Менеджеры объектов постоянно балансируют первоначальные капитальные затраты на оборудование для управления двигателями и долгосрочные эксплуатационные расходы на эксплуатацию двигателей на полной скорости. Нерегулируемая работа двигателя приводит к чрезмерному потреблению энергии. Они вызывают преждевременный механический износ и увеличивают счета за коммунальные услуги. Однако приобретение неправильного диска создает совершенно новые проблемы. Вы рискуете получить гармонические искажения, выйти из строя двигателя или потратить бюджет на ненужные функции.

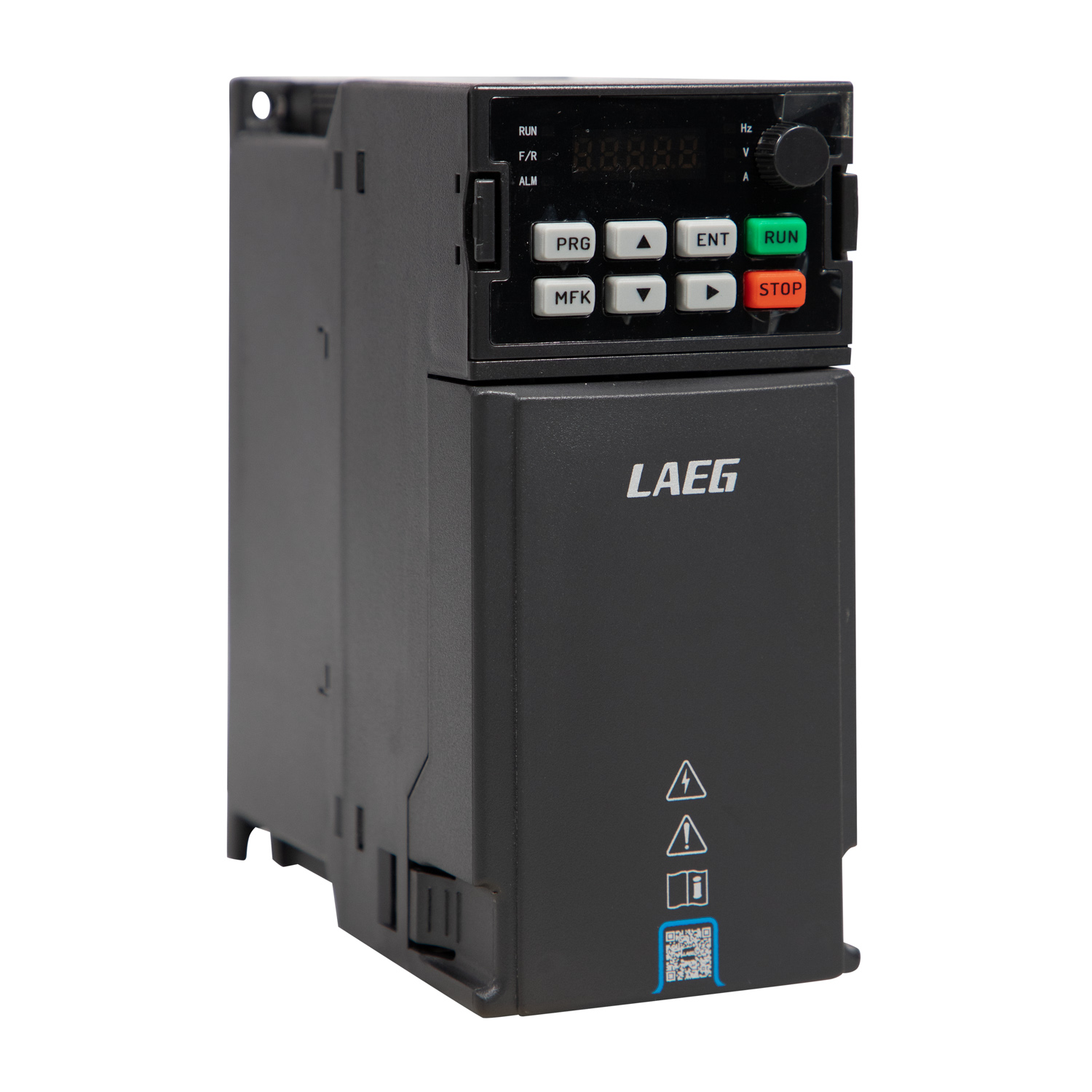

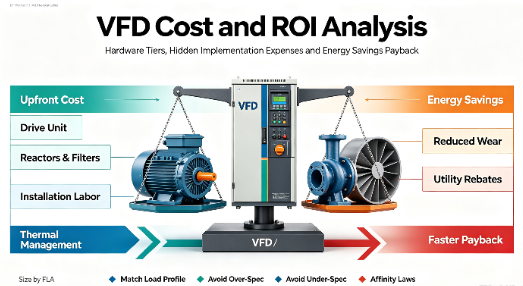

Для оценки стоимости преобразователя частоты необходимо взглянуть не только на наклейку устройства. Вы должны понимать технические характеристики, требования к установке и прогнозируемую рентабельность инвестиций за счет экономии энергии. Соответствие точного профиля нагрузки правильному уровню оборудования обеспечивает оптимальную производительность без перерасхода средств. Мы разберем основные инженерные факторы, скрытые затраты на внедрение и схемы оценки, необходимые для выбора правильного решения по управлению двигателем для вашего предприятия.
Разница в базовой цене: Первоначальные затраты сильно варьируются от микроприводов малой мощности до промышленных агрегатов высокой производительности, спроектированных по индивидуальному заказу.
Спецификация определяет цену: номинальная мощность/киловатт являются базовыми, но номиналы корпуса (NEMA/IP), подавление гармоник и конкретные методы управления в значительной степени определяют конечную стоимость оборудования.
Скрытые затраты на внедрение: установка, специализированная кабельная разводка, сетевые реакторы и модификации системы охлаждения часто равны или превышают стоимость самого привода.
Быстрая окупаемость: для устройств с переменным крутящим моментом (насосы и вентиляторы) экономия энергии обычно обеспечивает возврат инвестиций (ROI) в течение 6–24 месяцев, компенсируя первоначальную стоимость преобразователя частоты .
Оглавление
Отделам закупок часто сложно выделить бюджет на средства контроля двигателя. Уровни оборудования производителей сильно различаются в зависимости от масштаба приложения и требований к электропитанию. Понимание основных категорий помогает установить реалистичную основу для вашего проекта, не полагаясь на произвольные оценки. Аппаратное обеспечение делится на три основные категории в зависимости от выходной мощности и сложности внутренних компонентов.
Микроприводы представляют собой начальный уровень управления двигателем. Производители разрабатывают эти компактные устройства для простых приложений с низким энергопотреблением, где физическое пространство ограничено. Обычно они имеют базовое управление напряжением на герц (В/Гц) и минимальные возможности ввода/вывода (I/O). Многие микроприводы обеспечивают преобразование однофазной энергии в трехфазную. Это делает их очень практичными для небольших коммерческих помещений, в которых отсутствует трехфазное электроснабжение. Идеальные варианты использования включают простые конвейеры, небольшие вытяжные вентиляторы и базовое упаковочное оборудование. Их ограничения включают отсутствие передовых протоколов связи, меньшую перегрузочную способность и минимальное подавление гармоник, встроенное в шасси.
Стандартный промышленный уровень составляет основу большинства производственных операций и операций HVAC. Эти устройства включают в себя надежный набор функций, предназначенных для непрерывной, ежедневной работы в сложных условиях. Обычно в комплект поставки входят встроенные ПИД-регуляторы, стандартные корпуса NEMA 1 и базовые протоколы связи, такие как Modbus RTU. Стандартные промышленные приводы работают со стандартными центробежными насосами, большими вентиляторами и производственным оборудованием с умеренным крутящим моментом. Они предлагают лучшее управление температурным режимом, более крупные внутренние радиаторы и более обширную программируемую логику, чем микроприводы. Этот уровень представляет собой наиболее распространенную категорию закупок для модернизации объектов.
Тяжелые промышленные приложения требуют приводов высокой мощности или среднего напряжения. Этот уровень требует значительных капиталовложений. Эти устройства редко появляются в продаже. Производители проектируют их по индивидуальному заказу с учетом требований конкретного объекта и профилей нагрузки. В этом масштабе приводы требуют усовершенствованных фильтров гармоник, специализированных систем жидкостного или принудительного воздушного охлаждения, а также прочных отдельно стоящих корпусов. Они контролируют огромные активы, такие как муниципальные водяные насосы, горнодобывающие дробилки и крупномасштабные экструдеры. Сложность проектирования на этом уровне сильно влияет на конечную стоимость оборудования, поскольку каждое устройство, по сути, представляет собой специально созданную систему управления питанием.
Категория диска | Типичный диапазон мощности | Основной метод контроля | Идеальные приложения | Относительный уровень расходов |
|---|---|---|---|---|
Микро приводы | Дробное до 5 HP | Базовый В/Гц | Маленькие конвейеры, базовые вентиляторы | Начальный уровень |
Стандартный промышленный | От 10 до 100 л.с. | В/Гц, бездатчиковый векторный | Вентиляторы HVAC, центробежные насосы | Средний уровень |
Высокая емкость | 150 л.с. и выше | Вектор с обратной связью, AFE | Горные дробилки, экструдеры | Премиум / Пользовательский |
Простой привод и полностью загруженный привод с одинаковой мощностью требуют совершенно разных затрат. Эти различия обусловлены конкретными инженерными требованиями. Оценка этих семи параметров гарантирует, что вы платите только за те функции, которые действительно нужны вашему приложению, предотвращая раздувание бюджетов проектов.
В то время как номинальная мощность в лошадиных силах или киловаттах является общим ориентиром для определения размера, номинальная мощность непрерывного усилителя определяет истинные базовые расходы. Выбор необходимо производить преобразователя частоты с учетом тока полной нагрузки двигателя (FLA). Кроме того, класс напряжения сильно влияет на выбор внутренних компонентов. Для привода на 480 В требуются более надежные биполярные транзисторы с изолированным затвором (IGBT) и внутренние конденсаторы большей емкости, чем для привода на 240 В. Более высокие классы напряжения по своей сути требуют более дорогой внутренней архитектуры для безопасного управления электрической нагрузкой и предотвращения катастрофического отказа компонентов во время скачков напряжения.
Физическая среда, окружающая привод, определяет требуемую номинальную мощность корпуса. Стандартные корпуса NEMA 1 (IP20) идеально подходят для чистых помещений с кондиционируемым климатом, например, для специальных электрощитовых помещений. Однако суровые условия требуют улучшенной защиты. Переход на корпус NEMA 12 (пыленепроницаемый) или NEMA 4X (коррозионностойкий) значительно увеличивает затраты на оборудование. Модернизированные корпуса требуют специального управления температурным режимом. Поскольку они не могут использовать стандартные вентилируемые охлаждающие вентиляторы, производители должны использовать внешние радиаторы увеличенного размера или усовершенствованное защитное покрытие на внутренних печатных платах, чтобы предотвратить перегрев, сохраняя при этом герметичность среды.
Математический метод, используемый приводом для управления двигателем, влияет на требуемую вычислительную мощность. Базовое управление напряжением на герц (В/Гц) поддерживает строгое соотношение напряжения и частоты. Он обеспечивает надежную работу при простых центробежных нагрузках, таких как вентиляторы, и требует минимальной вычислительной мощности. Бездатчиковое векторное управление требует более быстрых микропроцессоров для построения математической модели двигателя в режиме реального времени. Он обеспечивает более жесткое регулирование скорости и более высокий пусковой момент. Для векторного управления потоком с обратной связью требуются карты обратной связи энкодера и вычислительная мощность премиум-класса. Он обеспечивает абсолютную точность в таких сложных условиях, как подъемники и краны. Более высокая точность требует более дорогого внутреннего оборудования и дополнительных карт обратной связи.
Приводы потребляют ток нелинейными импульсами, что создает гармонические искажения в электрической сети вашего предприятия. Управление этим качеством электроэнергии является важным инженерным фактором. Базовые приводы могут включать в себя простой дроссель звена постоянного тока. Соответствие строгим стандартам гармоник IEEE 519 требует передовых решений. Возможно, вам придется добавить на входную сторону пассивные фильтры гармоник. В высокочувствительных средах вам может потребоваться диск Active Front End (AFE). В приводах AFE используется второй набор IGBT для активного подавления гармонических искажений до того, как они достигнут сети. Эта передовая технология представляет собой аппаратное обеспечение премиум-класса и существенно меняет бюджет закупок.
Современные промышленные объекты полагаются на взаимосвязанные системы управления. Базовые приводы обычно включают стандартный Modbus RTU через RS-485 без дополнительной оплаты. Для интеграции привода в современную сеть ПЛК требуются коммуникационные модули премиум-класса. Дополнительные карты для EtherNet/IP, PROFINET или DeviceNet увеличивают базовые расходы. Эти модули обеспечивают высокоскоростную передачу данных, удаленную диагностику и плавную интеграцию в централизованные системы SCADA. Если вашему учреждению требуется расширенная сетевая интеграция, вы должны учитывать расходы на эти специальные дополнительные карты связи.
Приложения требуют различных уровней временной дополнительной мощности во время запуска или внезапного изменения нагрузки. Производители оценивают приводы как для нормального, так и для тяжелого режима работы. Приводы в нормальном режиме обычно обеспечивают перегрузочную способность 110 % в течение одной минуты. Это подходит для нагрузок с переменным крутящим моментом, таких как стандартные центробежные насосы. Приводы Heavy Duty обеспечивают перегрузочную способность 150 % в течение одной минуты. Это обязательно для нагрузок с постоянным крутящим моментом, таких как конвейеры, дробилки или объемные насосы. Выбор размера для тяжелого режима работы требует выбора физически более крупного привода, способного выдерживать возросшую термическую нагрузку, что приводит к изменению базовых затрат.
Репутация бренда производителя и сеть поддержки играют решающую роль в оценке оборудования. Производители первого уровня получают премию. Эта премия финансирует обширные исследования и разработки, в результате которых создается высокозрелое встроенное ПО и надежное оборудование. Кроме того, бренды премиум-класса предлагают обширную локальную сеть поддержки, надежные условия гарантии и гарантированную доступность запасных частей. Бюджетные бренды предлагают более низкие первоначальные затраты, но им может не хватать локализованной технической поддержки или возможностей быстрой замены во время аварийной поломки. Вы должны сопоставить первоначальную экономию с потенциальными расходами из-за длительного простоя.
Чтобы оценить истинные затраты на управление двигателем, необходимо взглянуть не только на сам привод. Требования к окружающей инфраструктуре и установке часто равны или превышают инвестиции в базовое оборудование. Игнорирование этих реалий реализации приводит к раздуванию бюджетов проектов и задержке сроков ввода в эксплуатацию.
Монтаж привода и протягивание провода – это только первый шаг. Вы должны нанять сертифицированных электриков, чтобы обеспечить соблюдение местных электротехнических норм и правил. После физической установки специалист по системам управления должен ввести привод в эксплуатацию. Ввод в эксплуатацию включает в себя программирование десятков параметров, настройку контуров ПИД и интеграцию устройства с существующими панелями управления. Сложные приложения требуют тщательного тестирования, чтобы убедиться, что привод правильно реагирует на входные сигналы внешних датчиков. Специализированные ставки труда для сертифицированных специалистов по интеграции составляют значительную часть бюджета проекта.
Физический монтаж: крепление привода к задней панели или стене с обеспечением надлежащего зазора для потока воздуха и рассеивания тепла.
Кабелепровод и проводка: прокладка входного питания, выходных проводов двигателя и низковольтной проводки управления через отдельные кабелепроводы для предотвращения помех сигнала.
Конфигурация параметров: ввод данных паспортной таблички двигателя, установка темпов ускорения/замедления и настройка пределов защитных сбоев.
Сетевая интеграция: назначение IP-адресов, сопоставление регистров данных с ПЛК объекта и проверка целостности связи.
Нагрузочное тестирование: запуск двигателя в реальных условиях процесса для проверки потребляемого тока, термической стабильности и регулирования скорости.
Приводы генерируют электрический шум и скачки напряжения, которые могут повредить оборудование. Для защиты вашей системы требуется периферийное оборудование. Сетевые реакторы располагаются между энергосистемой и приводом. Они защищают привод от переходных скачков напряжения и уменьшают нежелательные отключения, вызванные колебаниями сети. Нагрузочные дроссели или фильтры dV/dt располагаются между приводом и двигателем. Они замедляют быстрое нарастание напряжения, вызванное частотой переключения привода. Это защищает внутреннюю изоляцию двигателя от преждевременного разрушения. Эти защитные компоненты являются важными и непреложными дополнениями для надежной работы.
Стандартного строительного провода недостаточно для подключения привода к двигателю. Необходимо использовать специальный кабель с номиналом VFD. Этот кабель имеет прочное экранирование и симметричные заземляющие провода для подавления электромагнитных помех (EMI). Без надлежащего экранирования электромагнитные помехи могут нарушить работу близлежащей чувствительной электроники и сетей связи. Кроме того, приводы наводят синфазное напряжение на валу двигателя. Это напряжение разряжается через подшипники двигателя, вызывая точечную коррозию и рифление. Установка колец заземления вала безопасно отводит это напряжение от подшипников. Как специализированный кабель, так и заземляющие кольца увеличивают затраты на внедрение.
Приводы выделяют тепло. Типичный блок отдает от 3% до 5% своей номинальной мощности в виде чистого тепла в окружающую среду. Установка нескольких приводов в одном помещении Центра управления двигателями (MCC) радикально меняет тепловую нагрузку помещения. Возможно, вам придется модернизировать систему HVAC в помещении, чтобы предотвратить перегрев и выход из строя приводов. Для установки с отдельной панелью вам может потребоваться добавить дополнительные охлаждающие вентиляторы или кондиционеры, монтируемые на панели. Модификации объекта для управления этим отброшенным теплом должны быть учтены в общем объеме проекта.
Несмотря на первоначальные затраты на оборудование и внедрение, добавление регулирования переменной скорости к системе с фиксированной скоростью является одним из наиболее финансово обоснованных доступных обновлений объекта. Окупаемость инвестиций весьма предсказуема и часто быстра, особенно в системах обработки жидкостей.
Основная финансовая выгода касается нагрузок с переменным крутящим моментом, особенно центробежных насосов и вентиляторов. Взаимосвязь между скоростью двигателя и потреблением энергии подчиняется законам сродства. Потребляемая мощность пропорциональна кубу скорости двигателя. Это создает нелинейную кривую сбережений. Если вы уменьшите скорость двигателя всего на 20 %, потребление энергии снизится почти на 50 %. Запуск двигателя на скорости 80% вместо использования механических демпферов или дроссельных клапанов приводит к значительному снижению энергопотребления.
Представьте себе большой вентилятор, работающий постоянно. Без регулирования скорости двигатель работает на 100% скорости, а поток воздуха ограничивается механическими заслонками. При удалении заслонок и использовании привода для снижения скорости двигателя в соответствии с фактической потребностью в потоке воздуха потребление энергии резко снижается. Ежегодные эксплуатационные расходы предприятий на один большой двигатель обычно сокращаются на 60–70%. Эта совокупная ежемесячная экономия быстро компенсирует первоначальные затраты на оборудование и установку, превращая капитальные затраты в генератор чистого положительного денежного потока.
Запуск двигателя через сеть вызывает огромный пусковой ток, часто в шесть раз превышающий силу тока двигателя при полной нагрузке. Это вызывает сильные механические удары по ремням, шкивам и муфтам. В жидкостных системах он вызывает гидравлический удар, который повреждает трубы и клапаны. Привод действует как устройство плавного пуска. Он постепенно увеличивает напряжение и частоту, обеспечивая плавное и контролируемое ускорение. Это исключает механические удары, продлевает срок службы приводного оборудования и значительно снижает текущие расходы на техническое обслуживание и внеплановые простои.
Местные энергетические компании хотят снизить общую нагрузку на электросети. Многие поставщики коммунальных услуг предлагают значительные денежные скидки за предприятия, которые модернизируют двигатели с фиксированной скоростью с помощью регулируемой скорости. Эти стимулы эффективности могут покрыть значительную часть первоначальных затрат на оборудование. Исследование и подача заявок на скидки местных коммунальных предприятий эффективно снижает чистые инвестиции, необходимые для модернизации вашей инфраструктуры управления двигателем. Вам следует связаться со своим поставщиком коммунальных услуг на этапе планирования, чтобы убедиться, что выбранное вами оборудование соответствует требованиям этих предписывающих или индивидуальных программ скидок.
Выбор правильного оборудования требует дисциплинированной системы оценки. Вы должны сопоставить возможности привода с конкретными требованиями приводимой нагрузки. Догадки приводят к сбоям в системе или пустой трате капитала.
Начните с анализа типа нагрузки. Это нагрузка с переменным крутящим моментом (вентиляторы, центробежные насосы) или нагрузка с постоянным крутящим моментом (конвейеры, объемные насосы, экструдеры)? Нагрузки с переменным крутящим моментом требуют выбора параметров для нормального режима работы и базового управления напряжением/Гц. Нагрузки с постоянным крутящим моментом требуют выбора параметров для тяжелого режима работы, и часто используется векторное управление для лучшего управления крутящим моментом на низких скоростях. Далее проанализируйте рабочий цикл. Привод обеспечивает наилучшую финансовую отдачу, когда требуемый расход или скорость значительно меняются в течение дня. Если двигатель должен работать на 100% скорости круглосуточно, 7 дней в неделю, привод обеспечивает минимальную экономию энергии.
Инженеры иногда из предосторожности указывают премиум-функции. Покупка мощного векторного привода с замкнутым контуром и модулями связи премиум-класса для простого вытяжного вентилятора на крыше приводит к пустой трате капитала. Вентилятор не требует абсолютной точности скорости и не требует большой перегрузочной способности. Чрезмерное указание приводит к завышению первоначального бюджета без какой-либо дополнительной операционной ценности. Придерживайтесь функций, которые напрямую решают требования приложения. Просмотрите механические требования нагрузки и удалите ненужные функции программного обеспечения или обновления корпуса, которые не соответствуют среде установки.
И наоборот, недостаточная спецификация оборудования с целью экономии средств гарантирует долгосрочный отказ. Установка стандартного привода NEMA 1 в пыльной производственной среде приведет к засорению радиаторов и перегреву. Выбор привода для нормального режима работы на тяжелом конвейере приведет к отключениям по току во время запуска. Игнорирование необходимости использования сетевых реакторов приведет к перегоранию внутренних компонентов из-за скачков напряжения в сети. Недостаточные спецификации приводят к незапланированным простоям, преждевременному отказу оборудования и расходам на замену, которые сводят на нет первоначальную экономию. Всегда отдавайте приоритет защите окружающей среды и правильному выбору усилителя, а не базовой экономии на оборудовании.
Оценка оборудования управления двигателем требует комплексного подхода. Реальная стоимость включает в себя базовый блок, необходимые защитные периферийные устройства и профессиональную установку. Однако эти первоначальные инвестиции быстро окупаются резким снижением энергопотребления и механического износа.
Чтобы продолжить модернизацию системы управления двигателем, выполните следующие действия:
Проведите комплексную проверку электродвигателей на вашем предприятии, чтобы выявить насосы и вентиляторы с фиксированной скоростью, работающие с механическим дросселированием.
Измерьте базовое энергопотребление и часы работы этих целевых двигателей, чтобы определить текущее потребление энергии.
Рассчитайте потенциальную экономию энергии, используя законы подобия, исходя из требуемых переменных скоростей потока.
Проконсультируйтесь с сертифицированным системным интегратором, чтобы предложить полную установленную систему, которая включает необходимую периферийную защиту и соответствующие номиналы корпуса.
О: Проверьте паспортную табличку двигателя. Вам нужен асинхронный двигатель переменного тока, рассчитанный на работу с инвертором. Двигатели с инверторным режимом имеют улучшенную изоляцию, позволяющую выдерживать скачки напряжения, вызванные частотой переключения привода. Для стандартных старых двигателей могут потребоваться нагрузочные реакторы для предотвращения повреждения изоляции.
Ответ: Для устройств с переменным крутящим моментом, таких как центробежные насосы и вентиляторы систем отопления, вентиляции и кондиционирования, срок окупаемости очень благоприятный. Основываясь только на экономии энергии, объекты обычно окупают инвестиции в течение 6–24 месяцев, в зависимости от местных тарифов на коммунальные услуги и часов работы.
О: Да, один привод может одновременно управлять несколькими двигателями при условии, что они работают с одинаковой скоростью. Вы должны подобрать привод таким образом, чтобы его номинальный постоянный ток превышал сумму токов полной нагрузки всех подключенных двигателей вместе взятых. Каждый двигатель требует внешней защиты от перегрузки.
О: Сетевой дроссель действует как буфер между энергосетью и приводом. Он защищает чувствительные внутренние компоненты привода от переходных скачков напряжения и скачков напряжения в линии электропередачи. Это также помогает уменьшить гармонические искажения, которые привод возвращает в электрическую сеть объекта.
Ответ: Он экономит энергию за счет изменения частоты и напряжения, подаваемого на двигатель, что позволяет ему работать на более низких скоростях. Для насосов и вентиляторов законы сходства диктуют, что энергопотребление падает пропорционально кубу снижения скорости. Работа на более низких скоростях резко снижает потребление электроэнергии.
