Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-09-15 Происхождение:Работает

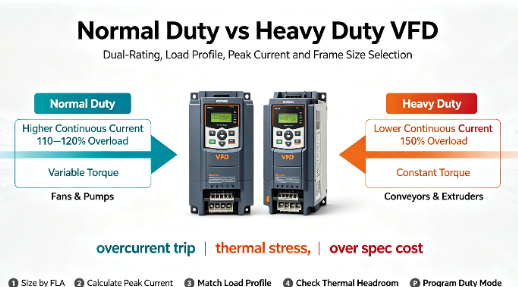

Выбор преобразователя частоты (ЧРП) строго по мощности, указанной на паспортной табличке двигателя, является распространенной инженерной ошибкой. Эта ошибка приводит непосредственно к преждевременному отказу оборудования или напрасным капитальным затратам на производстве. Промышленные приводы часто имеют двойное номинальное значение. Это означает, что одно и то же физическое оборудование имеет разные характеристики в зависимости от требований приложения к перегрузке. Неправильное понимание этих температурных и токовых ограничений приводит либо к нежелательным отключениям во время работы, либо к завышенным характеристикам оборудования для простых нагрузок. Чтобы обеспечить надежность системы без перерасхода, инженеры должны оценить профили нагрузки, требования к крутящему моменту и требования к пиковому току перед установкой. В этом руководстве изложены критерии технической оценки для выбора между частотно-регулируемым приводом для тяжелых и нормальных условий эксплуатации, что обеспечивает соответствие вашей стратегии управления двигателем реальным механическим требованиям.
Перегрузочная способность является отличительным признаком: ЧРП для нормального режима работы обычно выдерживает перегрузку от 110% до 120% в течение 60 секунд, тогда как ЧРП для тяжелых условий эксплуатации поддерживает перегрузку 150% в течение 60 секунд (и до 200% в течение 3 секунд).
Тип нагрузки определяет номинальные характеристики: приложения с переменным крутящим моментом (центробежные насосы, вентиляторы) соответствуют нормальному режиму работы; Приложения с постоянным крутящим моментом (конвейеры, экструдеры, подъемники) требуют тяжелых условий эксплуатации.
Реальность двойного номинала: Большинство современных промышленных частотно-регулируемых приводов имеют двойной рейтинг. Привод, рассчитанный на 100 л.с. в нормальном режиме, обычно будет рассчитан на 75 л.с. в тяжелом режиме из-за температурных ограничений его внутренних компонентов.
Размер зависит от силы тока, а не мощности. Выбор главной передачи всегда должен основываться на токе полной нагрузки двигателя (FLA) и требованиях к пиковому току приложения, а не на номинальной мощности.
Оглавление
Производители редко создают полностью отдельные физические приводы для нормальных и тяжелых условий эксплуатации в стандартных промышленных диапазонах мощности. Вместо этого они предоставляют два разных профиля номинальных характеристик для одного и того же физического инвертора. Ограничением любого VFD является нагрев. Биполярные транзисторы с изолированным затвором (IGBT) внутри привода генерируют значительную тепловую энергию во время высокочастотного процесса переключения, используемого для создания моделируемой формы выходного сигнала переменного тока. Привод с двойным номиналом просто предлагает два разных способа управления внутренней теплоемкостью. Вы можете либо использовать более высокий непрерывный ток с очень небольшим пространством для всплесков перегрузки, либо вы можете использовать более низкий непрерывный ток, чтобы оставить большой тепловой буфер для массивных, внезапных всплесков тока. Физические радиаторы, охлаждающие вентиляторы и конденсаторы шины постоянного тока остаются идентичными; разница полностью заключается в том, как прошивка накопителя управляет текущей пропускной способностью.
Нормальный режим работы ЧРП позволяет приводу работать с максимальным продолжительным выходным током со стандартным порогом перегрузки от 110% до 120% в течение 60 секунд. Тепловые предположения здесь просты. Привод предназначен для применений, в которых механическая нагрузка остается постоянной и редко превышает постоянную номинальную мощность. Потребность в более низком пусковом крутящем моменте является стандартной. Поскольку приводу не требуется резервировать значительную мощность рассеивания тепла на случай внезапных скачков тока до 150 %, он может постоянно поддерживать более высокий базовый ток. Это максимизирует мощность, которую вы можете развивать при определенном физическом размере корпуса. В полевых условиях, таких как коммерческие системы отопления, вентиляции и кондиционирования воздуха или муниципальные водонасосные станции, этот рейтинг обеспечивает высокоэффективное управление двигателем без необходимости использования больших электрических шкафов.
Спецификация для тяжелого режима работы снижает номинальный ток привода для увеличения порога перегрузки. Режим тяжелого режима работы обычно гарантирует 150 % непрерывного выходного тока в течение 60 секунд с короткими 3-секундными пиками, достигающими 200 %. В этом режиме тепловые предположения радикально изменяются. Привод спроектирован таким образом, чтобы выдерживать частые скачки сильного тока без перегрева IGBT или срабатывания защиты. Снижая базовый непрерывный ток, привод поддерживает тепловой запас, необходимый для поглощения большого количества тепла, выделяемого во время жесткого запуска, внезапных механических заклиниваний или резкого торможения. Промышленные среды, в которых используются мостовые краны, объемные насосы или конвейеры для крупных заполнителей, полагаются на этот тепловой буфер, чтобы поддерживать производство во время механических напряжений.
Выбор подходящего диска из коробки — это только первый шаг. Инженеры должны явно запрограммировать параметры ЧРП при установке, чтобы сообщить приводу, работает ли он в нормальном или тяжелом режиме. Аппаратное обеспечение привода не может автоматически определить профиль механической нагрузки. При вводе в эксплуатацию необходимо ввести данные двигателя и выбрать параметр рабочего цикла. Этот шаг гарантирует, что микропроцессор привода установит правильные внутренние пределы тока, температурные постоянные времени и пороги неисправности. Если неправильно параметризовать привод с двойным номиналом, он часто остается в заводском состоянии по умолчанию. Если по умолчанию установлен нормальный режим работы, и вы подключаете его к большой нагрузке, привод будет испытывать немедленные неприятные отключения при первом запуске, поскольку внутренние программные ограничения будут ограничивать требуемый пусковой ток.

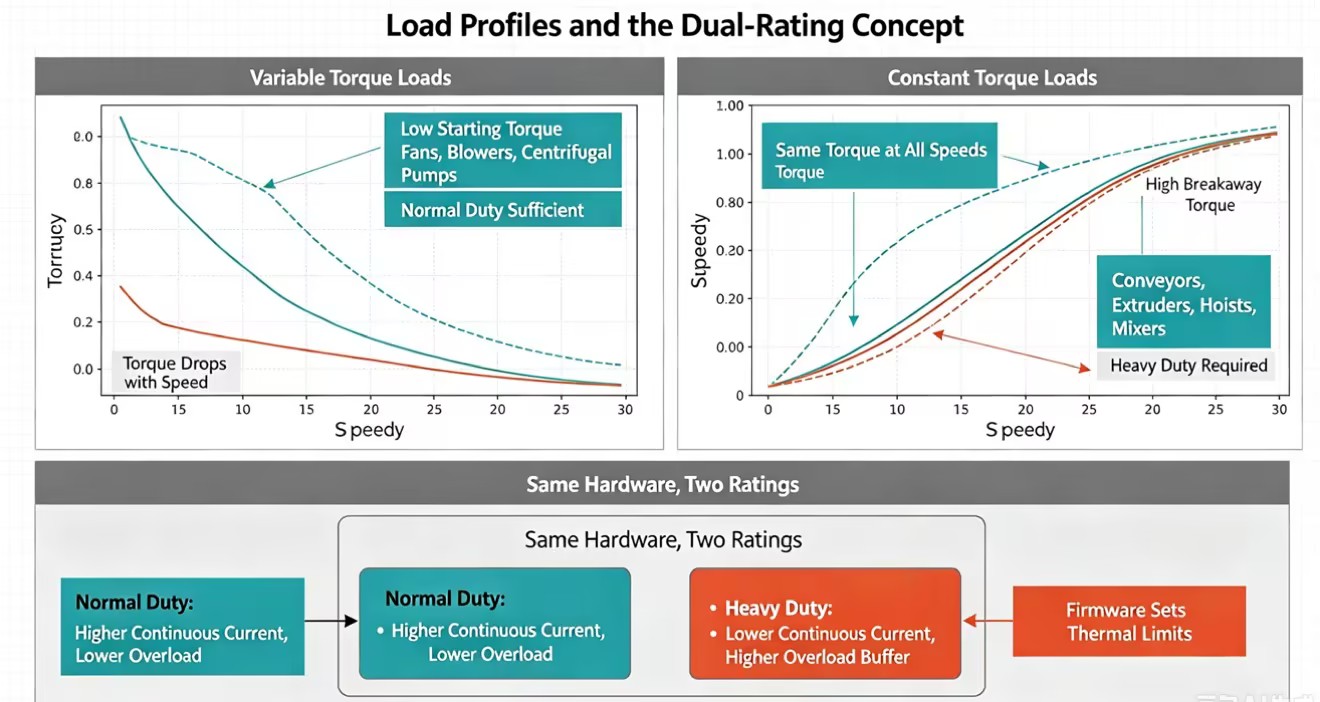

Нагрузки с переменным крутящим моментом демонстрируют специфическое механическое поведение: крутящий момент, необходимый для вращения нагрузки, значительно уменьшается по мере уменьшения скорости двигателя. Наиболее распространенными примерами являются центробежные вентиляторы, центробежные насосы и воздуходувки. Эти приложения подчиняются законам сродства, согласно которым требуемая мощность снижается пропорционально снижению скорости. Здесь вполне достаточно обычного режима работы. Эти нагрузки требуют минимального пускового момента, поскольку запускаются без нагрузки. Центробежный насос перекачивает очень мало воды при скорости 10 %, а это означает, что двигатель потребляет очень небольшой ток на начальном этапе разгона. Кроме того, в этих приложениях редко возникают внезапные механические заедания или скачки динамической нагрузки во время установившейся работы. Потребление тока остается весьма предсказуемым, что позволяет приводу безопасно работать вблизи максимального непрерывного теплового предела.
Нагрузки с постоянным крутящим моментом требуют одинакового крутящего момента независимо от рабочей скорости двигателя. В эту категорию попадают конвейеры, объемные насосы, экструдеры и промышленные миксеры. Для перемещения полностью загруженного конвейера с заполнителями требуется огромная сила при частоте 5 Гц, как и при частоте 60 Гц. Эти приложения требуют тяжелых условий эксплуатации. Им требуется исключительно высокий пусковой момент для преодоления статического трения (прилипания) при запуске. Кроме того, они подвержены динамическим изменениям нагрузки. Экструдер может внезапно проглотить более плотную порцию сырья, что приведет к немедленному увеличению требуемого крутящего момента и, как следствие, к значительному увеличению потребляемого тока. Привод должен иметь перегрузочную способность 150 % и быть готовым протолкнуть плотный материал, не отключаясь от сети.
Инженерное дело всегда содержит нюансы. Независимо от теоретической характеристики крутящего момента нагрузки, вы должны учитывать абсолютный максимальный кратковременный перегрузочный момент, необходимый для конкретного применения. Если приложение с постоянным крутящим моментом механически спроектировано таким образом, что оно никогда не требует кратковременного превышения крутящего момента более чем на 10%, технически может быть достаточным нормальный режим работы. Например, легко нагруженный, идеально горизонтальный инспекционный конвейер технически может представлять собой нагрузку с постоянным крутящим моментом, но он никогда не испытывает внезапных заторов или тяжелых требований при запуске. В этом строгом крайнем случае перегрузочная способность 110 % нормального режима работы отлично справляется со своей задачей. Однако это требует абсолютной уверенности в механических ограничениях машины; если операторы когда-либо перегрузят этот конвейер, привод отключится.
Специализированные промышленные применения, такие как камнедробилки, штамповочные прессы и большие центрифуги, требуют экстремальной механической динамики. Эти машины обладают огромной инерцией вращения. Для их запуска требуется устойчивый сильный ток, чтобы привести тяжелую массу в движение. Их остановка приводит к огромным всплескам рекуперативной мощности, поскольку кинетическая энергия возвращается обратно в привод. Рейтинг тяжелых условий эксплуатации здесь не подлежит обсуждению. Привод должен выдерживать огромную передачу кинетической энергии и серьезные ударные нагрузки, когда дробилка вгрызается в породу или пресс ударяет по металлу. Буфер перегрузки от 150% до 200% предотвращает отключение внутренней шины постоянного тока привода во время таких резких механических событий. Во многих из этих приложений инженерам также приходится соединять привод для тяжелых условий эксплуатации с внешними резисторами динамического торможения, чтобы отвести избыточное генераторное напряжение.

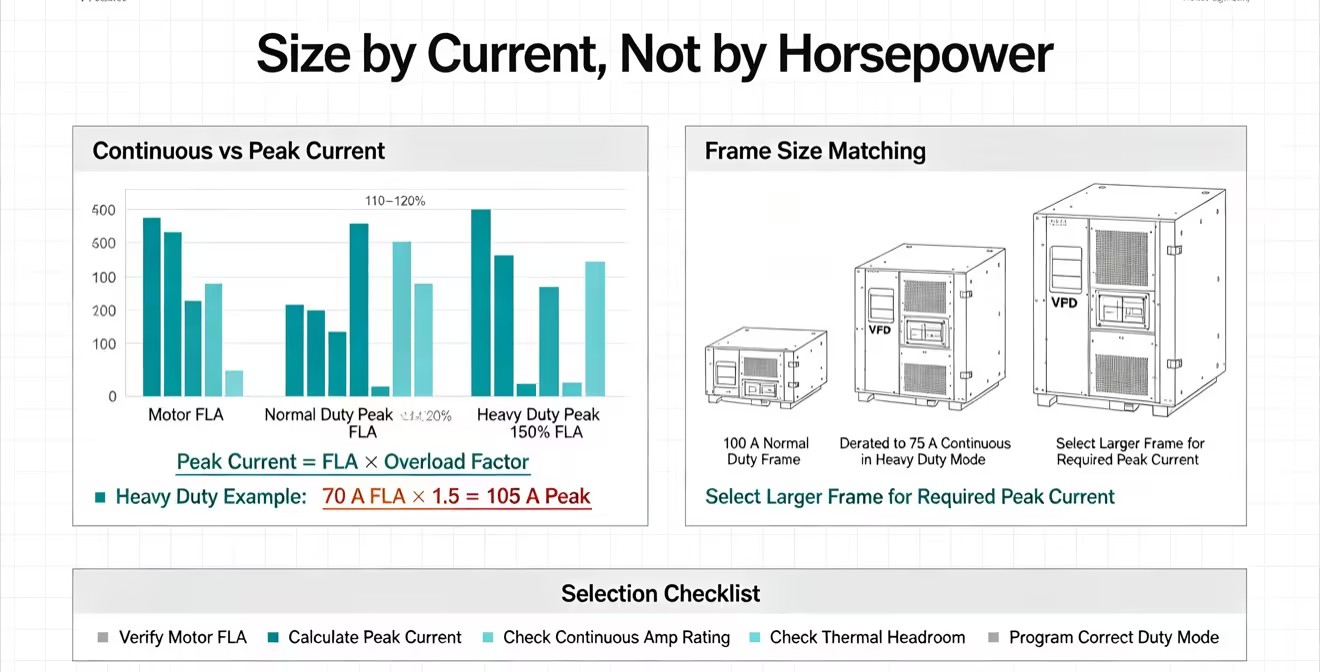

При выборе привода необходимо отказаться от мощности и полностью сосредоточиться на силе тока. Вы должны сравнить ток полной нагрузки (FLA) с паспортной таблички двигателя с номинальным током ЧРП, но, что более важно, вы должны рассчитать абсолютный пиковый ток. Умножьте FLA двигателя на требуемый процент перегрузки. Для тяжелых условий эксплуатации умножьте FLA на 1,5. Результирующая пиковая сила тока должна находиться в пределах максимальной перегрузки ЧРП. Эта математическая проверка гарантирует, что IGBT преобразователя частоты смогут выдержать наихудший сценарий применения, не превышая своих тепловых пределов. Полагаясь только на мощность, игнорируется различная эффективность и коэффициент мощности различных двигателей, что может привести к недостаточной мощности приводов и постоянным неисправностям из-за перегрузки по току.
Критерии оценки | Нормальный режим ЧРП | ЧРП для тяжелых условий эксплуатации |
|---|---|---|
Перегрузочная способность | 110% - 120% в течение 60 секунд | 150% на 60 секунд (200% на 3 секунды) |
Характеристика нагрузки | Переменный крутящий момент | Постоянный крутящий момент/высокая инерция |
Стартовый крутящий момент | Низкий (запускается без нагрузки) | Высокая (требуется высокая сила отрыва) |
Типичные применения | Центробежные насосы, вентиляторы, воздуходувки | Конвейеры, экструдеры, подъемники, миксеры |
Тепловой запас | Минимальный (оптимизирован для непрерывного потока) | Максимум (оптимизирован для резких перепадов температуры) |
Определение размеров оборудования | Соответствует мощности двигателя напрямую | Часто требуется на один размер кадра больше |
Когда инженеры используют режим тяжелого режима работы привода с двойным номиналом, ведомая нагрузка оказывается на один «размер» меньше, чем максимальная нормальная нагрузка привода. Например, привод, физически способный непрерывно выдавать ток 100 А в нормальном режиме, может быть понижен до 75 А в непрерывном режиме в тяжелом режиме. Если ваш двигатель потребляет ток 70 А FLA, вам необходимо купить корпус на 100 А, чтобы получить рейтинг для тяжелых условий эксплуатации. Ток полной нагрузки двигателя значительно ниже максимальной физической продолжительной мощности ЧРП. Это преднамеренное несоответствие оставляет необходимое пространство для скачков перегрузки 150% без плавления кремния внутри накопителя. Понимание этой кривой снижения характеристик не позволяет инженерам случайно купить привод, который слишком мал для требуемой перегрузки.
Крутящий момент отрыва определяет, какой ток должен выдавать привод на очень низких частотах (0–10 Гц), чтобы преодолеть статическое трение. Профили нормального режима работы ограничивают этот низкоскоростной ток для защиты привода, предполагая, что нагрузкой является вентилятор или насос, который свободно вращается на низких скоростях. Номинальные характеристики для тяжелых режимов работы позволяют приводу выдавать огромный ток на скорости, близкой к нулевой. Если вы поднимаете груз с помощью подъемника или запускаете полностью загруженный наклонный конвейер, привод должен мгновенно генерировать крутящий момент 150 % или более от номинального. Только режим тяжелого режима работы обеспечивает допустимый ток на низких частотах, что позволяет избежать остановки двигателя или отключения привода из-за мгновенной перегрузки по току.
Несущая частота (или частота переключения) определяет, насколько быстро IGBT привода включаются и выключаются для имитации синусоидальной волны переменного тока. Увеличение несущей частоты уменьшает слышимый вой двигателя, который часто требуется в системах отопления, вентиляции и кондиционирования или в коммерческих помещениях. Однако более быстрое переключение приводит к экспоненциальному увеличению нагрева внутри привода. Высокие несущие частоты приводят к резкому термическому снижению характеристик. Инженер может быть вынужден выбрать режим тяжелого режима просто для поддержания нормального уровня производительности, поскольку повышенное выделение тепла из-за высокой несущей частоты потребляет тепловой запас привода. Всегда проверяйте кривые снижения номинальных характеристик производителя, если вы планируете увеличить частоту коммутации выше уровня по умолчанию, поскольку привод, рассчитанный на ток 100 А при частоте 4 кГц, может быть рассчитан только на ток 60 А при частоте 12 кГц.
Использование нормального режима работы для тяжелых нагрузок — это гарантированный путь к отказу в работе. Самый непосредственный риск – это частые перегрузки по току, широко известные как ложные отключения. Каждый раз, когда конвейер застревает или смеситель сталкивается с густой шихтой, привод обнаруживает всплеск тока, превышающий предел в 110 %, и отключается, чтобы защитить себя. Это останавливает производственные линии. Помимо немедленного простоя, неоднократное превышение температурного предела привода приводит к ускоренному износу конденсаторов привода и IGBT. Тепло нагревает внутренние компоненты, резко сокращая срок службы оборудования. Скрытые затраты, связанные с потерей производственного времени, испорченными партиями и аварийным обслуживанием, значительно перевешивают первоначальную экономию капитала при покупке приводной рамы меньшего размера.
И наоборот, использование тяжелого режима работы для строго нормальной нагрузки приводит к ненужным финансовым и физическим нагрузкам. Основной риск – это напрасные капитальные затраты. Покупка сверхмощного привода мощностью 100 л.с. для центробежного вентилятора мощностью 100 л.с. означает, что вы платите за корпус большего размера, радиаторы большего размера и внутренние компоненты с более высоким номиналом, которые вентилятор никогда не будет использовать. Кроме того, более крупные приводные рамы требуют большей физической площади. Это приводит к созданию более крупных и дорогих панелей управления и увеличивает общие требования к охлаждению электротехнической комнаты или шкафа. Точный выбор размеров предотвращает эти потери, обеспечивая управляемость размеров панелей и снижая требуемую мощность в БТЕ для кондиционеров в корпусе.
Физическая среда напрямую влияет на способность привода отдавать тепло, что меняет расчеты для тяжелых условий эксплуатации по сравнению с обычными. Высокие температуры окружающей среды, большая высота над уровнем моря (более разреженный воздух передает меньше тепла) и герметичные корпуса (например, NEMA 4X без активного охлаждения) серьезно снижают эффективность охлаждения привода. Большинство приводов рассчитаны на эксплуатацию при температуре окружающей среды 40°C. Если температура в электропомещении достигает 50°C, привод теряет тепловую мощность. Применяется стандартное эмпирическое правило: если ухудшение характеристик окружающей среды приводит к тому, что ЧРП при нормальном режиме работы приближается к своему температурному пределу, вы должны перейти на следующий типоразмер корпуса. По сути, вы используете возможности мощного оборудования только для того, чтобы выжить в суровых условиях, одновременно выдерживая нормальную нагрузку. Всегда рассчитывайте снижение характеристик, связанных с воздействием окружающей среды, прежде чем окончательно определить размер привода.
Выбор между ЧРП для тяжелых и нормальных условий эксплуатации не зависит от качества оборудования. Это строгое математическое соответствие внутренней тепловой мощности привода, профиля крутящего момента механической нагрузки и требуемого процента перегрузки. Несоосность приводит непосредственно к отказу оборудования или напрасной трате капитала. Сосредоточив внимание на силе тока, а не на мощности, инженеры могут сопоставить температурные ограничения привода с физическими реалиями приводимой машины.
Выполните следующие шаги, чтобы завершить выбор диска:
Проверьте механическое оборудование, чтобы определить, работает ли оно с переменным крутящим моментом или с постоянным крутящим моментом.
Рассчитайте абсолютный пиковый ток, умножив ток полной нагрузки двигателя (FLA) на требуемый процент перегрузки.
Проверьте условия установки на наличие высоких температур окружающей среды или высоты над уровнем моря, требующих термического снижения номинальных характеристик.
Выберите типоразмер привода, в котором номинальные значения постоянного и пикового тока превышают расчетные требования.
Запрограммируйте правильный параметр рабочего цикла в микропрограмму привода во время первоначального ввода в эксплуатацию.
О: В целом нет. Конвейеры представляют собой нагрузки с постоянным крутящим моментом, которым требуется высокий пусковой момент для преодоления статического трения. Они также испытывают резкие изменения нагрузки, когда материал падает на ленту. Эти механические особенности требуют 150%-ной перегрузочной способности для тяжелого режима работы, чтобы предотвратить нежелательные отключения во время работы.
Ответ: VFD ограничены перегревом. Привод может обеспечить более высокий постоянный ток (более высокую мощность), если пики перегрузки невелики (нормальный режим). Однако его необходимо снизить до более низкого постоянного тока (меньше HP), чтобы оставить необходимый тепловой запас и выдержать большие 150%-ные пики перегрузки (тяжелый режим).
О: Привод обнаружит состояние перегрузки по току, превышающее его тепловую постоянную времени. Чтобы предотвратить плавление внутренних IGBT, микропроцессор привода выдает защитный отказ. Это немедленно отключает двигатель и останавливает вашу производственную линию, чтобы защитить оборудование.
О: Ознакомьтесь с механическими характеристиками приводимого оборудования. Если машина запускается под большой нагрузкой, работает с высоковязкими материалами, обрабатывает заполнители различных размеров или испытывает внезапные механические заклинивания, то стандартная инженерная практика для обеспечения надежной работы — это перегрузочная способность в 150 %.
О: Нет. Фактическая потребляемая мощность полностью определяется двигателем и механической нагрузкой, а не номинальной мощностью привода. В приводе для тяжелых условий эксплуатации просто используются более крупные внутренние компоненты, обеспечивающие безопасную работу с более высокой пропускной способностью тока. Он будет потреблять только ту мощность, которую требует нагрузка.
