Конструкция изоляции трансформатора. Созданная специально для низковольтных аккумуляторов напряжением 48 В, конструкция внутренней изоляции трансформатора обеспечивает максимальную электрическую безопасность и стабильность системы.
Максимальный ток обработки 240 А: Обеспечивает ток зарядки/разрядки до 240 А для плавного управления динамическими коммерческими или крупными жилыми нагрузками.

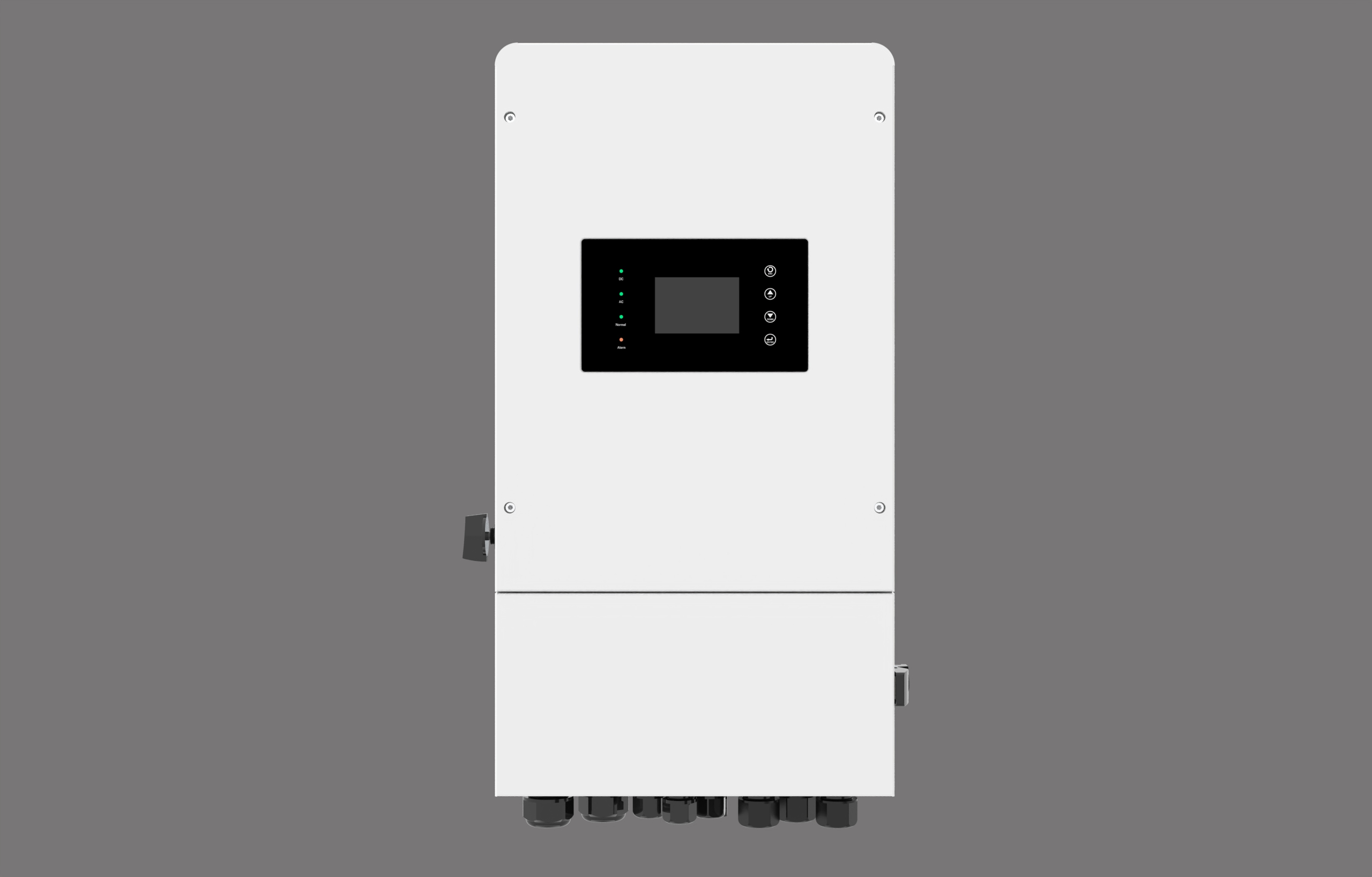

Интерактивный сенсорный экран IP66: оснащен полноцветным сенсорным ЖК-дисплеем для быстрой диагностики и заключен в прочный корпус со степенью защиты IP66, подходящий для сложных условий эксплуатации.
Поддержка соединения переменного тока: позволяет легко модернизировать существующие трехфазные солнечные системы в современные гибридные решения с батарейным питанием.
Улавливание энергии генератора: поддерживает входы дизельного генератора для улавливания избыточной электроэнергии, сокращая время работы генератора и экономя топливо.
Управление временем использования: 6 программируемых периодов времени позволяют интеллектуально управлять батареями, чтобы снизить зависимость от сети в часы пиковой нагрузки.
Параллельное подключение до 10 устройств: легко масштабируйте трехфазное питание, подключив до 10 устройств параллельно для требовательных операций в сети и вне сети.
MODEL | LD06H-TM-6K-EP-D | LD06H-TM-8K-EP-D | LD06H-TM-10K-EP-D | LD06H-TM-12K-EP-D |
Входные данные батареи | ||||
Тип батареи | Свинцово-кислотный или литий-ионный | |||
Диапазон напряжения батареи (V) | 40-60 | |||
Макс. Зарядный ток (А) | 135 | 190 | 210 | 240 |
Макс. Разрядный ток (А) | 135 | 190 | 210 | 240 |
Стратегия зарядки литий-ионного аккумулятора | Самоадаптация к BMS | |||
Количество батарейных входов | 1 | |||
Строковые входные данные | ||||
Макс. Мощность фотоэлектрического доступа (Вт) | 12000 | 16000 | 20000 | 24000 |
Макс. Входная мощность фотоэлектрических модулей (Вт) | 9600 | 12800 | 16000 | 19200 |
Макс. Входное напряжение фотоэлектрической системы (В) | 800 | |||
Пусковое напряжение (В) | 160 | |||
Диапазон входного напряжения фотоэлектрической системы (В) | 160-800 | |||
Диапазон напряжения MPPT (В) | 200-650 | |||
Диапазон напряжения MPPT при полной нагрузке (В) | 260-650 | 360-650 | ||
Номинальное входное напряжение фотоэлектрической системы (В) | 550 | |||
Макс. Рабочий входной ток фотоэлектрической системы (А) | 20+20 | 26+26 | ||
Макс. Входной ток короткого замыкания (А) | 30+30 | 39+39 | ||
Количество трекеров MPP/Количество Струны MPP Tracker | 2/1+1 | 2/2+2 | ||
Макс. Ток обратной подачи инвертора на массив | 0 | |||
Входные данные | ||||
Номинальная входная/выходная активная мощность переменного тока (Вт) | 6000 | 8000 | 10000 | 12000 |
Макс. Входная/выходная полная мощность переменного тока (ВА) | 6600 | 8800 | 1 1000 | 13200 |
Пиковая мощность (вне сети) (Вт) | 2 раза от номинальной мощности, 10 с | |||
Номинальный входной/выходной ток переменного тока (А) | 9,1/8,7 | 12,2/11,6 | 15,2/14,5 | 18,2/17,4 |
Макс. Номинальный входной/выходной ток переменного тока (А) | 10/9,6 | 13,4/12,8 | 16,7/16 | 20/19.2 |
Макс. Непрерывное прохождение переменного тока (сеть для нагрузки) (A) | 45 | |||
Макс. Выходной ток неисправности (А) | 20 | 26.8 | 33.4 | 40 |
Макс. Защита от перегрузки по току на выходе (А) | 65 | |||
Номинальное входное/выходное напряжение/диапазон (В) | 220/380В, 230/400В 0.85Un-1.1Un | |||
Форма подключения к сети | 3Л+Н+ПЭ | |||
Номинальная входная частота/диапазон сети | 50 Гц/45–55 Гц 60 Гц/55–65 Гц | |||
Диапазон регулировки коэффициента мощности | 0,8 опережает-0,8 отстает | |||
Суммарные гармонические искажения (THDi) | <3% (от номинальной мощности) | |||
Инжекционный ток постоянного тока | <0,5% в | |||
Эффективность | ||||
Макс. Эффективность | 97,60% | |||
Евро эффективность | 97,00% | |||
MPPT-эффективность | >99,0% | |||
Защита оборудования | ||||
Защита от обратной полярности постоянного тока | Да | |||
Защита от перегрузки по току на выходе переменного тока | Да | |||
Защита от перенапряжения на выходе переменного тока | Да | |||
Защита от короткого замыкания на выходе переменного тока | Да | |||
Тепловая защита | Да | |||
Мониторинг сопротивления изоляции клемм постоянного тока | Да | |||
Мониторинг компонентов постоянного тока | Да | |||
Мониторинг тока замыкания на землю | Да | |||
Прерыватель цепи дугового замыкания (AFCI) | Необязательный | |||
Мониторинг электросетей | Да | |||
Мониторинг защиты острова | Да | |||
Обнаружение замыкания на землю | Да | |||
Входной переключатель постоянного тока | Да | |||
Защита от падения нагрузки при перенапряжении | Да | |||
Обнаружение остаточного тока (УЗО) | Да | |||
Уровень защиты от перенапряжения | Тип II (постоянный ток) / Тип II (переменный ток) | |||
Интерфейс | ||||
Отображать | ЖК+светодиод | |||
Интерфейс связи | РС232, РС485, МОЖЕТ | |||
Режим монитора | GPRS/WIFI/Bluetooth/4G/LAN (опционально) | |||
Общие данные | ||||
Диапазон рабочей температуры | От -40 до +60℃, >45℃ Снижение номинальных характеристик | |||
Допустимая влажность окружающей среды | 0-100% | |||
Допустимая высота | 3000м | |||
Шум (дБ) | ≤55 дБ | |||
Степень защиты (IP) | IP 66 | |||
Топология инвертора | Неизолированный | |||
Категория перенапряжения | OVC II (постоянный ток), OVC III (переменный ток) | |||
Вес (кг) | 35 | |||
Размер шкафа (мм) (Ш×В×Г) | 350×660×260 (без разъемов и кронштейнов) | |||
Гарантия | 5 лет (10 лет опционально) | |||
Тип охлаждения | Интеллектуальное воздушное охлаждение | |||
Регулирование сети | МЭК 61727, МЭК 62116, ЭН 50549 | |||
Безопасность ЭМС/Стандарт | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 | |||
