Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-09-15 Происхождение:Работает
Частотно-регулируемый привод может быть правильно подобран по размеру и правильно запрограммирован, но все равно преждевременно выйдет из строя из-за условий его установки. Проводящая пыль, влага, химическое воздействие и случайный контакт могут повредить чувствительную электронику и привести к дорогостоящим простоям производства.
Выбор правильного номинала корпуса ЧРП требует баланса между защитой окружающей среды, вентиляцией и рассеиванием тепла. В то время как недостаточная защита подвергает привод риску загрязнения, корпус с завышенными характеристиками может увеличить затраты, удержать тепло и усложнить установку.

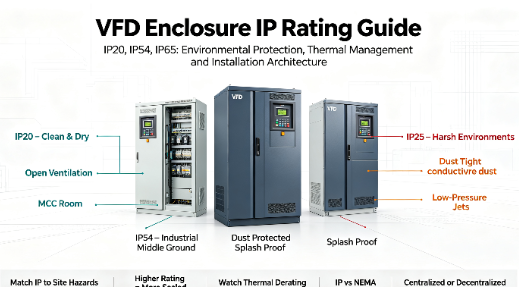

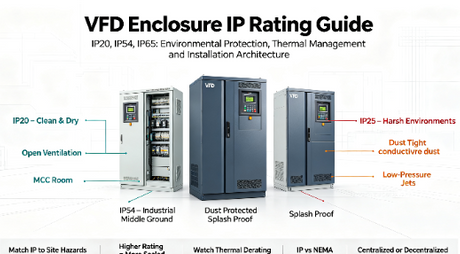

В этой статье вы узнаете о различиях между классами корпуса VFD IP20, IP54 и IP65, включая их уровни защиты и типичные области применения. Мы также объясним, как подобрать корпус к реальным условиям эксплуатации, сохранив при этом надежное охлаждение и долгосрочную производительность привода.
IP20: строго для чистых, сухих помещений с контролируемым климатом (например, помещений MCC или герметичных шкафов); не обеспечивает нулевую защиту от жидкостей и уязвим для переносимой по воздуху пыли.
IP54: Промышленный компромисс; защищает от оседающей пыли и брызг воды, идеально подходит для общих производственных помещений и систем отопления, вентиляции и кондиционирования.
IP65: создан для суровых условий эксплуатации; полностью пыленепроницаемый и устойчивый к водяным струям низкого давления, обязателен для зон мойки или децентрализованного монтажа машины.
Оглавление
Стандарт IEC 60529 определяет степень защиты (IP) для электрооборудования. Эта система обеспечивает стандартизированный метод оценки того, насколько хорошо корпус блокирует посторонние предметы и влагу. Для чувствительной силовой электроники понимание этих цифр предотвращает критические сбои приложений. Вы не можете угадать или приблизить эти номиналы, имея дело с высоковольтным оборудованием.
Рейтинговая система состоит из двух основных чисел. Каждая цифра представляет определенный тип сопротивления окружающей среде. Более высокие цифры указывают на более высокие уровни физической защиты. Когда вы оцениваете VFD для конкретного применения, вы должны смотреть на обе цифры независимо, чтобы понять полный объем защиты.
Первая цифра обозначает защиту от твердых предметов и твердых частиц. Он находится в диапазоне от 0 до 6. Для промышленных приводов эта шкала определяет, насколько хорошо устройство отталкивает пыль и мусор. Взвешенные в воздухе частицы представляют серьезную угрозу для печатных плат. Проводящая пыль, такая как угольная или металлическая стружка, перекрывает электрические следы. Это приводит к немедленному короткому замыканию на биполярных транзисторах с изолированным затвором (IGBT). Непроводящая пыль действует как изолятор. Он покрывает тепловыделяющие компоненты, удерживает тепловую энергию и вызывает отключение привода при перегреве.
Первая цифра | Уровень защиты | Практическое значение для приводов |
|---|---|---|
2 | Объекты > 12,5 мм | Защищает от пальцев человека. Нулевая защита от пыли. |
4 | Объекты > 1 мм | Блокирует провода и винты. Уязвим к мелкой пыли. |
5 | Пыленепроницаемый | Допускает незначительное попадание пыли, не нарушающее работу. |
6 | Пыленепроницаемый | Вакуумная упаковка. Допускается нулевое попадание твердых частиц. |
Вторая цифра обозначает защиту от проникновения воды. Он находится в диапазоне от 0 до 9. Воздействие воды вызывает немедленное короткое замыкание и ускоряет долговременную гальваническую коррозию медных следов. Даже небольшое количество конденсата может разрушить плату управления, если напряжение будет подано на влажную плату.
Вторая цифра | Уровень защиты | Практическое значение для приводов |
|---|---|---|
0 | Никто | Выход из строя сразу при контакте с жидкостью. |
4 | Брызги воды | Выдерживает случайные брызги с любого направления. |
5 | Струи низкого давления | Выдерживает стандартную промывку из шланга. |
6 | Струи высокого давления | Выдерживает сильное волнение или мощные струи воды. |
Степень защиты IP20 представляет собой базовый уровень защиты стандартного привода. Эти устройства предназначены исключительно для контролируемых помещений. Они отдают приоритет максимальному потоку воздуха и естественному рассеиванию тепла, а не изоляции окружающей среды. Когда вы посмотрите на устройство со степенью защиты IP20, вы увидите открытые вентиляционные жалюзи и открытые ребра радиатора. Через пластиковый корпус часто можно увидеть внутренние конденсаторы и печатные платы.
Корпуса IP20 защищают персонал от случайного контакта с электрическими компонентами, находящимися под напряжением. Корпус блокирует объекты размером более 12,5 мм, гарантируя, что технический специалист не сможет случайно коснуться пальцами клемм шины постоянного тока. Однако корпус не обеспечивает абсолютно никакой защиты от влаги, капель воды или высокой влажности. Пыль, переносимая по воздуху, свободно проходит через корпус, оседая непосредственно на чувствительной электронике.
Вы должны устанавливать устройства IP20 в строго контролируемых помещениях. Успех полностью зависит от окружающих условий окружающей среды. Если среда изменится, диск выйдет из строя.
Помещения централизованного центра управления двигателями (ЦУП) со специальными системами отопления, вентиляции и кондиционирования.
Внутри вторичных электрических панелей со степенью защиты IP (например, шкафов NEMA 12 или NEMA 4).
Чистые помещения с активной фильтрацией воздуха HEPA.
Среды ИТ-класса и серверные помещения с климат-контролем.
Развертывание привода IP20 на открытом заводе гарантирует возможный сбой. Случайное попадание промывочной жидкости на объекте приведет к мгновенному разрушению устройства. Высокая влажность приводит к внутренней конденсации, вызывающей пробои на плате управления во время запуска. Даже стандартная складская пыль со временем покрывает внутренние радиаторы, заставляя охлаждающие вентиляторы работать усерднее, пока устройство не перегреется.
Чтобы снизить эти риски, необходимо размещать диски IP20 внутри вторичного корпуса, если они выходят за пределы помещения MCC. При размещении в общей производственной зоне используйте герметичный шкаф NEMA 12. Этот подход требует расчетного охлаждения панели. Каждый привод выделяет тепло — обычно от 3% до 5% от его общей номинальной мощности с учетом потерь в ваттах. Для предотвращения тепловых неисправностей необходимо установить вентиляторы шкафа, теплообменники или активные кондиционеры. Вторичный корпус удерживает это тепло, поэтому для поддержания оптимальных рабочих температур требуется активное управление температурным режимом.
Степень защиты IP54 служит промежуточным звеном в промышленности. Он обеспечивает достаточную защиту для обычных производственных сред без экстремальных температурных ограничений, присущих полностью герметичным устройствам. Эти приводы устраняют разрыв между хрупкими устройствами IP20 и сверхмощными устройствами IP65, предлагая практичное решение для объектов с умеренным загрязнением.
Корпус IP54 защищен от пыли и брызг. Он не является полностью пыленепроницаемым. Небольшое количество взвешенного по воздуху порошка может попасть в корпус, но внутренняя конструкция гарантирует, что эта пыль не осядет на важных компонентах и не нарушит работу. Корпус выдерживает брызги воды с любого направления. Он легко справляется с неагрессивными и непроводящими воздействиями окружающей среды, такими как капающий конденсат из верхних труб или случайные брызги от близлежащего оборудования.
Эти устройства прекрасно себя чувствуют в стандартных промышленных условиях, где отсутствует прямое распыление жидкости, но воздух не является идеально чистым.
Общепроизводственные мощности и линии сборки автомобилей.
Складские конвейеры и автоматизированные системы транспортировки материалов.
Механические помещения ОВиК, котельные и внутренние насосные станции.
Среды с умеренным содержанием в воздухе мусора, такого как картонная пыль или текстильные волокна.
Распространенная инженерная ошибка связана с непониманием термина «защита от брызг». IP54 никогда не готов к мытью. Корпус выйдет из строя под прямым давлением шланга. Если санитарная бригада обрызгает привод IP54 шлангом низкого давления, вода пройдет мимо уплотнений и закоротит плату управления. Кроме того, внутренние вентиляторы охлаждения могут втягивать мелкую пыль в течение длительного времени. Эта пыль скапливается на внутренних радиаторах и снижает эффективность охлаждения с течением времени.
Установите строгие протоколы уборки помещений для защиты этих объектов. Обслуживающий персонал должен протирать приводы IP54 влажной тряпкой. Ни в коем случае нельзя распылять их из шлангов или моек высокого давления. Внедрите график профилактического обслуживания для мониторинга внутренних вентиляторов охлаждения. Прислушайтесь к свисту подшипников вентиляторов, который указывает на загрязнение пылью. Регулярно заменяйте внешние воздушные фильтры на корпусе привода, чтобы предотвратить перегрев и продлить срок службы оборудования.
Корпуса IP65 созданы для суровых и суровых условий. Они обеспечивают надежный физический барьер против сильных промышленных загрязнений, позволяя выбирать гибкие места установки непосредственно на корпусе машины или в зонах интенсивной мойки.
Устройство IP65 полностью герметично и пыленепроницаемо. Вакуумное уплотнение предотвращает попадание твердых частиц, независимо от их размера. Корпус выдерживает струи воды низкого давления с любого направления. Этот рейтинг позволяет приводу выдерживать обычные процедуры очистки, воздействие тяжелых частиц и погодные условия на открытом воздухе. Корпус обычно изготавливается из прочных материалов, таких как литой алюминий, поликарбонат или нержавеющая сталь, чтобы выдерживать физическое воздействие.
Выбирайте устройства со степенью защиты IP65, если опасности для окружающей среды невозможно контролировать, смягчить или избежать.
Зоны производства продуктов питания и напитков, требующие ежедневной промывки без применения щелочей.
Установка на открытом воздухе с использованием надлежащей защиты от ультрафиолета и навесов от дождя.
Предприятия по переработке тяжелых заполнителей, горнодобывающей промышленности и цемента с сильной запыленностью.
Целлюлозно-бумажные заводы с высоким уровнем влажности окружающей среды.
Децентрализованный монтаж машины, при котором привод устанавливается непосредственно на двигатель.
Поскольку корпуса IP65 полностью герметичны, управление внутренней температурой становится серьезной инженерной проблемой. Отвод тепла полностью зависит от внешних радиаторов. Отсутствие внутреннего воздушного потока означает, что перепады температуры могут вызвать внутреннее потоотделение. Когда горячий диск быстро остывает во время ночной смены, воздух внутри герметичного корпуса сжимается, втягивая влагу, если герметичность нарушена, или просто конденсируя имеющуюся влагу в капли воды на печатной плате.
Вы должны учитывать потенциальное ухудшение характеристик в условиях высокой температуры окружающей среды. Герметичный привод может не выдавать полный номинальный ток, если окружающий воздух слишком горячий. Например, привод, рассчитанный на ток 20 ампер при 25°C, может безопасно выдавать только 15 ампер при 40°C. Обеспечьте регулярную очистку внешних ребер радиатора от мусора, так как грязь или влажная пыль изолируют ребра и вызывают перегрев. Для применения на открытом воздухе или в условиях высокой влажности следует выбирать приводы, оснащенные внутренними противоконденсационными обогревателями или воздухопроницаемыми мембранными клапанами (например, вентиляционными отверстиями Gore-Tex). Эти клапаны выравнивают внутреннее давление и позволяют влаге выходить без ущерба для степени защиты IP.
Выбор правильного уровня защиты выходит за рамки сопоставления чисел в таблице данных. Вы должны оценить несколько взаимосвязанных инженерных аспектов, чтобы обеспечить надежную работу системы и структурную целостность.
Прежде чем выбирать оборудование, проведите тщательный аудит вашего объекта. Определите точные опасности, присутствующие в зоне установки. Различайте проводящую пыль (например, графит, уголь или металлическую стружку) и непроводящую пыль (например, опилки, муку или пластиковую смолу). Для проводящей пыли требуется строгий класс защиты IP65, чтобы предотвратить немедленные короткие замыкания, даже если окружающая среда сухая.
Оцените уровень влажности окружающей среды и наличие паров химикатов. Задокументируйте протоколы уборки вашего объекта. Если на вашем предприятии используются процедуры очистки на месте (CIP) с использованием воды под высоким давлением, высокой температуры и едких химикатов, стандарт IP65 не будет работать. Вам потребуются специализированные корпуса IP69K, разработанные специально для экстремальных условий мытья и химической стойкости.
Существует прямая обратная зависимость между более высоким номиналом корпуса и естественным рассеиванием тепла. Устройства открытого типа со степенью защиты IP20 эффективно охлаждаются, поскольку окружающий воздух проходит непосредственно над внутренними компонентами. Герметичные устройства со степенью защиты IP65 удерживают тепло внутри, заставляя тепловую энергию передаваться через корпус к внешнему радиатору.
Выбор привода со степенью защиты IP65 часто требует увеличения размера устройства с учетом теплового снижения номинальных характеристик. Если для двигателя мощностью 10 л.с. требуется герметичный привод в жаркой среде, вам может потребоваться выбрать привод мощностью 15 л.с., чтобы безопасно выдерживать тепловую нагрузку без отключения. Такое превышение размеров влияет на общую физическую площадь установки. Для приводов большего размера требуется больше места для установки, более тяжелые кронштейны и больший радиус изгиба проволоки.
Рейтинг IP измеряет только устойчивость к пыли и воде. Он не учитывает механические удары или вибрацию. Защита от физического воздействия измеряется рейтинговой системой ИК. В тяжелых промышленных условиях, таких как горнодобывающая промышленность или лесопилки, часто требуется как высокий уровень IP, так и высокий уровень IK, чтобы выдерживать летящие обломки или случайные удары тяжелой техники.
Выбор материала сильно влияет на долговечность корпуса. В стандартных приводах IP65 часто используется поликарбонат или алюминий с эпоксидным покрытием. Эти материалы устойчивы к воде, но могут разрушаться под воздействием агрессивных чистящих химикатов или длительного ультрафиолетового излучения. Если в вашем процессе используются агрессивные химикаты, укажите корпус из нержавеющей стали 316. Нержавеющая сталь выдерживает воздействие агрессивных санитарных химикатов, устойчива к ржавчине и гораздо лучше переносит физические воздействия в цехах, чем пластик.

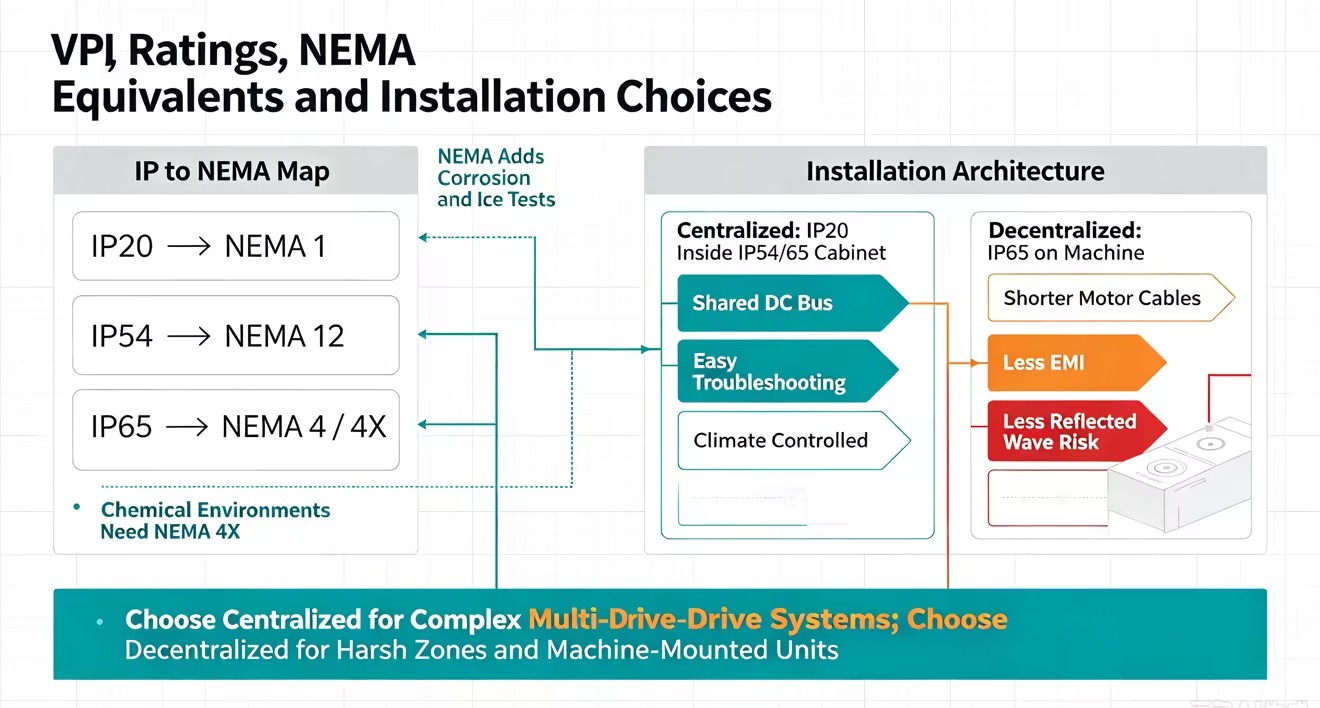

На предприятиях в Северной Америке наряду со стандартами IP часто используются рейтинги NEMA. Понимание преобразования помогает согласовать спецификации закупок и обеспечить соответствие местным электротехническим нормам и правилам.
IP-рейтинг | Эквивалент NEMA | Ключевые отличия и дополнительная защита |
|---|---|---|
IP20 | НЕМА 1 | Общего назначения для внутреннего использования. Никаких специальных испытаний на воду или пыль, кроме базовой защиты пальцев, не требуется. |
IP54 | НЕМА 12 | Дополнительная защита от капель неагрессивных жидкостей и оседающей пыли. |
IP65 | НЕМА 4 | Дополнительная защита от попадания воды из шланга и образования внешнего льда. |
IP65 (специализированный) | НЕМА 4X | Требует строгих испытаний на коррозионную стойкость. Обязательно для химической и морской среды. |
Рейтинги NEMA включают дополнительные испытания на устойчивость к коррозии и образованию льда, которые игнорируются классами IP. Для химической среды требуется NEMA 4X, который требует строгой коррозионной стойкости. Кроме того, выбор корпуса диктуется отраслевыми гигиеническими требованиями. Нормативы FDA, USDA и NSF часто требуют специальной отделки материалов, наклонных крыш для предотвращения скопления воды и строгих стандартов IP65 или выше для зон обработки пищевых продуктов.
Выбранный вами класс корпуса напрямую определяет архитектуру вашей установки. Вы должны решить, следует ли централизовать приводы в удаленной диспетчерской или децентрализовать их непосредственно на раме машины.
Централизованные архитектуры группируют несколько приводов IP20 внутри большого шкафа с климат-контролем IP54 или IP65, расположенного вдали от машины. Этот подход лучше всего работает для сложных систем с несколькими приводами, где опасность для окружающей среды слишком серьезна для локального монтажа.
Централизованная проводка управления упрощает поиск и устранение неисправностей и интеграцию ПЛК для групп технического обслуживания.
Становятся возможными общие конфигурации шин постоянного тока, что повышает энергоэффективность нескольких двигателей за счет совместного использования регенеративной энергии.
Техническое обслуживание изолировано от опасных условий на заводе, что обеспечивает безопасность технических специалистов.
Строгий климат-контроль внутри основного шкафа одновременно защищает всю чувствительную электронику, продлевая срок службы оборудования.
В децентрализованных архитектурах отдельные приводы IP65 размещаются непосредственно на двигателе или рядом с ним. Этот модульный подход подходит для современных машин, обширных конвейерных систем и объектов с ограниченной площадью.
Устраняется необходимость использования длинных экранированных кабелей двигателя, что значительно снижает сложность установки и использование меди.
Уменьшает проблемы EMI/RFI, вызванные длинными кабелями, выступающими в роли радиовещательных антенн.
Уменьшает явления отраженных волн (пики dV/dt), защищая изоляцию подшипников двигателя от преждевременного выхода из строя.
Освобождает ценную производственную площадь за счет устранения массивных шкафов централизованного управления и тяжелых кабельных лотков.
Не существует универсального высшего рейтинга корпуса. Правильный выбор требует строгого расчета опасностей для окружающей среды, температурных условий и конкретной архитектуры установки. Чрезмерное указание ограничивает охлаждение и увеличивает занимаемую площадь, а недостаточное значение гарантирует сбой оборудования. Используйте простую логику отбора: выберите IP20 для чистых помещений или панельного монтажа, IP54 для общих промышленных полов и IP65 для зон мойки или децентрализованного монтажа.
Для завершения инженерного проекта выполните следующие шаги:
Проведите комплексный экологический аудит всех мест расположения двигателей, документируя типы пыли, уровни влажности и присутствие химических веществ.
Рассчитайте необходимую длину кабеля двигателя, чтобы определить, является ли структурно необходимой централизованная или децентрализованная архитектура для предотвращения повреждения отраженной волной.
Проконсультируйтесь с инженером по применению, чтобы завершить расчеты термического снижения характеристик для любых герметичных корпусов, работающих при высоких температурах окружающей среды.
Установите стандартные рабочие процедуры очистки оборудования, строго учитывая пределы проникновения выбранного вами оборудования.
О: Степень защиты IP65 примерно соответствует NEMA 4. Оба стандарта гарантируют пыленепроницаемость и водонепроницаемость корпуса от воды, попадающей из шланга. Однако стандарты NEMA также проверяют образование внешнего льда. Если ваша окружающая среда содержит агрессивные химические вещества, вы должны указать NEMA 4X, который добавляет строгие требования к устойчивости к коррозии, которые не покрываются стандартом IP65.
О: Нет. Устройство IP20 не обеспечивает нулевую защиту от влаги и не может блокировать переносимую по воздуху пыль. Использование его на открытом воздухе гарантирует немедленный выход из строя из-за дождя, влажности или мусора. Чтобы использовать преобразователь IP20 вне помещения, необходимо установить его внутри дополнительного корпуса с климат-контролем NEMA 3R, NEMA 4 или NEMA 4X.
А: Да. Более высокие номиналы требуют герметичных корпусов, исключающих внутренний поток воздуха. Без вентиляционных отверстий тепло не может выходить естественным путем. Герметичные устройства полностью полагаются на внешние радиаторы для рассеивания тепловой энергии. Это ограничение часто приводит к необходимости использования более крупных радиаторов или к снижению выходной мощности накопителя в теплых условиях.
О: Разница заключается в защите от воды. IP54 защищает от брызг воды с любого направления. IP55 обеспечивает более высокий уровень защиты, выдерживая струи воды низкого давления из сопла. Оба класса обеспечивают одинаковый уровень защиты от пыли, допуская ограниченное и безвредное попадание пыли.
О: Нет. Классы IP измеряют только устойчивость к твердым объектам, пыли и воде. Они не оценивают химическую стойкость. Защита от агрессивных химикатов полностью зависит от состава материала корпуса. Вы должны указать такие материалы, как нержавеющая сталь или специальные пластмассы, устойчивые к щелочным промывкам или химическим парам.
О: Вы не можете физически повысить базовую мощность существующего накопителя. Конструкция шасси фиксированная. Чтобы улучшить защиту, необходимо поместить существующий привод в дополнительный корпус с более высоким классом защиты, например в шкаф NEMA 12 или NEMA 4. Вы также должны добавить подходящее охлаждение панели для управления удерживаемым теплом.
О: Нет. IP65 означает, что устройство устойчиво к водяным струям низкого давления и полностью пыленепроницаемо. Он обладает высокой водостойкостью, но не является водонепроницаемым. Он не может пережить погружение в воду. Для приложений, требующих временного или постоянного погружения в воду, вам потребуется степень защиты IP67 или IP68, что крайне редко встречается для стандартных приводов.
