Неправильное применение частотно-регулируемого привода (ЧРП) приводит к преждевременному выходу из строя двигателя, нежелательным отключениям и простою технологического процесса. Чтобы выбрать правильный привод, необходимо выйти за рамки базового сопоставления мощности и проанализировать профили нагрузки, электрические характеристики и потребности в долгосрочной поддержке. Инженерам и менеджерам объектов часто сложно сбалансировать первоначальные капитальные затраты и долгосрочную надежность. Выбор привода без учета пускового крутящего момента, опасностей для окружающей среды, гармонических искажений или конфигурации входной мощности может привести к катастрофическому отказу системы.

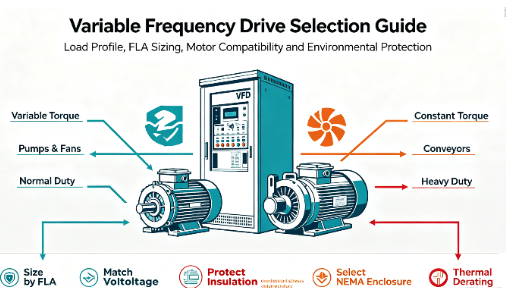

В этом руководстве представлена систематическая, инженерно-ориентированная основа для оценки и определения правильного частотно-регулируемого привода на основе характеристик нагрузки, в частности, учитывающая различные требования приложений с переменным крутящим моментом (насосы и вентиляторы) и приложений с постоянным крутящим моментом (конвейеры).
Размер по FLA, а не по мощности: Всегда подбирайте преобразователь частоты исходя из силы тока полной нагрузки (FLA), а не мощности двигателя, чтобы учесть эксплуатационную неэффективность и требования к пиковому току.
Соответствуйте профилю нагрузки. Частотно-регулируемый привод для насосов и вентиляторов обычно требует номинала «Нормальный режим» (переменный крутящий момент), тогда как конвейеры требуют номинала «Тяжелый режим» (постоянный крутящий момент) для работы с высокой пусковой инерцией.
Проверьте напряжение и проводку. Всегда согласовывайте входную мощность объекта с ЧРП и убедитесь, что конкретная конфигурация проводки двигателя (треугольник/звезда) совпадает с выходной мощностью привода.
Учитывайте окружающую среду. Температура окружающей среды, высота над уровнем моря и наличие загрязняющих веществ в воздухе определяют требуемый рейтинг корпуса NEMA/IP и расчеты температурного снижения номинальных характеристик.
Снижение электрических рисков: учитывайте стоимость и физическое воздействие сетевых реакторов или фильтров гармоник, чтобы защитить изоляцию двигателя и обеспечить соответствие стандартам качества электроэнергии IEEE 519.
Оглавление
Основным фильтром при выборе любого привода является профиль механической нагрузки. Вы должны определить критическую разницу между нагрузками с переменным крутящим моментом и нагрузками с постоянным крутящим моментом, прежде чем рассматривать какие-либо электрические характеристики. Невозможность определить тип нагрузки гарантирует плохую производительность в заводских условиях. Привод, рассчитанный на вентиляционный вентилятор, немедленно отключится из-за перегрузки по току, если вы подключите его к полностью загруженному конвейеру. Вы должны сопоставить перегрузочную способность привода с механическими особенностями приводимого оборудования.
Центробежные нагрузки, такие как насосы и вентиляторы, подчиняются законам подобия: крутящий момент увеличивается пропорционально квадрату скорости, а мощность увеличивается пропорционально кубу. Например, вентилятор, работающий на скорости 50 %, требует лишь около 12,5 % мощности, необходимой на полной скорости, что объясняет значительную экономию энергии, возможную в системах отопления, вентиляции и кондиционирования и жидкостных системах.
Поскольку насосы и вентиляторы требуют относительно низкого пускового крутящего момента, обычно достаточно преобразователя частоты для насосов и вентиляторов с номиналом «нормальный режим». Эти приводы обычно обеспечивают перегрузочную способность от 110% до 120% в течение 60 секунд, обеспечивая достаточную мощность для запуска без ненужного увеличения мощности, сохраняя при этом высокую энергоэффективность на пониженных скоростях.
Скорость двигателя (%) | Расход (%) | Давление/напор (%) | Требуемая мощность (%) |
|---|---|---|---|
100% | 100% | 100% | 100% |
90% | 90% | 81% | 73% |
75% | 75% | 56% | 42% |
50% | 50% | 25% | 12,5% |
В приведенной выше таблице показано, почему приложения с переменным крутящим моментом обеспечивают значительный прирост эффективности. Снижение скорости двигателя всего на 10 % снижает потребляемую мощность почти на 27 %. Эта механическая реальность диктует, что привод должен выдерживать только стандартные рабочие токи с минимальной перегрузкой на начальном этапе разгона.
Конвейеры, экструдеры и объемные насосы требуют постоянного крутящего момента во всем диапазоне скоростей. В отличие от насосов и вентиляторов, им часто требуется высокий пусковой момент для преодоления статического трения, особенно при запуске под большой нагрузкой.
Для этих приложений обычно требуются частотно-регулируемые приводы «сверхмощного режима» с перегрузочной способностью от 150% до 200% в течение 60 секунд. Этот дополнительный ток помогает полностью загруженному конвейеру запуститься без отключения и позволяет такому оборудованию, как дробилки или экструдеры, справляться с временным увеличением механического сопротивления.
Требования к торможению также важны. Снижение конвейеров, подъемников и высокоинерционных грузов может генерировать рекуперативную энергию во время замедления, отправляя напряжение обратно в шину постоянного тока преобразователя частоты. Для безопасного рассеивания этой энергии и предотвращения сбоев из-за перенапряжения могут потребоваться внешние тормозные резисторы.
Установление правильных технических параметров гарантирует точную и безопасную совместимость привода с двигателем. Догадки на этом этапе приводят к расплавлению изоляции, перегоранию предохранителей и повреждению оборудования. Необходимо внимательно прочитать паспортную табличку двигателя и сопоставить его характеристики с выходными возможностями привода.
Никогда не измеряйте ЧРП только по мощности. Двигатели с одинаковой мощностью могут потреблять разные токи в зависимости от КПД, коэффициента мощности и количества полюсов. Например, 6-полюсный двигатель может потреблять больший ток, чем 2-полюсный двигатель той же мощности.
Вместо этого выберите размер ЧРП в соответствии с паспортной табличкой двигателя при полной нагрузке (FLA). Длительный выходной ток привода должен быть равен или превышать FLA двигателя. Если двигатель рассчитан на ток 65 А, ЧРП должен непрерывно обеспечивать ток не менее 65 А. Использование FLA помогает предотвратить перегрузку и гарантирует, что привод сможет подавать достаточный ток во время работы.
Электропитание объекта должно соответствовать входному напряжению ЧРП. Подключение привода на 460 В к источнику питания 230 В может вызвать неисправность из-за пониженного напряжения, а подключение привода на 230 В к источнику питания 460 В может привести к повреждению внутренних компонентов. Всегда проверяйте фактическое напряжение сети перед выбором привода.
Проводка двигателя также должна соответствовать выходному напряжению ЧРП. Многие промышленные двигатели поддерживают двойное напряжение, например 230/460 В, с использованием схемы треугольника или звезды. Неправильное подключение может привести к низкому крутящему моменту, чрезмерному скольжению и перегреву.
Однофазный вход также требует особого внимания при питании трехфазного двигателя через ЧРП. Возможно, потребуется снизить номинальные характеристики привода или увеличить его мощность, чтобы он мог выдерживать более высокий входной ток и дополнительную тепловую нагрузку. Всегда следуйте требованиям производителя к размерам для приложений с однофазным входом.
Не все двигатели могут справиться с электрической мощностью современного привода. Вы должны оценить разницу между стандартными двигателями и двигателями с инверторным режимом. Двигатели с инверторным режимом соответствуют стандартам NEMA MG1, часть 31. Они имеют улучшенную изоляцию обмоток, способную выдерживать суровые электрические условия, создаваемые широтно-импульсной модуляцией (ШИМ).

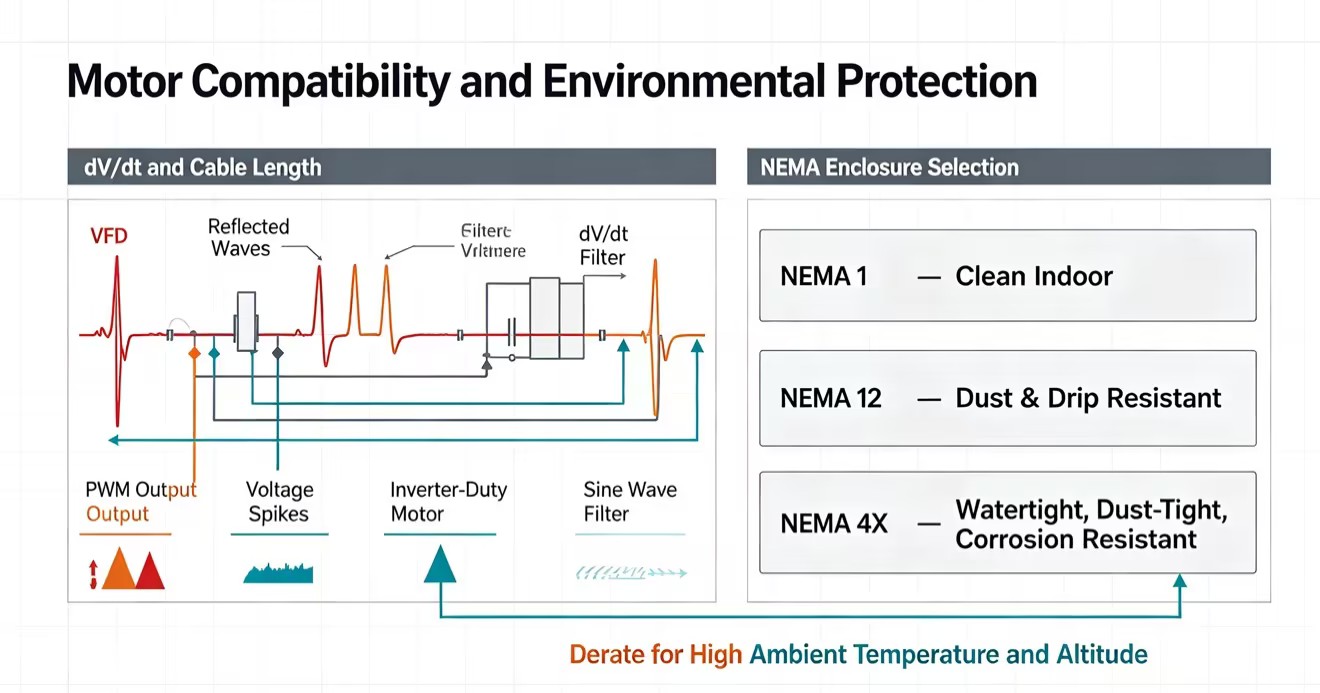

Приводы создают явление, известное как отраженные волны, или dV/dt. Быстрое переключение биполярных транзисторов с изолированным затвором (IGBT) посылает высокочастотные импульсы напряжения по кабелю двигателя. Если кабель достаточно длинный, эти импульсы отражаются от клемм двигателя и складываются поверх входящих импульсов. Это создает скачки напряжения, которые могут превышать 1600 В в стандартной системе на 480 В. Эти пики разрушают стандартную изоляцию двигателя, что приводит к коротким замыканиям и катастрофическому выходу двигателя из строя.
Установите строгие рекомендации по максимальной длине кабеля для защиты двигателя:
От 0 до 50 футов: стандартная установка. Для двигателей с инверторным режимом дополнительная выходная фильтрация обычно не требуется.
От 51 до 150 футов: установите на клеммах привода дроссель выходной нагрузки 3 или 5 %, чтобы ослабить скачки напряжения.
От 151 до 300 футов: установите специальный фильтр dV/dt, чтобы замедлить время нарастания напряжения и защитить обмотки.
На расстоянии более 300 футов: установите синусоидальный фильтр, чтобы преобразовать сигнал ШИМ обратно в плавный синусоидальный сигнал.
Физические реалии места установки диктуют выбор оборудования так же, как и электрические требования. Размещение чувствительной электроники в суровых условиях без надлежащей защиты гарантирует короткий срок службы. Прежде чем окончательно определиться со спецификацией, вы должны оценить переносимые по воздуху загрязняющие вещества, температуру окружающей среды и высоту над уровнем моря.
Характеристики корпуса определяют, насколько хорошо оборудование противостоит пыли, воде и физическому проникновению. Выбор неправильного корпуса приводит к загрязнению радиаторов, короткому замыканию плат управления и преждевременному выходу из строя привода.
Тип корпуса | IP-эквивалент | Лучшая среда применения | Уровень защиты |
|---|---|---|---|
НЕМА 1 | IP20 | Чистые электрические помещения с климат-контролем. | Базовая защита от случайного контакта. Нет защиты от пыли и воды. |
НЕМА 12 | IP54 | Производственные цеха, деревообрабатывающие цеха. | Блокирует переносимую по воздуху пыль, грязь и капающие неагрессивные жидкости. |
НЕМА 4X | IP66 | Установки очистки сточных вод, пищевая промышленность, на открытом воздухе. | Водонепроницаемость, пыленепроницаемость и высокая устойчивость к химической коррозии. |
Если вы установите привод NEMA 1 в пыльном заводском помещении, твердые частицы будут засасываться в охлаждающие вентиляторы. Эта пыль действует как изолирующий слой на внутренние радиаторы, вызывая перегрев и срабатывание привода. Всегда подбирайте корпус в соответствии с наихудшими условиями окружающей среды на объекте.
Тепло — главный враг твердотельной электроники. Высокие температуры окружающей среды требуют снижения текущей мощности устройства. Большинство промышленных приводов рассчитаны на полную мощность при температуре 40°C (104°F). Если температура окружающей среды внутри панели управления превышает этот порог, вам необходимо уменьшить максимальный номинальный постоянный ток в соответствии с кривой снижения номинальных значений, указанной производителем. Если этого не сделать, устройство отключится из-за перегрева.
Высота также влияет на эффективность охлаждения. Более разреженный воздух на больших высотах поглощает меньше тепла от внутренних радиаторов. Снижение характеристик по высоте обычно начинается выше 1000 метров (3300 футов). На каждые 100 метров выше этой базовой линии вы обычно теряете 1% текущей емкости накопителя. Если вы устанавливаете оборудование на высотных горных работах, вам необходимо увеличить размер привода, чтобы компенсировать разреженный воздух.
Правильный поток воздуха внутри панелей управления не подлежит обсуждению. Точно соблюдайте требования производителя к допускам. Оставьте достаточно места сверху, снизу и рядом с устройством, чтобы внутренние охлаждающие вентиляторы могли эффективно отводить горячий воздух. Втиснение слишком большого количества компонентов в небольшой корпус создает мертвые зоны, в которых быстро накапливается тепло. При установке нескольких приводов в одном шкафу расположите их в шахматном порядке, чтобы тепло, отводимое от нижнего блока, не попадало непосредственно во впуск верхнего блока.
Вы должны оценить, как оборудование будет взаимодействовать с механическим процессом и более широкой системой управления объектом. Метод управления определяет, насколько точно двигатель следует заданной скорости. Протоколы связи определяют, насколько легко группа технического обслуживания может отслеживать данные о производительности.
Управление напряжением на герц (В/Гц) является стандартным и экономичным выбором для центробежных применений. Он поддерживает линейное соотношение между напряжением и частотой. Этот метод идеально подходит для преобразователя частоты, работающего со стандартным вентилятором или насосом градирни. Управление В/Гц легко настраивается и не требует сложных математических моделей двигателя. Однако ему трудно обеспечить высокий крутящий момент на очень низких скоростях.
Бездатчиковое векторное управление (SVC) требуется для конвейеров, экструдеров и тяжелых грузов. SVC использует внутреннюю математическую модель для расчета точного положения ротора двигателя без необходимости использования физического энкодера. Это позволяет приводу отделить ток намагничивания от тока, создающего крутящий момент. Результатом является огромный крутящий момент на низких оборотах и невероятно точное регулирование скорости. Если вам нужно плавно продвигать тяжелую конвейерную ленту вперед без остановки, вы должны использовать SVC.
Оцените свои требования к аналоговому и цифровому вводу/выводу для местного управления. Вам нужны цифровые входы для команд пуска/останова, переключения вперед/назад и сброса ошибок. Вам нужны аналоговые входы (обычно 4–20 мА или 0–10 В) для получения заданий скорости от датчиков давления, датчиков температуры или расходомеров. Убедитесь, что привод имеет достаточное количество встроенных терминалов для работы с вашим конкретным массивом датчиков без необходимости использования дорогостоящих карт расширения.
Оцените потребности в интеграции промышленных сетей для связи ПЛК и SCADA. Современные предприятия полагаются на сетевые данные для профилактического обслуживания и оптимизации процессов. Заранее укажите правильную карту связи. EtherNet/IP является стандартом для производства в Северной Америке. Modbus TCP/RTU широко распространен в системах водоочистки и отопления, вентиляции и кондиционирования. PROFINET доминирует над оборудованием европейского производства. Интеграция привода в сеть предприятия позволяет операторам контролировать ток двигателя, коды неисправностей и потребление энергии в режиме реального времени непосредственно из диспетчерской.
Инженеры иногда перепроектируют простые системы. Не каждый двигатель требует регулирования скорости. Вы должны предоставить четкую основу для тех случаев, когда преобразователь частоты не нужен, а устройство плавного пуска является лучшим выбором.
Выбирайте устройство плавного пуска, если приложение требует только механического снижения ударов во время запуска. Устройство плавного пуска использует тиристоры (кремниевые выпрямители) для постепенного увеличения напряжения, подаваемого на двигатель. Это ограничивает пусковой ток и предотвращает разрыв ремней, зачистку шестерен и гидравлический удар в трубах. Как только двигатель достигает полной скорости, внутренний байпасный контактор замыкается, подключая двигатель напрямую к сети и отключая полупроводниковые компоненты от цепи.
Если процесс не требует контроля скорости во время рабочего цикла, устройство плавного пуска является высокоэффективным. Насос, который просто наполняет накопительный резервуар на полной скорости, а затем отключается, не нуждается в постоянной модуляции скорости. Устройства плавного пуска меньше по размеру, выделяют меньше тепла во время рабочего цикла и не создают гармонических искажений в электрической сети после обхода. Резервные приводы для приложений, где регулирование скорости обеспечивает ощутимое улучшение процесса или измеримую экономию энергии.
Прежде чем просматривать каталоги приводов, проверьте паспортные таблички вашего двигателя и запишите точные значения тока полной нагрузки (FLA) и напряжения.
Классифицируйте механическую нагрузку как переменный крутящий момент или постоянный крутящий момент, чтобы определить необходимую перегрузочную способность (нормальный режим или тяжелый режим).
Измерьте фактическое напряжение сети на месте установки и убедитесь, что конфигурация проводки двигателя соответствует выходной мощности привода.
Рассчитайте расстояние кабеля между приводом и двигателем, чтобы определить, необходимы ли нагрузочные реакторы или фильтры dV/dt для защиты изоляции.
Проверьте температуру окружающей среды, наличие загрязнений в воздухе и высоту места установки, чтобы выбрать правильный корпус NEMA и применить формулы температурного снижения номинальных характеристик.
А: Да. Вы можете подать однофазное питание на трехфазный привод, который будет выдавать трехфазное питание на двигатель. Однако вам необходимо удвоить размер привода относительно FLA двигателя, чтобы выдержать повышенную тепловую нагрузку на входные выпрямители и конденсаторы шины постоянного тока.
Ответ: Высокоинерционные нагрузки, такие как конвейеры, при быстром замедлении действуют как генераторы. Эта рекуперативная энергия возвращается в привод, повышая напряжение на шине постоянного тока. Вам необходимо установить динамический тормозной резистор, чтобы безопасно рассеять эту избыточную энергию в виде тепла.
О: Хотя старые стандартные двигатели иногда могут работать на приводах, это очень рискованно. Переключение ШИМ создает скачки напряжения, которые быстро ухудшают стандартную изоляцию. Всегда используйте инверторные двигатели, соответствующие требованиям NEMA MG1 Часть 31, для обеспечения надежной и долгосрочной работы.
О: Корпуса NEMA 1 представляют собой обычные металлические коробки, предназначенные для чистых помещений. Они не обеспечивают никакой защиты от пыли и воды. Корпуса NEMA 12 изолированы от переносимой по воздуху пыли, грязи и капель неагрессивных жидкостей, что делает их пригодными для использования в заводских цехах.
О: Приводы потребляют ток нелинейными импульсами, что создает гармоники в электросети. Вы можете смягчить это явление, установив сетевые реакторы переменного тока или дроссели постоянного тока. Для более строгого соответствия стандарту IEEE 519 вам могут потребоваться активные фильтры гармоник или 18-импульсные приводы.
О: Да, но только в режиме управления В/Гц. Все двигатели будут работать с одинаковой скоростью. Номинальный постоянный ток привода должен быть больше, чем сумма FLA всех подключенных двигателей плюс запас безопасности 10%. Каждый двигатель также требует индивидуальной защиты от перегрузки.
