Незапланированные простои, вызванные сбоями в управлении двигателем, напрямую влияют на производительность и эксплуатационные накладные расходы. Когда привод выходит из строя, бригады технического обслуживания часто неправильно диагностируют основную причину, что приводит к ненужной замене оборудования. Задача заключается в том, чтобы определить, является ли неисправность внутренней для оборудования или признаком деградации внешней системы, например, проблемы с кабелями, исправность двигателя или колебания напряжения питания. В этом руководстве представлена систематическая основа для диагностики распространенных проблем с частотно-регулируемым приводом , устранения постоянных кодов неисправностей и определения порога для ремонта или замены устройства. Следуя этим шагам, вы сможете точно определить источник проблемы и реализовать эффективные решения на заводе, не полагаясь на догадки.
Внешние и внутренние: более 80% неисправностей привода возникают вне самого устройства, обычно из-за недостаточной спецификации, дефектов установки или деградации двигателя.
Систематическая диагностика. Эффективное устранение неисправностей требует изоляции источника питания, привода, кабелей и двигателя во избежание повторения кодов аварийных сигналов.
Регулировка параметров. Многие нежелательные отключения можно устранить путем точной настройки параметров, например, снижения несущих частот или регулировки времени торможения, прежде чем потребуется физический ремонт.
Ремонт или замена. Решение о замене привода должно основываться на строгом анализе затрат и выгод, учитывающем этап жизненного цикла устройства, состояние конденсатора и доступность запасных частей OEM.
Оглавление
Распространенным заблуждением на заводе является то, что код неисправности диска автоматически указывает на его неисправность. На самом деле привод действует как высокочувствительный системный датчик. Он срабатывает, чтобы защитить себя и подключенный двигатель от внешних аномалий. Эти аномалии часто включают скачки напряжения питания, механическое заедание нагрузки или ухудшение изоляции двигателя. Когда привод обнаруживает условия, выходящие за пределы безопасных рабочих параметров, он отключается, чтобы предотвратить катастрофический ущерб. Замена привода без проверки механической нагрузки или качества электроэнергии обычно приводит к отключению нового устройства с тем же кодом неисправности.
Учитывайте операционную среду. Высокие температуры окружающей среды, чрезмерная запыленность и низкое качество электроэнергии из электросети – все это способствует нестабильности системы. Привод может зарегистрировать неисправность из-за перенапряжения, но основной причиной может быть включение конденсаторной батареи электросети, находящейся за несколько миль от него. Понимание того, что диск часто является посланником, а не источником проблемы, является первым шагом к эффективному устранению неполадок.

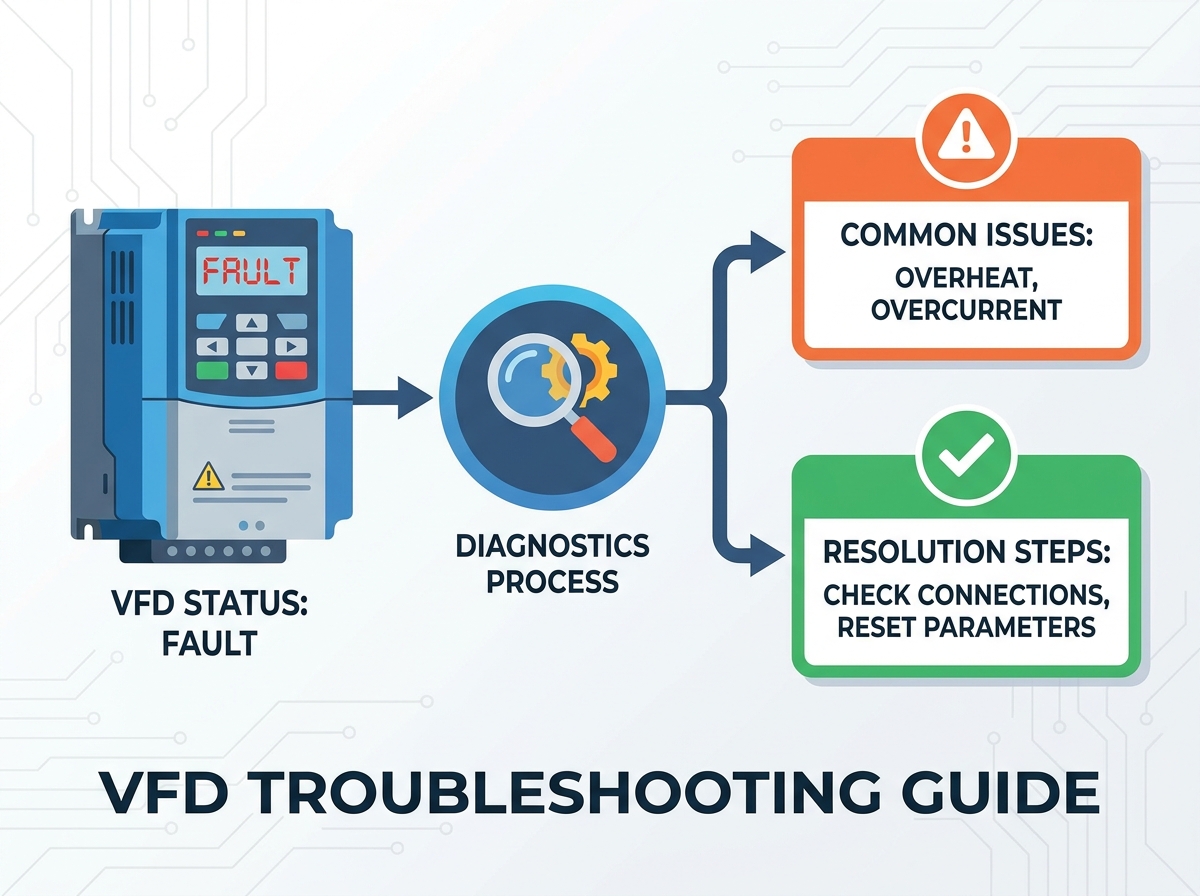

Основой успешного процесса диагностики является выявление истинной основной причины, а не просто сброс неисправности. Нажатие кнопки сброса без выяснения основной проблемы часто приводит к повторяющимся отключениям, выходу из строя компонентов и, в конечном итоге, к катастрофическому отказу. Для работы вам нужны подходящие инструменты. Основное диагностическое оборудование включает в себя высококачественный цифровой мультиметр с надежной функцией проверки диодов, клещи с истинным среднеквадратичным значением для точных показаний тока и тестер сопротивления изоляции (мегомметр) для проверки обмоток двигателя и кабелей.
Параметры безопасности для испытаний не подлежат обсуждению. Перед открытием любого корпуса всегда проверяйте состояние нулевого энергопотребления и гарантируйте, что проверка строгой блокировки/маркировки (LOTO) завершена. Конденсаторы шины постоянного тока сохраняют смертоносное количество энергии еще долгое время после отключения входного питания. Вы должны дать этим конденсаторам полностью разрядиться в течение времени, указанного производителем. Всегда измеряйте напряжение шины постоянного тока на положительной и отрицательной клеммах, чтобы убедиться, что оно ниже 50 В постоянного тока, прежде чем прикасаться к каким-либо внутренним компонентам.
Следуйте этому последовательному контрольному списку, чтобы систематически диагностировать проблемы с диском и устранять переменные одну за другой:
Визуальный и сенсорный осмотр: обратите внимание на запахи гари, коррозию на платах управления, заблокированные охлаждающие вентиляторы или ослабленные клеммные соединения. Многие неисправности видны невооруженным глазом.
Проверка входной мощности: проверьте баланс напряжений на всех трех фазах. Проверьте наличие потери фазы или серьезных провалов напряжения на входном источнике питания с помощью измерителя истинного среднеквадратичного значения.
Статическое тестирование. Прежде чем подавать какое-либо напряжение, выполните проверку диодов и IGBT с помощью мультиметра, чтобы убедиться в целостности силовой части.
Проверка выходов и кабелей. Проведите тестирование изоляции кабелей и обмоток двигателя, чтобы исключить замыкания на землю или междуфазные короткие замыкания.
Динамическое тестирование. Если это безопасно, сравните работу ненагруженного двигателя с работой под нагрузкой, чтобы изолировать механическое заедание от электрических неисправностей.
Диагностический этап | Требуется инструмент | Ожидаемый результат | Действия в случае неудачи |
|---|---|---|---|
Проверка входного напряжения | Мультиметр True-RMS | Сбалансированное трехфазное напряжение в пределах 10 % от номинального. | Проверьте электропитание, предохранители и автоматические выключатели. |
Статическая проверка диода | Мультиметр (диодный режим) | Прямое смещение от 0,3 В до 0,6 В, обратное смещение OL | Замените модуль привода или выпрямителя, если он закорочен. |
Проверка изоляции двигателя | Меггер (500 В/1000 В) | > 100 МОм на землю | Отремонтируйте или замените двигатель/кабель. Не запускайте диск. |
Сбои из-за перегрузки по току являются одними из наиболее частых неприятных ситуаций и часто указывают непосредственно на физические причины в машине. Механическая перегрузка, блокировка ротора или неисправный подшипник двигателя заставят двигатель потреблять чрезмерный ток, что приведет к отключению привода. К электрическим причинам относятся короткие замыкания в кабеле двигателя, междуфазные замыкания в обмотках двигателя или заземление выходов. Необходимо изолировать двигатель от привода, чтобы определить, произошло ли замыкание в проводке или в выходной секции привода.
Настройки параметров часто приводят к ошибкам перегрузки по току во время ввода в эксплуатацию или после изменения процесса. Если время ускорения установлено слишком коротким для высокоинерционной нагрузки, привод будет выдавать максимальный ток, пытаясь достичь целевой скорости, достигая аппаратного ограничения тока. Неправильные настройки кривой В/Гц также могут привести к перенасыщению двигателя, что приведет к сильным скачкам тока во время запуска. Регулировка темпа ускорения или переключение в режим бездатчикового векторного управления часто могут решить эти проблемы, не поворачивая ни единого гаечного ключа.
Перенапряжение во время замедления обычно возникает, когда инерция нагрузки приводит в движение двигатель быстрее, чем запрограммированное время замедления. Двигатель действует как генератор, возвращая энергию обратно в привод и повышая напряжение на шине постоянного тока до тех пор, пока не будет превышен предел высокого напряжения. Стратегии смягчения последствий включают установку резисторов динамического торможения для сжигания избыточной энергии в виде тепла или просто увеличение темпа замедления, чтобы оно соответствовало естественному времени выбега нагрузки.
Отключения по пониженному напряжению обычно являются внешними. Они возникают из-за перепадов напряжения в сети, ослабления соединений входных клемм или перегорания входных предохранителей, что приводит к однофазному состоянию. Если на объекте происходит запуск тяжелого оборудования на одной и той же электрической шине, возникающее в результате падение напряжения может легко вызвать неисправность из-за пониженного напряжения на чувствительных приводах. Установка сетевых реакторов может помочь защитить привод от этих переходных провалов напряжения.
Необходимо различать перегрев привода и тепловую перегрузку двигателя. Перегрев привода — это аппаратный механизм защиты. Это часто вызвано засорением радиаторов, неисправностью внутренних вентиляторов охлаждения или температурой окружающей среды, превышающей номинальные характеристики корпуса. Регулярная очистка радиаторов и проверка работы вентилятора являются обязательными задачами технического обслуживания.
С другой стороны, тепловая перегрузка двигателя является расчетной неисправностью, основанной на потреблении тока и рабочей скорости. Обычно это происходит при работе стандартного асинхронного двигателя на низких скоростях в течение длительного времени. Внутренний вентилятор охлаждения двигателя теряет эффективность на низких оборотах, вызывая перегрев, даже если ток находится в пределах, указанных на паспортной табличке. Решите эту проблему, установив на двигатель вспомогательные вентиляторы охлаждения или отрегулировав параметры тепловой перегрузки привода в соответствии с конкретным классом двигателя.
Прежде чем подавать питание на подозрительный привод, выполните статическую проверку диодов входного выпрямительного моста. Используйте мультиметр, настроенный на функцию диода. Поместите положительный провод на отрицательную клемму шины постоянного тока и проверьте входящие фазы (L1, L2, L3) отрицательным проводом. Вы должны увидеть стандартное падение напряжения на диоде (обычно от 0,3 до 0,6 В). Поменяйте местами провода, чтобы проверить наличие разрыва цепи (OL). Повторите этот процесс для положительной клеммы шины постоянного тока. Короткое показание (0,0 В) указывает на перегоревший выпрямитель.
Аналогичным образом выполните статическое испытание выходных биполярных транзисторов с изолированным затвором (IGBT). Измерьте расстояние между клеммами шины постоянного тока и выходными клеммами двигателя (T1, T2, T3). Интерпретация этих показаний мультиметра помогает выявить неисправности внутренних компонентов до подачи питания. Если IGBT закорочен, подача питания, скорее всего, приведет к катастрофическому отказу, потенциально приводящему к повреждению платы управления и окружающих компонентов.
Конденсаторы шины постоянного тока сглаживают выпрямленное напряжение и обеспечивают необходимый запас энергии для инверторной секции. Их типичный срок службы составляет от 7 до 10 лет и сильно зависит от использования, температуры окружающей среды и качества электроэнергии. Симптомы деградации конденсатора включают физическое вздутие, утечку электролита или частые, необъяснимые неисправности из-за пониженного напряжения или пульсаций постоянного тока.
Чтобы оценить исправность конденсатора, измерьте напряжение шины постоянного тока, когда привод работает под нагрузкой. Напряжение шины постоянного тока должно примерно в 1,414 раза превышать входное напряжение переменного тока (например, около 680 В постоянного тока для системы с напряжением 480 В переменного тока). Значительные пульсации напряжения или напряжение на шине постоянного тока ниже ожидаемого указывают на неисправность конденсаторов. Во многих современных приводах конденсаторы встроены в модуль питания, поэтому в случае их выхода из строя требуется полная замена модуля.
Ухудшение изоляции кабеля или выход из строя обмоток двигателя вызывают периодические замыкания на землю, которые, как известно, трудно отследить. Эти неисправности часто проявляются в виде неприятных отключений, которые исчезают при перезапуске привода и возвращаются через несколько часов или дней. Стандартные мультиметры не могут обнаружить эти высоковольтные пробои изоляции.
Для проверки сопротивления изоляции необходимо использовать мегомметр. Очень важно всегда отсоединять провода двигателя от привода перед выполнением проверки мегомметром. Высокое напряжение, генерируемое тестером изоляции (обычно 500 В или 1000 В), разрушит чувствительные выходные IGBT привода и управляющую электронику. Проверьте фазу-фазу и фазу-землю. Показания ниже 100 МОм обычно указывают на попадание влаги или ухудшение изоляции, требующее ремонта двигателя или замены кабеля.
Несущая частота (или частота переключения) определяет, насколько быстро выходные IGBT включаются и выключаются для имитации синусоидальной волны переменного тока. Заводские настройки по умолчанию обычно установлены в диапазоне от 4 кГц до 8 кГц. Понижение несущей частоты до 2,5 кГц или 3 кГц может облегчить некоторые проблемы на местах. Это значительно снижает зарядные токи емкостного кабеля на длинных проводах двигателя, что может привести к нежелательным отключениям по току.
Снижение частоты переключения также уменьшает потери переключения внутри IGBT, снижая общую рабочую температуру привода. Однако эта регулировка имеет недостаток: она увеличивает слышимый магнитный вой, производимый двигателем. В промышленных условиях этот шум редко становится проблемой, что делает снижение несущей частоты высокоэффективным и бесплатным шагом для устранения проблем со стабильностью.
Проблемы с проводкой связи и управления часто маскируются под сбои привода. Потеря сигнала задания скорости 4–20 мА, незакрепленные клеммные колодки или неисправное реле запуска/останова приведут к остановке работы без обязательной генерации конкретного кода неисправности. Помехи EMI/RFI на кабелях управления являются еще одной распространенной причиной, вызывающей неустойчивые колебания скорости или случайные остановки.
Проверьте протоколы экранирования и заземления, чтобы устранить проблемы, вызванные шумом. Убедитесь, что низковольтные кабели управления проложены в отдельных кабелепроводах от высоковольтных силовых кабелей. Экраны кабелей управления должны быть заземлены только с одного конца (обычно на шасси привода) во избежание образования контуров заземления. Проверьте все клеммные соединения на герметичность и наличие коррозии, поскольку промышленная вибрация со временем часто ослабляет проводку управления.
Если в диске произошел серьезный внутренний сбой, вы должны оценить текущее положение устройства в жизненном цикле OEM. Производители классифицируют диски как активные, устаревшие и устаревшие. Обслуживание устаревших дисков влечет за собой значительные скрытые расходы. Запасные части становятся дефицитными и дорогими, а поддержка прошивки прекращается.
Если диск устарел, его ремонт часто представляет собой временное исправление. Вы рискуете выйти из строя еще одного компонента вскоре после ремонта. Обновление до текущей активной модели обеспечивает долгосрочную поддержку, доступ к современным протоколам связи и легкодоступные запасные части, что сводит к минимуму время простоя в будущем.
Примените стандартное правило 50%: если общая стоимость ремонта, включая детали, рабочую силу, доставку и стоимость длительного простоя, превышает 50% покупной цены нового устройства, замена, как правило, является правильным финансовым решением. Замена модульных компонентов, таких как охлаждающие вентиляторы, клавиатуры и платы управления, зачастую целесообразна и экономически эффективна.
Однако замена герметизированных силовых модулей или основных блоков выпрямителей в приводах меньшего размера (до 50 л.с.) редко бывает экономичной. Затраты на разборку накопителя, очистку термопасты и восстановление устройства часто превышают стоимость нового накопителя с полной заводской гарантией. Всегда учитывайте гарантийный срок ремонта по сравнению с новым устройством.
Определите, не подходит ли текущий диск для данного приложения. Хронические перегрузки по току, частые перегревы и сокращение срока службы компонентов — классические признаки привода недостаточной мощности. Если механическая нагрузка с течением времени увеличилась из-за изменений в процессе, первоначальный привод может оказаться непригодным.
Рассматривайте замену не просто как ремонт, а как инженерную модернизацию. Новый привод дает возможность выбрать устройство с более высокими показателями перегрузки (тяжелый режим по сравнению с нормальным), встроенными функциями безопасности, такими как безопасное отключение крутящего момента (STO), и встроенной связью Ethernet, что улучшает общую масштабируемость и безопасность системы.
Многие сбои дисков связаны с ошибками установки в первый день. Неправильное заземление является основной причиной нестабильного поведения и сбоев связи. Убедитесь, что привод заземлен непосредственно на шину заземления главной панели, а не подключен последовательно через другое оборудование. Несоответствующие классы корпуса для окружающей среды (например, использование привода NEMA 1 в пыльной среде NEMA 12) гарантируют преждевременный выход из строя из-за загрязнения.
Примените сетевые дроссели на входной стороне, чтобы защитить секцию выпрямителя привода от переходных процессов, скачков и гармонических искажений напряжения питания. На выходной стороне используйте нагрузочные дроссели или фильтры dV/dt, чтобы смягчить явление отраженной волны (скачки напряжения), которое возникает при большой длине кабеля двигателя (обычно более 100 футов). Эти пассивные компоненты значительно продлевают срок службы как привода, так и двигателя.
Реактивное обслуживание стоит дорого. Составьте реалистичный график профилактического обслуживания с учетом условий эксплуатации. Этот график должен включать регулярные визуальные проверки на предмет скопления пыли и коррозии. Используйте тепловизионные камеры для сканирования силовых соединений под нагрузкой; горячее соединение указывает на высокое сопротивление и скорый выход из строя.
Установите строгие интервалы замены вентиляторов. Вентиляторы охлаждения имеют механические подшипники, которые изнашиваются; заменяйте их каждые 3–5 лет независимо от внешнего состояния. Наконец, регулярно делайте резервные копии параметров. Наличие проверенного файла резервной копии позволяет техническому специалисту запрограммировать новый диск за считанные минуты, а не тратить часы на ручной ввод параметров из печатного руководства.
Эффективное устранение неполадок требует не только клавиатуры, но и анализа всей электромеханической системы. При подтверждении внутреннего сбоя оборудования сопоставьте непосредственную стоимость ремонта с долгосрочной надежностью и гарантией современной замены. Систематический подход предотвращает замену деталей и обеспечивает максимальное время безотказной работы.
Задокументируйте все базовые параметры и сохраните их в безопасном сетевом месте для быстрого развертывания в случае сбоя.
Проведите тщательный аудит системы, включая тестирование изоляции двигателя, проверку прокладки кабелей и анализ качества электроэнергии.
Проконсультируйтесь с сертифицированным партнером по интеграции или ремонту устройств, срок эксплуатации которых приближается к концу, чтобы спланировать пути миграции.
Внедрите строгий график профилактического обслуживания, уделяя особое внимание управлению температурным режимом и целостности соединений.
О: Большинство неисправностей возникает из-за внешних проблем, таких как механическое заедание, недостаточные характеристики диска или колебания напряжения питания, а не из-за внутреннего сбоя диска.
A: Проверьте отсутствие механических заеданий, проверьте проводку двигателя на наличие коротких замыканий и убедитесь, что время ускорения не слишком короткое для инерции нагрузки.
О: Нагрузка восстанавливает мощность обратно в привод. Исправьте это, увеличив время замедления или добавив резистор динамического торможения.
О: Изолируйте входное питание, проверьте безопасный разряд шины постоянного тока, затем используйте режим проверки диодов для проверки прямого и обратного смещения входных выпрямительных диодов и выходных IGBT.
А: Да. Двигатель с закороченными обмотками может вызвать сильные скачки тока перегрузки, которые в конечном итоге могут привести к повреждению биполярных транзисторов с изолированным затвором (IGBT).
О: Обычно каждые 7–10 лет, однако высокие температуры окружающей среды и интенсивное использование могут значительно сократить срок службы.
О: Замените устройство, если оно устарело, если затраты на ремонт превышают 50 % от стоимости нового устройства или когда приложение требует функций, которых нет в текущем накопителе.
