Промышленные объекты и коммерческие предприятия сталкиваются с необходимостью снижения энергопотребления и механического износа, что вынуждает переоценить устаревшие системы управления двигателями. Традиционные двигатели с фиксированной скоростью работают по принципу двоичного включения/выключения. Такой жесткий стиль работы приводит к огромным потерям энергии в условиях частичной нагрузки, высоким пусковым токам, которые ухудшают работу электрической инфраструктуры, и чрезмерным механическим нагрузкам на приводное оборудование. Предприятия, полагающиеся исключительно на эти старые методы, часто сталкиваются с ускоренной деградацией оборудования и завышенными счетами за коммунальные услуги.

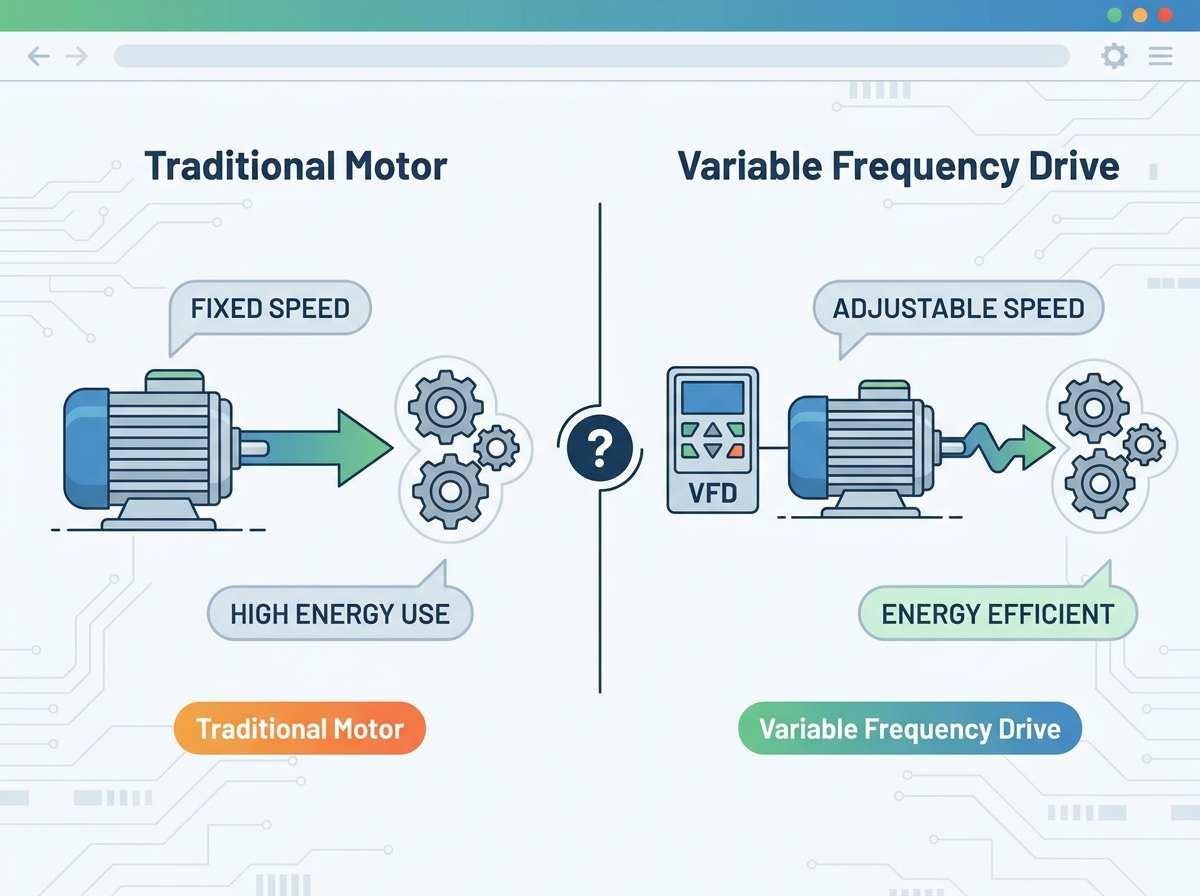

Переход на преобразователь частоты обеспечивает точный контроль скорости и крутящего момента двигателя. Этот переход требует балансирования первоначальных капитальных затрат с долгосрочной эксплуатационной экономией, структурной сложностью реализации и альтернативными устаревшими конфигурациями. Понимая механические и электрические различия между этими системами, операторы могут принимать обоснованные решения, которые оптимизируют эффективность предприятия и продлевают жизненный цикл активов.
Оптимизация энергопотребления: частотно-регулируемые приводы значительно снижают потребление энергии в устройствах с переменным крутящим моментом (например, центробежных насосах и вентиляторах) за счет непосредственного согласования скорости двигателя с требованиями нагрузки в реальном времени, что часто обеспечивает окупаемость инвестиций в течение 12–24 месяцев.
Механическая долговечность: устраняя сильные пусковые токи и механические удары, связанные с прямым запуском (DOL) и традиционными пускателями, частотно-регулируемые приводы продлевают срок службы ремней, шестерен и подшипников.
Компромиссы при реализации: внедрение частотно-регулируемого привода создает новые инженерные проблемы, включая гармонические искажения, нагрузку на изоляцию двигателя и необходимость специального охлаждения, которые необходимо устранять при проектировании системы.
Специфика применения: Традиционное управление с фиксированной скоростью остается наиболее экономичным и надежным выбором для приложений, требующих непрерывной работы на 100% скорости с минимальным изменением нагрузки.
Оглавление
Прямой пуск (DOL) представляет собой самый простой метод управления двигателем. Когда оператор включает пускатель прямого управления, система подключает двигатель переменного тока непосредственно к источнику питания. Это мгновенно подает полное напряжение и частоту на клеммы двигателя. Двигатель разгоняется до номинальной скорости настолько быстро, насколько позволяет инерция нагрузки, создавая максимальный пусковой момент, но также потребляя большой электрический ток. В полевых условиях вы услышите агрессивный механический хлопок при втягивании контактора, за которым следует немедленное натяжение ремней или муфт, когда двигатель пытается достичь синхронной скорости за доли секунды.
Устаревшие альтернативные стартеры пытаются смягчить жесткость запуска DOL. Пускатели звезда-треугольник (звезда-треугольник) и автотрансформаторные понижают напряжение на начальном этапе запуска. Это уменьшение снижает начальный крутящий момент и ток, уменьшая нагрузку на электропитание. Однако, как только двигатель достигает рабочей скорости, эти электромеханические методы переключаются на полное напряжение. Они не обеспечивают никакого контроля скорости во время нормальной работы, в результате чего двигатель постоянно работает на максимальной мощности независимо от фактической нагрузки. В итоге вы все равно получите систему, которая знает только, как работать на полную мощность.
Электрический скачок во время запуска представляет собой серьезную проблему. Стандартный прямой пуск обычно потребляет пусковой ток в шесть-восемь раз превышающий ток полной нагрузки двигателя. Такое массивное потребление может вызвать серьезные перепады напряжения в местной электросети, что может привести к выходу из строя находящегося поблизости чувствительного электронного оборудования. Коммунальные предприятия часто отслеживают эти пиковые нагрузки и взимают значительную плату за потребление, что значительно увеличивает эксплуатационные расходы для объектов с частыми запусками двигателей. Если у вас на линии заводится 200-сильный двигатель, свет на объекте буквально потускнеет, а счетчик коммунальных услуг зарегистрирует огромный скачок, за который вы платите весь месяц.
Чтобы управлять потоком или производительностью в традиционных системах, операторы полагаются на ограничительные механические устройства. Клапаны, заслонки, жалюзи и байпасные контуры физически дросселируют выходную мощность, в то время как двигатель продолжает работать с постоянной максимальной скоростью. Этот подход аналогичен вождению автомобиля с прижатой к полу педалью газа и использованием тормозов для контроля скорости. Это представляет собой чистую потерю энергии, преобразующую потраченные впустую механические усилия в тепло и вибрацию. Вы платите за электричество для создания давления, а затем снова платите за механический износ, чтобы ограничить то же самое давление.
Современное управление двигателем основано на сложной силовой электронике. Основные компоненты приводной системы работают поэтапно, управляя поступающей мощностью. Во-первых, секция выпрямителя преобразует входящий переменный ток (AC) из электросети в постоянный ток (DC). Затем шина постоянного тока, состоящая из больших конденсаторов и катушек индуктивности, сглаживает и сохраняет эту мощность постоянного тока, фильтруя пульсации. Наконец, в инверторном каскаде используются биполярные транзисторы с изолированным затвором (IGBT) для быстрого включения и выключения питания постоянного тока. Этот метод, известный как широтно-импульсная модуляция (ШИМ), создает моделируемую форму выходного сигнала переменного тока, который двигатель интерпретирует как чистый источник питания.
Технологии приводов подразделяются на определенные топологические классификации в зависимости от их внутренней конструкции. Понимание этих различий определяет, какую единицу измерения вы укажете для конкретного приложения:
Инверторы источника напряжения (VSI): наиболее распространенный современный тип, хранящий энергию в конденсаторах на шине постоянного тока. Они обеспечивают превосходный контроль скорости и высокоэффективны для стандартных промышленных применений, таких как насосы, вентиляторы и конвейеры.
Инверторы источника тока (CSI): использование больших индуктивных дросселей в цепи постоянного тока вместо конденсаторов. Инженеры обычно выбирают CSI для крупных приложений среднего напряжения, требующих встроенной защиты от короткого замыкания и возможностей рекуперации.
Инверторы с коммутацией нагрузки (LCI): разработаны специально для управления мощными высокоскоростными синхронными двигателями, часто встречающимися в крупных компрессорах или воздуходувках на нефтехимических заводах.
Фундаментальный принцип этих приводов заключается в модуляции напряжения и частоты. Регулировка частоты (измеренной в Герцах) напрямую определяет скорость вращения (об/мин) подключенного двигателя переменного тока. Одновременно привод регулирует выходное напряжение для поддержания оптимального соотношения вольт на герц (В/Гц). Поддержание этого соотношения гарантирует, что двигатель будет генерировать стабильный и надежный крутящий момент во всем диапазоне скоростей без перегрева. Если снизить частоту до 30Гц, но оставить напряжение 480В, двигатель насытится и сгорит. Привод выполняет эту балансировку автоматически.
Промышленная терминология часто приводит к путанице между частотно-регулируемым приводом и приводом с регулируемой скоростью (VSD). Хотя все преобразователи частоты функционируют как преобразователи частоты, управляя двигателями переменного тока посредством изменения частоты, преобразователь частоты представляет собой более широкую категорию. В состав VSD также входят приводы постоянного тока, которые управляют двигателями постоянного тока путем изменения напряжения, а также механические шкивы с регулируемой скоростью и гидравлические муфты. Когда вы указываете оборудование, вы должны быть точны в терминологии, чтобы не получить механический вариатор, когда вам нужен твердотельный электронный контроллер.
Самый убедительный аргумент в пользу современного контроля движений содержится в законах сродства. Эти математические принципы управляют центробежными устройствами, такими как насосы и вентиляторы. Согласно законам аффинности, потребляемая мощность центробежной нагрузки пропорциональна кубу скорости двигателя. Таким образом, относительно небольшое снижение скорости приводит к значительному сокращению энергопотребления. Для работы вентилятора на скорости 80 % требуется всего около 51 % мощности, необходимой для работы на полной скорости. Если вы уменьшите эту скорость до 50%, вы используете только 12,5% номинальной мощности. Именно эта нелинейная зависимость и является источником огромной экономии энергии.
Устранение механического регулирования повышает эффективность системы. Работа традиционного двигателя на полной скорости при частично закрытом клапане заставляет насос работать, преодолевая искусственное сопротивление, тратя огромное количество энергии. Динамическое замедление двигателя для точного соответствия требованиям потока устраняет это искусственное сопротивление. Экономия энергии, достигаемая за счет удаления механических демпферов и клапанов, часто оправдывает модернизацию оборудования в течение первого года эксплуатации. Вы перестанете бороться со своей собственной системой трубопроводов и начнете подавать именно тот объем жидкости, который требуется для процесса.
Программируемые темпы ускорения и замедления фундаментально меняют способ запуска и остановки оборудования. Плавный пуск предотвращает сильные механические удары и скручивающие напряжения, присущие прямому запуску. В жидкостных системах такое контролируемое нарастание исключает гидравлический удар — разрушительный скачок давления, который может привести к разрыву труб, вышибанию прокладок и повреждению обратных клапанов. Постепенное замедление дает аналогичные преимущества, позволяя плавно снижаться при тяжелых инерционных нагрузках, не вызывая нагрузки на тормозные компоненты и не вызывая разделения столба жидкости в вертикальных участках трубопровода.
Снижение механической усталости напрямую продлевает жизненный цикл активов. Традиционные жесткие пусковые механизмы растягивают ремни, срезают шпонки муфты и преждевременно изнашивают подшипники двигателя. Плавно применяя крутящий момент, современные приводы значительно снижают износ всех последующих механических компонентов. Такое снижение физического напряжения напрямую приводит к увеличению интервалов технического обслуживания, меньшему количеству аварийных ремонтов и увеличению срока службы всей приводной системы. Вы тратите меньше времени на замену срезанных штифтов и больше времени на эксплуатацию производства.
Динамическое согласование нагрузки позволяет предприятиям достичь беспрецедентной стабильности процесса. Современные приводы легко интегрируются с программируемыми логическими контроллерами (ПЛК) и полевыми датчиками, контролирующими давление, расход или температуру. Благодаря автоматизированной оптимизации процесса с обратной связью в реальном времени (например, ПИД-управлению) привод непрерывно регулирует скорость двигателя для поддержания точных заданных значений. Это устраняет вялую реакцию и присущую механическим контурам управления неточность. Если датчик давления обнаруживает падение давления на 2 фунта на квадратный дюйм, привод мгновенно увеличивает мощность двигателя на несколько герц, чтобы компенсировать это, поддерживая идеально плоскую кривую давления.
Реакция крутящего момента значительно варьируется в зависимости от выбранного метода управления. Традиционные стартеры обеспечивают нулевой контроль крутящего момента во время работы. Усовершенствованные приводы используют различные алгоритмы для управления крутящим моментом в зависимости от требований применения:
Скалярное (В/Гц) управление: хорошо работает для простых нагрузок с переменным крутящим моментом, таких как вентиляторы и центробежные насосы, где точное регулирование скорости не имеет решающего значения.
Векторное управление с разомкнутым контуром: обеспечивает более жесткое регулирование скорости и более высокий пусковой момент для требовательных приложений, таких как конвейеры или экструдеры, расчет проскальзывания двигателя без физического энкодера.
Поле-ориентированное управление с замкнутым контуром: использует обратную связь с физическим энкодером, установленным на валу двигателя, чтобы обеспечить абсолютную точность, удерживая полный крутящий момент даже на нулевой скорости для критически важных задач позиционирования, таких как подъемники или краны.
Сложные промышленные процессы часто требуют специализированных архитектур, таких как сдвоенные или дуплексные приводные системы. В конфигурации Twin два параллельных привода управляют двумя отдельными двигателями или иногда разделяют нагрузку одной массивной системы высокоскоординированным образом. Эта архитектура отличается от стандартной установки с одним приводом и предлагает явные эксплуатационные преимущества для критически важной инфраструктуры, такой как муниципальные водонасосные станции или больничные холодильные установки.
В двойных установках часто используется планирование опережения-запаздывания. Система управления автоматически распределяет часы работы между двумя двигателями. Эта стратегия управления «главный-подчиненный» предотвращает неравномерный износ, обеспечивая одинаковое старение как насосов, так и вентиляторов. В периоды низкого спроса система может работать полностью на одном диске, что оптимизирует эффективность. Когда спрос резко возрастает, автоматически включается тормозной привод, обеспечивающий дополнительную мощность. Вы программируете ПЛК на замену ведущего привода каждые 168 часов (одну неделю), чтобы смазка подшипников распределялась, а обмотки двигателя оставались сухими.
Резервирование представляет собой основное преимущество дуплексных систем. Конфигурация Twin существенно снижает риск катастрофического отказа объекта. Если один привод или двигатель выходит из строя, критические промышленные процессы и системы HVAC могут продолжать работать с 50% мощности. Это преимущество рабочего цикла предотвращает полные остановки в средах, где непрерывная работа обязательна, например, в контурах охлаждения центров обработки данных или непрерывных производственных линиях. Вы никогда не захотите оказаться в ситуации, когда один-единственный перегоревший предохранитель выведет из строя все производственное предприятие.
Оценка дуплексных систем требует сопоставления более высоких первоначальных затрат на оборудование и проектирование с долгосрочной эксплуатационной устойчивостью. Первоначальный капитал, необходимый для установки двух приводов, подключения двух двигателей и сложной логики интеграции, значителен. Однако предприятия компенсируют эти затраты за счет резкого сокращения времени простоя при техническом обслуживании и устранения полных остановок производства, вызванных единичными отказами. Если учесть стоимость часовой потери производительности, второй привод часто окупается в первый раз, когда основной привод отключается из-за перенапряжения.
Сравнение: конфигурация с одним приводом и конфигурация с двойным (дуплексным) приводом | ||
Особенность | Архитектура с одним приводом | Твин (дуплекс) Архитектура |
|---|---|---|
Первоначальные инвестиции в оборудование | Ниже | Выше |
Резервирование системы | Нет (единая точка отказа) | Высокий (возможность N+1) |
Распределение износа | Сосредоточено на одном двигателе | Равномерно распределяется через Lead-Lag |
Время простоя при техническом обслуживании | Требуется полное выключение системы | Допускает частичную работу во время обслуживания |
Требования к пространству | Минимальная занимаемая площадь | Требуются большие электрические шкафы. |
Приобретение традиционных пускателей и контакторов двигателей требует минимальных первоначальных инвестиций. Эти электромеханические устройства просты, массово производятся и легко монтируются. И наоборот, переход на усовершенствованное оборудование управления двигателем требует более высоких первоначальных капитальных затрат. Предприятиям необходимо выделить средства на сами приводные устройства, специальную экранированную кабельную систему для предотвращения электромагнитных помех и, возможно, модернизировать системы охлаждения электрических помещений, в которых размещается оборудование. Вам также придется учитывать специализированную рабочую силу, необходимую для программирования параметров и настройки контуров ПИД.
Расчет срока окупаемости требует детального анализа местных тарифов на коммунальные услуги, часов работы и конкретных профилей нагрузки. Предприятия должны измерить текущее потребление энергии системой с механическим дросселированием и сравнить его с прогнозируемым потреблением энергии при регулируемой скорости. В приложениях, работающих круглосуточно и без выходных с меняющимся спросом, экономия энергии часто покрывает первоначальные затраты на оборудование и установку в очень выгодные сроки. Если у вас есть вентилятор градирни мощностью 100 л.с., которому ночью нужно работать только на скорости 60%, сокращение киловатт-часов будет огромным.
Традиционные контакторы прочны и требуют минимального регулярного обслуживания, за исключением периодических визуальных проверок на предмет повреждений контактов или незакрепленных наконечников. Современные приводы, будучи сложными электронными устройствами, требуют строгого графика профилактического обслуживания. Технические специалисты должны регулярно чистить охлаждающие вентиляторы, проверять конденсаторы шины постоянного тока на предмет вздутия или утечки электролита, контролировать напряжение шины и выполнять обновления встроенного ПО для обеспечения оптимальной производительности и безопасности. Если вы позволите пыли скапливаться на радиаторах IGBT, привод ухудшит свои характеристики и в конечном итоге отключится из-за перегрева.
Истинные финансовые последствия часто заключаются в стоимости простоя. Неожиданные механические сбои в традиционных системах приводят к внезапным катастрофическим остановкам производства. Современные системы управления предоставляют широкие возможности диагностики, прогнозную регистрацию неисправностей и встроенные функции защиты от перенапряжения, понижения напряжения и замыканий на землю. Эта диагностика позволяет группам технического обслуживания выявлять и устранять проблемы до того, как они вызовут незапланированные простои, защищая производительность предприятия. Вместо того, чтобы гадать, почему сработал двигатель, вы извлекаете историю неисправностей и точно видите, какие были ток и напряжение в миллисекунду события.
Стимулы к энергоэффективности существенно меняют финансовое уравнение. Многие местные коммунальные предприятия и государственные органы предлагают значительные скидки предприятиям, которые модернизируют свои системы управления двигателями. Эти финансовые стимулы призваны снизить общую нагрузку на региональную энергосистему. Обеспечение этих скидок часто требует проведения базового энергоаудита и проверки после установки. Обычно вам приходится устанавливать временные регистраторы мощности на существующую систему DOL на неделю, а затем регистрировать новую настройку, чтобы доказать коммунальному предприятию сокращение киловатт.
Соблюдение строгих требований по энергоэффективности больше не является обязательным для многих предприятий. Стандарты, установленные такими организациями, как Natural Resources Canada и Министерство энергетики, диктуют минимальный уровень эффективности промышленного оборудования. Переход на интеллектуальное управление двигателем помогает предприятиям соблюдать эти развивающиеся правила, избегая потенциальных штрафов и обеспечивая долгосрочную эксплуатационную жизнеспособность. Строительные нормы и правила все чаще требуют регулирования скорости любого двигателя HVAC мощностью более 5 лошадиных сил.
Нелинейный профиль нагрузки современной силовой электроники вносит гармонические искажения обратно в электрическую сеть объекта. Поскольку каскад выпрямителя потребляет ток короткими, быстрыми импульсами, а не плавной синусоидальной волной, он искажает форму входящего напряжения. Если не принять меры, серьезные гармонические искажения могут привести к перегреву распределительных трансформаторов, вызвать нежелательное срабатывание автоматических выключателей и создать помехи в работе чувствительных сетей связи по всему предприятию. Вы начнете видеть случайные обрывы связи с ПЛК и мерцающие светодиоды на одной и той же электрической шине.
Устранение этих проблем с качеством электроэнергии требует превентивного проектирования. Разработчики систем должны включать сетевые реакторы или дроссели постоянного тока для сглаживания потребления тока. В более крупных установках становятся необходимыми пассивные или активные фильтры гармоник для подавления определенных частот гармоник. Предприятия должны гарантировать, что их установки соответствуют строгим стандартам качества электроэнергии, таким как IEEE 519, для защиты внутренней сети и поддержания хорошей репутации у местного поставщика коммунальных услуг. Активный фильтр гармоник действует как наушники с шумоподавлением в вашей электрической системе, подавая обратные токи для выравнивания формы сигнала.
Высокочастотное ШИМ-переключение приводит к быстрому нарастанию напряжения (dV/dt). Эти быстрые переходы могут вызвать скачки напряжения, известные как отраженные волны, которые распространяются по кабелям двигателя. Если длина кабеля длинная, эти пики могут усилиться, подвергая обмотки двигателя напряжениям, значительно превышающим их расчетные пределы. Это напряжение быстро ухудшает стандартную изоляцию двигателя, что в конечном итоге приводит к короткому замыканию. Для снижения этого риска необходимо использование специализированных инверторных двигателей, оснащенных надежными системами изоляции, способными выдерживать скачки напряжения 1600 В.
Синфазное напряжение представляет собой еще один существенный риск для долговечности двигателя. Переключающее действие инвертора может индуцировать на валу двигателя паразитные токи высокой частоты. Эти токи ищут путь наименьшего сопротивления относительно земли, который часто проходит через подшипники двигателя. Поскольку электрический ток пересекает микроскопический зазор в смазке подшипника, он вызывает рифление и выкрашивание на обойме подшипника. Инженеры предотвращают преждевременный выход подшипников из строя, устанавливая заземляющие кольца вала, угольные щетки или электрически изолированные подшипники. Если вы слышите пронзительный воющий шум, исходящий от подшипника двигателя, установленного три месяца назад, вероятно, у вас проблема с канавками.
Управление температурным режимом имеет решающее значение для надежной работы силовой электроники. Преобразование переменного тока в постоянный и обратно в переменный не является абсолютно эффективным; небольшой процент мощности теряется в виде тепла. В крупных промышленных приводах это выделение тепла является значительным. Электрические шкафы должны иметь соответствующие размеры и быть оборудованы вентиляторами с фильтрацией или специальными кондиционерами для поддержания внутренней температуры в безопасных рабочих пределах. Вы не можете просто засунуть привод мощностью 100 л.с. в герметичный металлический ящик в котельной с температурой 100 градусов и ожидать, что он выживет.
Загрязнения окружающей среды представляют серьезную угрозу для открытых печатных плат. Пыль, влага и агрессивные газы могут стать причиной короткого замыкания и преждевременного выхода из строя компонентов привода. Предприятия должны выбрать соответствующий рейтинг корпуса (например, NEMA 12 для пыльных сред или NEMA 4X для зон мытья) для защиты чувствительной электроники. Правильное размещение вдали от прямых источников тепла и чрезмерной вибрации обеспечивает долговременную стабильность установки. Конформное покрытие на печатных платах является обязательным условием, если вы устанавливаете устройство на очистных сооружениях с высоким уровнем сероводорода.
Проверьте наличие электродвигателей на вашем предприятии, чтобы выявить центробежные насосы и вентиляторы, в настоящее время использующие механические дроссельные клапаны или демпферы для регулирования потока.
Установите регистраторы качества электроэнергии на основных электросетях, чтобы установить базовый уровень и определить, потребуется ли оборудование для подавления гармоник, прежде чем добавлять нелинейные нагрузки.
Для всех новых установок указывайте двигатели с инверторным режимом, оснащенные кольцами заземления вала, чтобы предотвратить пробой изоляции и рифление подшипников.
Установите строгий график профилактического обслуживания, направленный на очистку радиаторов, замену воздушных фильтров корпуса и проверку работы охлаждающего вентилятора.
О: Хотя на этих приводах могут работать стандартные двигатели, это не рекомендуется из соображений долгосрочной надежности. Высокочастотное переключение вызывает скачки напряжения, которые ухудшают стандартную изоляцию. Для предотвращения преждевременного выхода из строя следует использовать двигатели с инверторным режимом, которые имеют усиленную изоляцию обмоток и часто имеют защиту подшипников.
Ответ: Они экономят энергию, придерживаясь Законов Сродства. Вместо того, чтобы запускать насос на полной скорости и ограничивать поток с помощью клапана, привод замедляет работу двигателя, чтобы обеспечить точный требуемый расход. Поскольку энергопотребление падает пропорционально снижению скорости, происходит огромная экономия энергии.
О: Устройство плавного пуска контролирует напряжение только на этапах начального запуска и останова, чтобы предотвратить механические удары и броски электрического тока. После запуска двигателя он работает на полной фиксированной скорости. Привод контролирует напряжение и частоту, позволяя плавно регулировать скорость во время нормальной работы.
О: Сетевые реакторы действуют как буфер между приводом и электросетью. Они поглощают переходные напряжения и скачки напряжения в сети, защищая чувствительную электронику внутри привода. Кроме того, они помогают уменьшить гармонические искажения, которые привод возвращает в электрическую систему объекта.
О: Рифление подшипника вызвано синфазным напряжением, возникающим при быстром переключении привода. Это индуцирует напряжение на валу двигателя. Когда напряжение превышает диэлектрическую прочность смазки подшипника, оно вызывает дугу через подшипники на землю, создавая микроскопические ямки, которые в конечном итоге разрушают подшипник.
О: Ограничения по длине кабеля зависят от производителя привода и класса изоляции двигателя. Длинные кабели усиливают скачки напряжения отраженной волны. Обычно при пробегах более 100 футов требуется фильтр dV/dt или синусоидальный фильтр на выходе привода для защиты обмоток двигателя от переходных процессов высокого напряжения.
