Промышленные электродвигатели потребляют огромную часть мировых энергетических ресурсов. Запуск приложений с фиксированной скоростью и постоянной полной производительностью приводит к серьезному расходу энергии. Традиционные методы прямого запуска двигателя (DOL) и механические методы управления расходом, такие как дроссельные клапаны и демпферы, приводят к снижению эффективности работы. Они также приводят к чрезмерному механическому износу и повышенным требованиям к коммунальным услугам. Предприятия больше не могут позволить себе тратить энергию на работу двигателей на полной скорости только для механического ограничения их мощности.
Частотно -регулируемый привод служит окончательным решением для согласования скорости двигателя с фактическими потребностями процесса. Эта технология смещает акцент с базовой функциональности на стратегическое управление энергопотреблением. Это снижает выбросы углекислого газа и улучшает общее управление жизненным циклом оборудования. Управляя электрическим входом двигателя, операторы получают точный контроль над механической выходной мощностью. Вы узнаете, как работают эти приводы, их основные эксплуатационные преимущества и как ориентироваться в реалиях реализации для защиты ваших промышленных систем.
Окупаемость инвестиций в энергию: внедрение частотно-регулируемого привода на нагрузки с переменным крутящим моментом (например, насосы и вентиляторы) дает экспоненциальную экономию энергии, регулируемую законами сходства, часто обеспечивая окупаемость инвестиций в течение 12–24 месяцев, ускоренную программами скидок коммунальных предприятий.
Механическая долговечность: контролируя пусковой ток и обеспечивая плавное ускорение/замедление, частотно-регулируемые приводы устраняют ударные нагрузки, уменьшают гидравлический удар и значительно снижают механическую нагрузку на ремни, шестерни и подшипники.
Точность процесса: частотно-регулируемые приводы заменяют неточное механическое дросселирование точным электрическим контролем скорости, улучшая качество продукции, отзывчивость системы и поддерживая оптимальное давление/поток.
Предостережения по реализации: Для успешного развертывания необходимо снизить определенные электрические риски, включая гармонические искажения, напряжения на валу и отражения напряжения, чтобы предотвратить отказ вторичного оборудования.
Оглавление

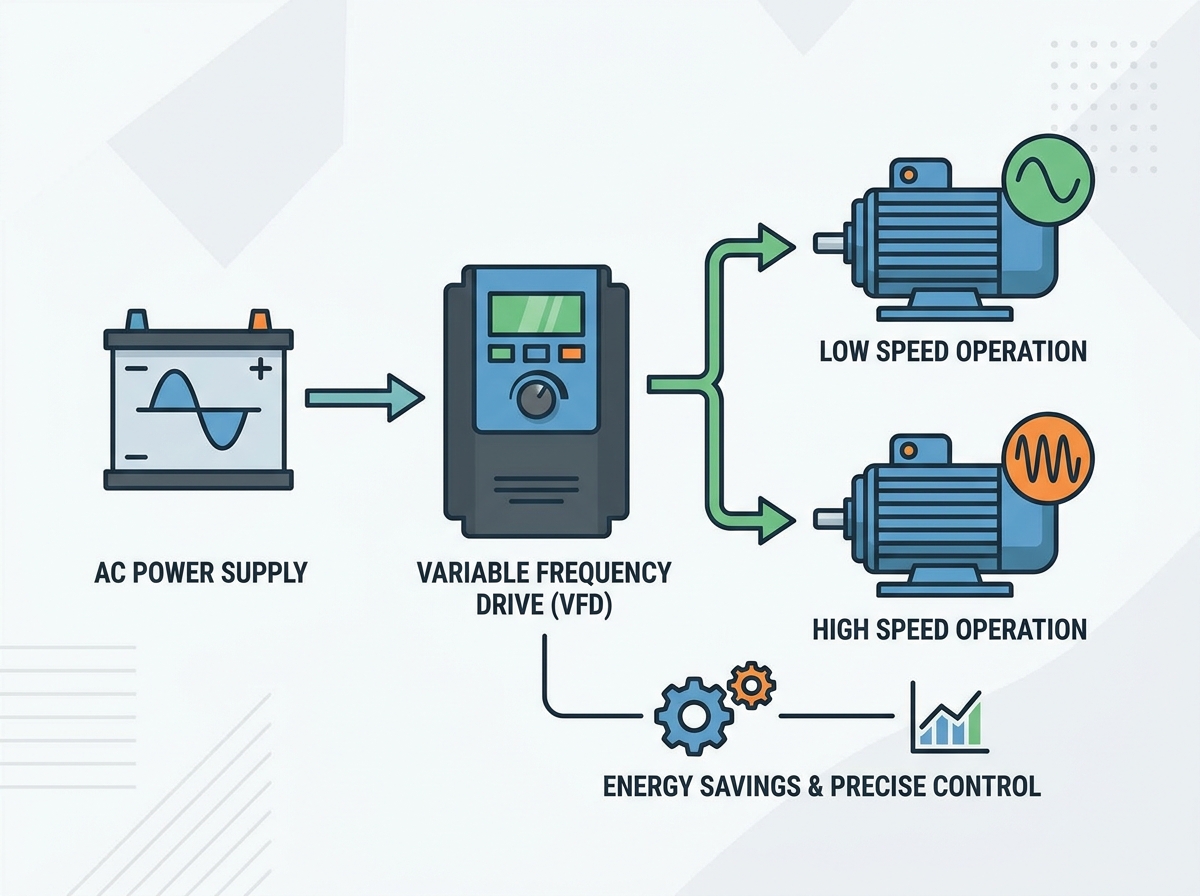

Приводы контролируют скорость двигателя посредством высокоточного трехступенчатого процесса преобразования энергии. Сначала секция преобразователя или выпрямителя получает входящий переменный ток (AC). Он использует диодный мост для преобразования трехфазного переменного тока в пульсирующий постоянный ток (DC). Далее, в шине постоянного тока используется мощная сглаживающая конденсаторная батарея и катушки индуктивности для фильтрации и хранения этого напряжения постоянного тока. Это создает стабильный резервуар мощности постоянного тока. Наконец, секция инвертора преобразует мощность постоянного тока обратно в моделируемый выход переменного тока. Это достигается с помощью биполярных транзисторов с изолированным затвором (IGBT) посредством процесса, называемого широтно-импульсной модуляцией (ШИМ). IGBT включаются и выключаются тысячи раз в секунду. Такое быстрое переключение создает импульсы напряжения различной ширины, имитирующие синусоидальную волну переменного тока.
Существует прямая математическая связь между частотой, измеряемой в герцах (Гц), и скоростью двигателя, измеряемой в оборотах в минуту (об/мин). Снижение частоты замедляет работу двигателя. Однако напряжение также должно падать пропорционально, чтобы поддерживать работоспособность двигателя. Поддержание постоянного соотношения вольт на герц (В/Гц) является абсолютным требованием. Например, для двигателя на 460 В, работающего на частоте 60 Гц, требуется соотношение 7,67 В/Гц. Если привод снижает частоту до 30 Гц, но сохраняет напряжение 460 В, двигатель испытывает сильное магнитное насыщение. Железный сердечник не может справиться с магнитным потоком. Это приводит к тому, что двигатель потребляет чрезмерный ток, что приводит к серьезному перегреву и быстрому выходу из строя обмотки.
Оценка установки требует установления четких, измеримых базовых показателей, прежде чем протягивать какой-либо провод. Вы должны определить целевой процент снижения энергопотребления на основе исторических профилей нагрузки и счетов за коммунальные услуги. Измерьте повышение коэффициента мощности смещения на счетчике электроэнергии, чтобы исключить штрафы за реактивную мощность. Оцените точность регулирования скорости в полевых условиях. Используйте функции компенсации скольжения в параметрах привода, чтобы поддерживать точную частоту вращения даже при неожиданных колебаниях механической нагрузки.
Кроме того, установите допустимые пределы электрического шума и полного гармонического искажения (THD). Высокий коэффициент нелинейных искажений может нарушить работу чувствительных ПЛК и приборов в одной энергосистеме. Успех означает, что привод эффективно управляет двигателем, не загрязняя электрическую сеть объекта. Задокументируйте базовые показания вибрации двигателя и приводимого оборудования. Сравните эти показания после установки, чтобы убедиться, что плавное ускорение привода снижает механическое напряжение.
Наиболее значительное преимущество применимо непосредственно к центробежным насосам и вентиляторам, на которые распространяются законы сродства. Эти законы гласят, что потребляемая мощность зависит от куба скорости двигателя. Это не линейная зависимость; это экспоненциально. Снижение скорости двигателя на 20 % приводит к снижению энергопотребления почти на 50 %. Для снижения скорости на 50 % требуется всего 12,5 % мощности на полной скорости. Эта экспоненциальная зависимость делает динамическое управление скоростью более эффективным по сравнению с механическим дросселированием, при котором двигатель работает со 100% скоростью, а клапан дросселирует выходную мощность.
Скорость двигателя (%) | Расход (%) | Давление/напор (%) | Требуемая мощность (%) |
|---|---|---|---|
100% | 100% | 100% | 100% |
90% | 90% | 81% | 73% |
80% | 80% | 64% | 51% |
50% | 50% | 25% | 12,5% |
Приводы также обеспечивают превосходную коррекцию коэффициента мощности. Они действуют как электрический буфер между энергосетью и индуктивной нагрузкой двигателя. Конденсаторы шины постоянного тока привода обеспечивают реактивную мощность, необходимую двигателю для создания магнитного поля. Это улучшает коэффициент мощности смещения, наблюдаемый энергоснабжающим предприятием, часто приближая его к единице (0,95–0,98). Поддержание высокого коэффициента мощности позволяет избежать дорогостоящих штрафов за коммунальные услуги. Реалистичная система расчета рентабельности инвестиций должна учитывать тарифы на киловатт-часы местных коммунальных предприятий, годовые часы работы и государственные стимулы в области энергоэффективности, такие как программы ENERGY STAR или программы скидок местных коммунальных предприятий.
Современные промышленные предприятия быстро отходят от механического управления потоками. Клапаны, жалюзи и демпферы тратят огромное количество энергии, создавая искусственное сопротивление в системе. Динамический контроль скорости регулирует мощность двигателя непосредственно у источника. Это устраняет необходимость в ограничительных механических устройствах, снижает необходимость технического обслуживания этих механических частей и оптимизирует весь процесс обработки жидкости или воздуха.
Системы управления с обратной связью максимизируют эту эксплуатационную гибкость. Благодаря использованию встроенных ПИД-регуляторов (пропорционально-интегрально-дифференциальных) приводы поддерживают точное давление, расход или температуру без вмешательства человека. Привод получает аналоговый сигнал 4–20 мА или 0–10 В от датчика процесса. Он сравнивает это фактическое показание с запрограммированным заданным значением. Контур ПИД автоматически рассчитывает ошибку и регулирует скорость двигателя в режиме реального времени в соответствии с точным заданным значением, обеспечивая стабильное качество продукции и стабильность системы.
Прямой пуск создает огромную электрическую и механическую нагрузку на промышленные системы. Двигатель, запущенный непосредственно через линию, мгновенно потребляет до 600 % тока полной нагрузки. Это создает сильный механический удар, который рвет ремни, срезает шпонки сцепления и повреждает коробки передач. Приводы обеспечивают контролируемую программируемую последовательность разгона. Они постепенно увеличивают напряжение и частоту от нуля до рабочей скорости, сохраняя пусковой ток низким и управляемым.
Устранение механических ударов во время запуска продлевает срок службы муфт, ремней и самих подшипников двигателя. Он также защищает обширную трубопроводную инфраструктуру. Запрограммированные темпы замедления исключают «гидравлический удар» в жидкостных системах. Когда насос внезапно останавливается, кинетическая энергия движущейся жидкости попадает в обратные клапаны и колена труб. Постепенная остановка защищает клапаны, механические уплотнения и сварные швы труб от этих разрушительных скачков высокого давления.
Инженеры и электрики часто спорят между выбором устройств плавного пуска и полных приводов. Устройства плавного пуска имеют четкие и жесткие ограничения. Они управляют двигателем только во время коротких фаз запуска и остановки. Они используют SCR (кремниевые управляемые выпрямители) для снижения начального напряжения и ограничения пускового тока. Однако, как только двигатель достигает полной скорости, внутренний байпасный контактор замыкается. Затем двигатель работает напрямую от сети. Устройство плавного пуска не обеспечивает абсолютно никакого непрерывного контроля скорости и не дает нулевой динамической экономии энергии при нормальной работе.
Используйте строгую матрицу решений для спецификации. Выбирайте привод для непрерывного управления процессом, изменения скорости и динамической экономии энергии при нагрузках с переменным крутящим моментом, таких как вентиляторы и насосы. Выбирайте устройство плавного пуска исключительно для смягчения механических ударов и снижения пускового тока в устройствах с фиксированной скоростью, где требуется непрерывная работа на полной скорости, например, в больших камнедробилках или тяжелых измельчителях, которым не выгодна работа на пониженных скоростях.
Особенность | Прямой доступ (DOL) | Мягкий стартер | Частотно-регулируемый привод |
|---|---|---|---|
Пусковой ток | До 600% | 200% - 300% | Менее 150 % |
Контроль скорости | Нет (фиксированная скорость) | Нет (фиксированная скорость) | Полный непрерывный контроль |
Экономия энергии | Никто | Минимальный | Высокий (при переменном крутящем моменте) |
Механический шок | Серьезный | Низкий | Устранено |
Гармонические искажения | Никто | Только во время старт/стоп | Непрерывный (требуется смягчение последствий) |
Тип нагрузки определяет программирование привода, его размер и выбор оборудования. Нагрузки с переменным крутящим моментом, такие как вентиляторы HVAC и центробежные водяные насосы, требуют квадратичных профилей В/Гц. Эти профили оптимизируют потребление энергии на более низких скоростях, где для перемещения жидкости или воздуха требуется значительно меньший крутящий момент. Здесь основное внимание уделяется максимизации энергоэффективности и использованию законов сродства.
Нагрузки с постоянным крутящим моментом ведут себя совершенно по-другому. К ним относятся конвейеры, экструдеры, подъемники и объемные насосы. Эти применения требуют высокого пускового крутящего момента для преодоления статического трения и требуют значительной перегрузочной способности во время работы. Спецификации обычно требуют тяжелого режима работы с возможностью перегрузки 150% в течение 60 секунд. Для этих нагрузок часто необходимы возможности бездатчикового векторного управления для поддержания точного регулирования крутящего момента и скорости на очень низких рабочих скоростях.
Физическая среда установки определяет необходимую номинальную мощность корпуса. Размещение стандартного привода с открытой вентиляцией в суровых промышленных условиях гарантирует преждевременный выход из строя из-за пыли или влаги. Выбирайте классы NEMA или IP строго в зависимости от условий окружающей среды.
Оцените помещение установки на предмет контроля температуры и содержания в воздухе загрязняющих веществ.
Корпуса NEMA 1 (IP20) следует указывать только для чистых электрических помещений с кондиционируемым климатом или ЦУД.
Укажите корпуса NEMA 12 (IP54) для пыльных промышленных помещений, производственных цехов и зон, требующих защиты от капель неагрессивных жидкостей.
Укажите корпуса NEMA 4X (IP66) для промывных помещений, предприятий пищевой промышленности, наружной установки или зон, подверженных воздействию агрессивных химикатов.
Обеспечьте достаточный зазор вокруг корпуса для надлежащего отвода тепла, независимо от рейтинга NEMA.
Современные приводы функционируют как высокоинтеллектуальные узлы в более крупных сетях автоматизации предприятий. Перед покупкой внимательно оцените совместимость протокола связи. Убедитесь, что привод поддерживает необходимые промышленные сети изначально или через карты расширения. Общие протоколы включают EtherNet/IP, Modbus TCP, PROFINET или BACnet для автоматизации зданий. Это обеспечивает бесшовную интеграцию ПЛК и SCADA, снижая требования к проводному подключению.
Сетевая интеграция открывает расширенные возможности диагностики и устранения неполадок. Операторы могут получить удаленный доступ к данным профилактического обслуживания. Сюда входит мониторинг температуры радиатора, уровней напряжения на шине постоянного тока и аномалий тока. Эти данные помогают группам технического обслуживания планировать вмешательства до того, как произойдет катастрофический отказ двигателя, сводя к минимуму незапланированные простои оборудования и производственные потери.
Приводы создают нелинейные нагрузки, которые искажают качество электроэнергии на объекте. Секция выпрямителя потребляет ток от сети короткими сильными импульсами, а не плавной непрерывной синусоидальной волной. Это создает гармонические искажения, которые возвращаются в электрическую сеть. Высокие гармоники могут перегревать распределительные трансформаторы, беспорядочно отключать автоматические выключатели и нарушать работу чувствительной электроники на предприятии.
Стратегии смягчения последствий необходимы для поддержания качества электроэнергии и защиты инфраструктуры. Установите 3-процентные или 5-процентные сетевые реакторы или дроссели постоянного тока, чтобы добавить импеданс и сгладить потребляемый ток. Для более строгого соответствия стандартам IEEE 519 в общей точке подключения используйте пассивные фильтры гармоник. В высокочувствительных средах используйте активные входные преобразователи (AFE), которые используют IGBT в секции выпрямителя для активного подавления гармонических частот и поддержания чистой синусоидальной волны.
Высокочастотное переключение при широтно-импульсной модуляции (ШИМ) создает явление, известное как синфазное напряжение. Это индуцирует электрические токи вдоль вала двигателя. Поскольку ротор изолирован смазкой подшипников, эти токи на валу накапливаются, пока не найдут путь к земле. Обычно они проходят непосредственно через подшипники двигателя. Эта непрерывная электрическая дуга вызывает микроскопическую точечную коррозию, рифление на обоймах подшипников и, в конечном итоге, катастрофический выход подшипника из строя.
Для обеспечения долговечности двигателя необходимо принять профилактические меры. Оснастите двигатели кольцами заземления вала (например, кольцами AEGIS), чтобы обеспечить безопасный путь с низким сопротивлением для достижения индуцированными токами земли, полностью минуя подшипники. Используйте изолированные подшипники на неприводной стороне двигателей большей мощности (обычно мощностью более 100 л.с.), чтобы разорвать контур контурного тока. Убедитесь, что применяются правильные методы высокочастотного соединения и заземления с использованием плетеных заземляющих лент между корпусом двигателя и шасси привода.
Работа стандартного двигателя переменного тока на низких скоростях приводит к серьезному термическому риску. В стандартном двигателе для вентиляции используется вентилятор охлаждения, установленный на валу. Когда частота вращения двигателя падает, этот вентилятор экспоненциально теряет свою эффективность. Если двигатель продолжает потреблять высокий ток для управления нагрузкой с постоянным крутящим моментом на низких скоростях, он быстро перегреется и сгорит внутреннюю изоляцию обмотки.
Всегда указывайте двигатели для инверторного режима, соответствующие стандартам NEMA MG1, часть 31. Эти двигатели оснащены модернизированными системами изоляции класса F или H, способными выдерживать более высокие термические нагрузки и скачки напряжения. Для экстремально низкоскоростных применений с постоянным крутящим моментом (например, непрерывной работы конвейера со скоростью 10%) установите вспомогательные охлаждающие вентиляторы с постоянной скоростью. Эти вентиляторы работают от отдельной силовой цепи и поддерживают максимальный поток воздуха через ребра двигателя независимо от скорости вала главного двигателя.
Длинные кабели, проходящие между приводом и двигателем, усиливают опасные скачки напряжения. Это явление известно как явление отраженной волны. Быстрые импульсы напряжения ШИМ распространяются по кабелю, попадают в несогласованность импедансов на клеммах двигателя, отражаются назад и смешиваются с входящими импульсами. Эти усиленные выбросы могут легко превысить 1500 В в системе с напряжением 480 В, пробивая стандартную изоляцию обмотки двигателя и вызывая короткое замыкание.
Для длинных кабелей необходимы физические решения для защиты двигателя. Строго соблюдайте ограничения максимальной длины кабеля, указанные производителем привода. Используйте экранированные кабели ЧРП с симметричным заземлением для подавления электрических помех и балансировки синфазных токов. Установите фильтры du/dt или синусоидальные фильтры на выходе привода, если длина кабеля превышает 50–100 футов. Эти фильтры сглаживают резкие импульсы напряжения ШИМ в более мягкую форму, прежде чем они распространятся по проводу.
Проведите комплексный энергетический аудит вашего предприятия, чтобы определить высоконагруженные приложения с переменным крутящим моментом, которые обеспечат наиболее быструю окупаемость.
Рассчитайте потенциальную экономию энергии, приняв во внимание местные программы скидок на коммунальные услуги, часы работы и законы о родстве.
Проконсультируйтесь с квалифицированным системным интегратором, чтобы определить точную топологию привода, размеры для тяжелого и нормального режима работы, а также требуемый рейтинг корпуса NEMA.
Соблюдайте строгие рекомендации по установке в отношении типов экранированных кабелей, максимальной длины кабелей и заземления вала двигателя, чтобы обеспечить долгосрочную надежность системы.
Перед установкой установите базовые показатели вибрации и качества электроэнергии, чтобы впоследствии проверить улучшение производительности и соответствие гармоникам.
О: Инвертор на самом деле представляет собой особую внутреннюю ступень привода. Это последняя секция, которая преобразует мощность постоянного тока обратно в моделируемую мощность переменного тока с помощью IGBT. Однако во многих промышленных условиях эти термины используются как взаимозаменяемые для описания всего приводного устройства.
О: Нет. Вы должны использовать двигатели с инверторным режимом работы, разработанные специально для привода. Стандартным двигателям не хватает улучшенной изоляции обмоток, необходимой для выдерживания скачков напряжения ШИМ. Они также перегреваются на низких скоростях, потому что их внутренние охлаждающие вентиляторы перестают работать.
Ответ: Экономия от 20% до 50% является обычной для устройств с переменным крутящим моментом, таких как центробежные насосы и вентиляторы, благодаря законам сродства. Однако экономия энергии незначительна в приложениях с постоянным крутящим моментом, таких как конвейеры, где привод используется в основном для управления процессом.
О: Они продлевают срок службы механических устройств, обеспечивая плавный пуск и устраняя механические удары. Однако они могут привести к электрическому повреждению подшипников двигателя и изоляции обмоток, если не будут реализованы надлежащие меры по снижению риска, такие как заземляющие кольца вала и выходные фильтры.
О: Сетевой дроссель — это защитный индуктивный компонент, установленный между сетью питания и приводом. Он поглощает переходные процессы в линии электропередачи, балансирует сопротивление линии и уменьшает гармонические искажения. Их настоятельно рекомендуется использовать для защиты как привода, так и электросети объекта.
О: Расстояние ограничено падением напряжения и усилением отраженных волн. Длинные кабели вызывают скачки напряжения, которые разрушают изоляцию двигателя. Для кабелей длиной более 50–100 футов обычно необходимо установить фильтры du/dt или синусоидальные фильтры.
А: Да. Внутренняя шина постоянного тока привода действует как буфер, корректируя коэффициент мощности смещения почти до единицы (0,95–0,98) на стороне линии. Это защищает объекты от повышений коэффициента мощности электросети, независимо от фактического коэффициента мощности двигателя.
