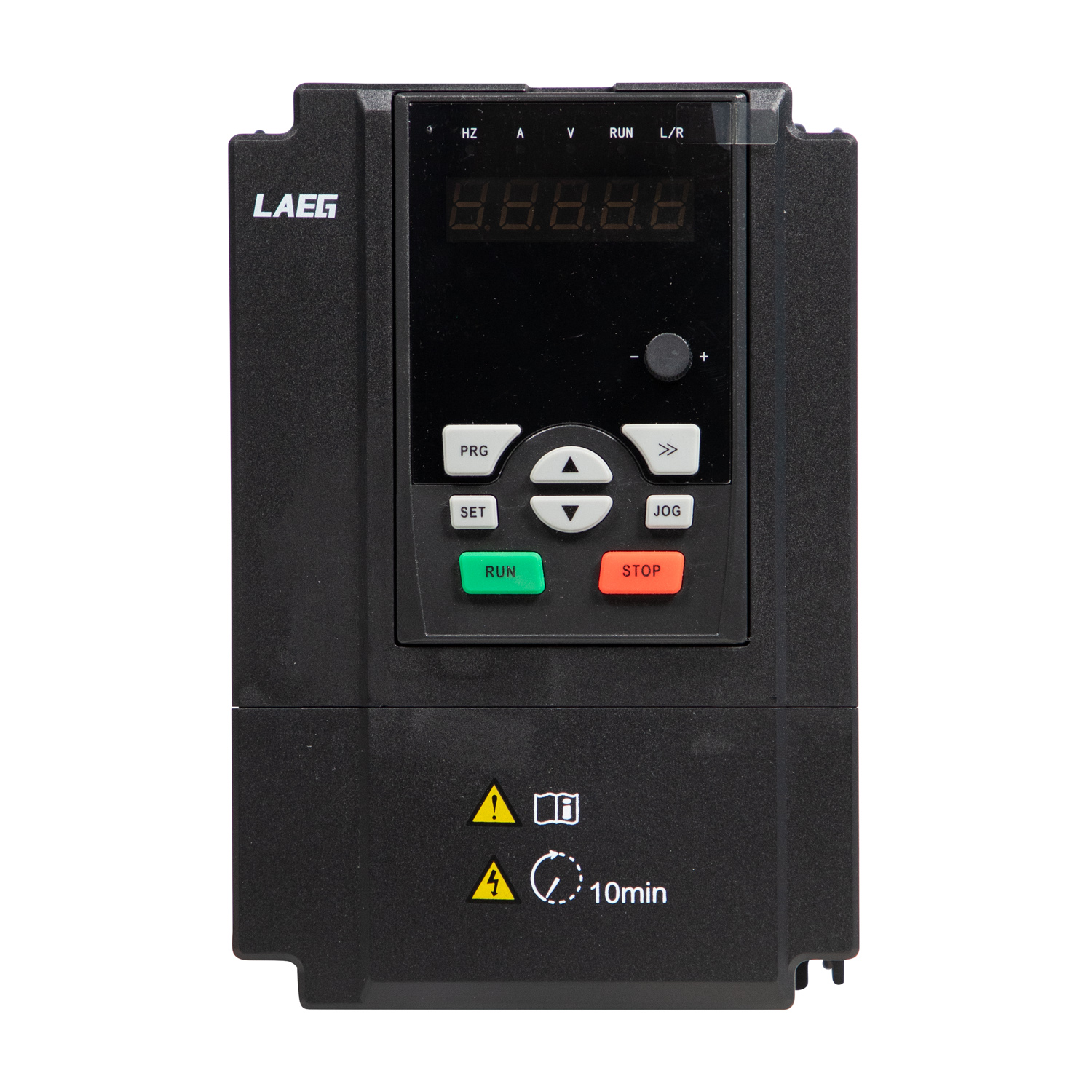

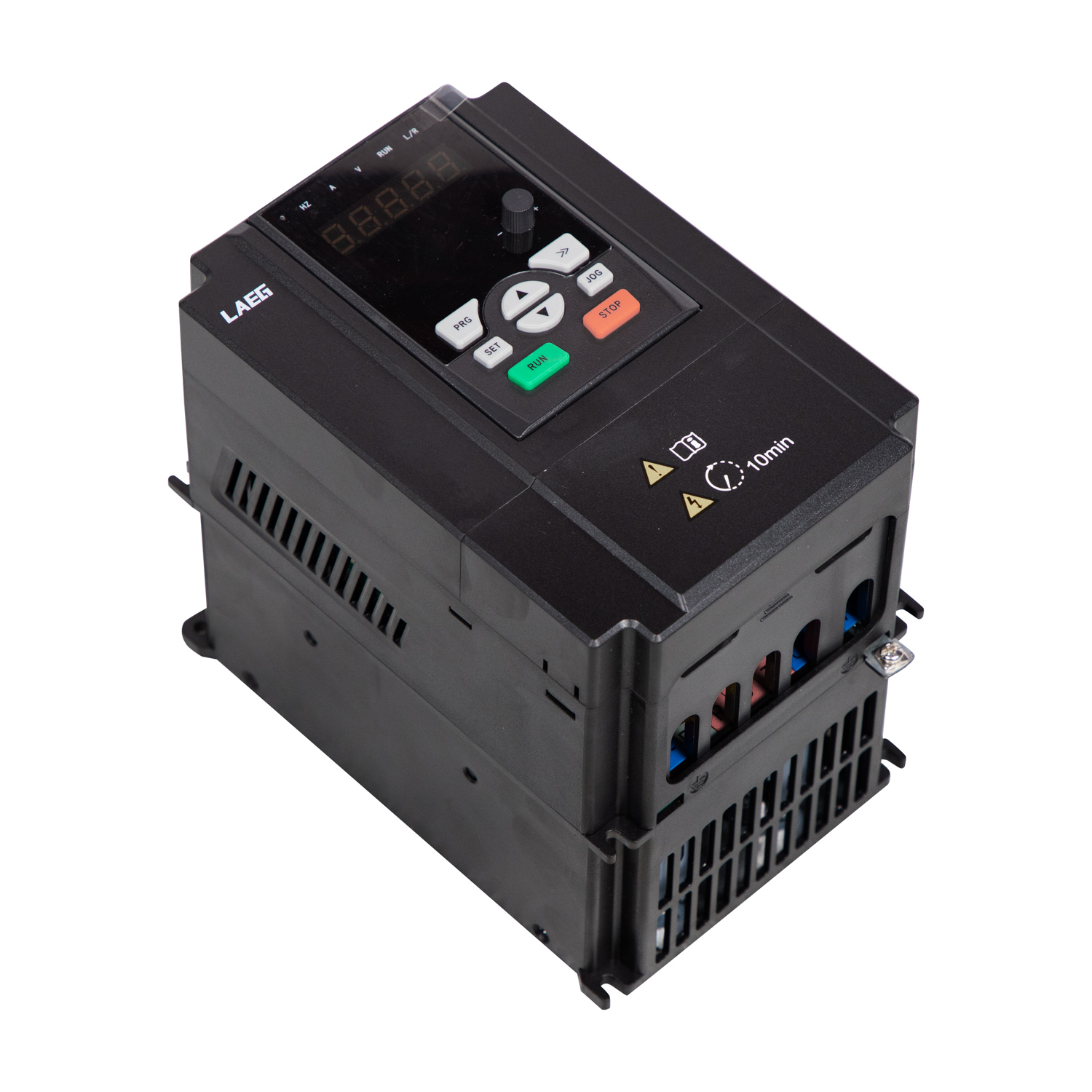

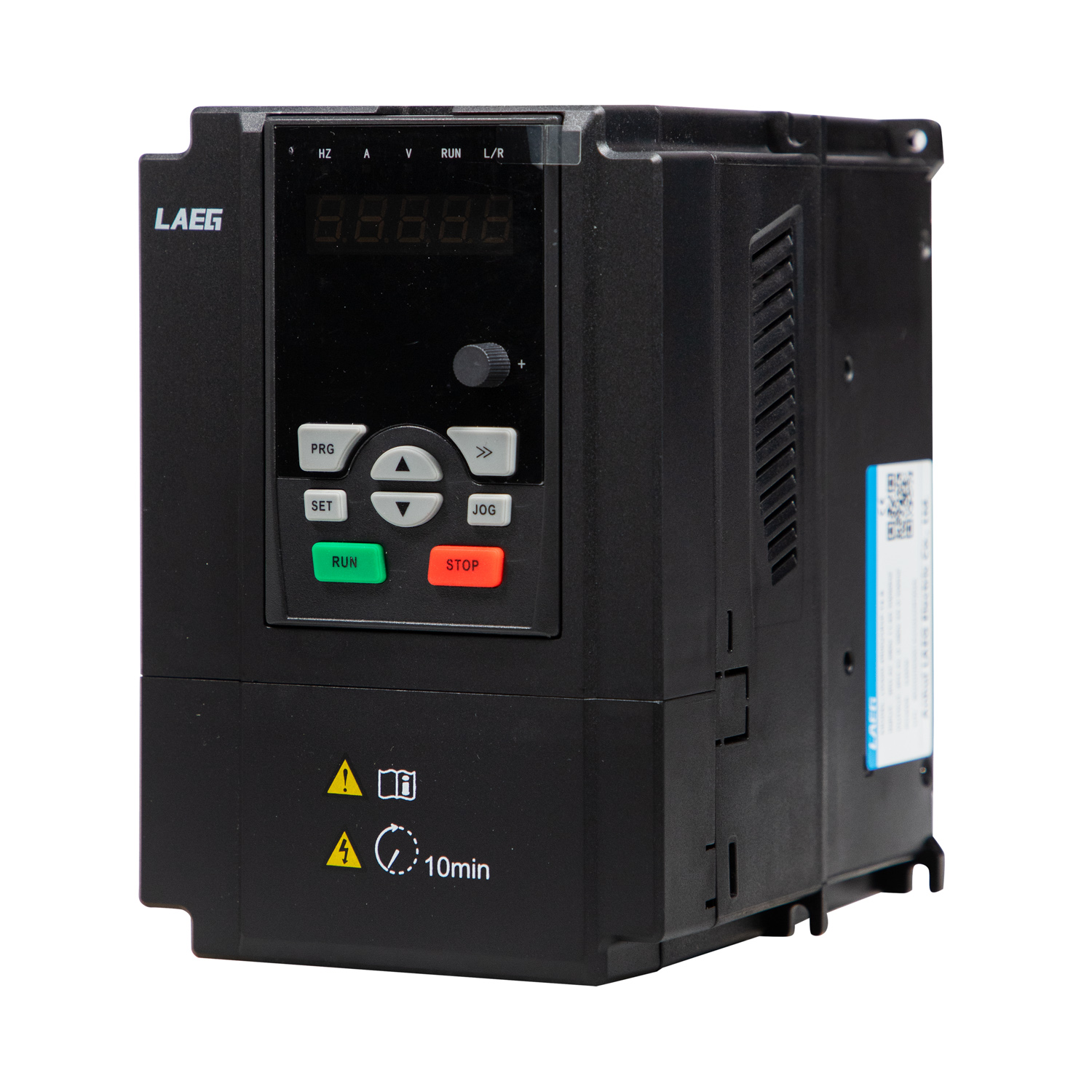

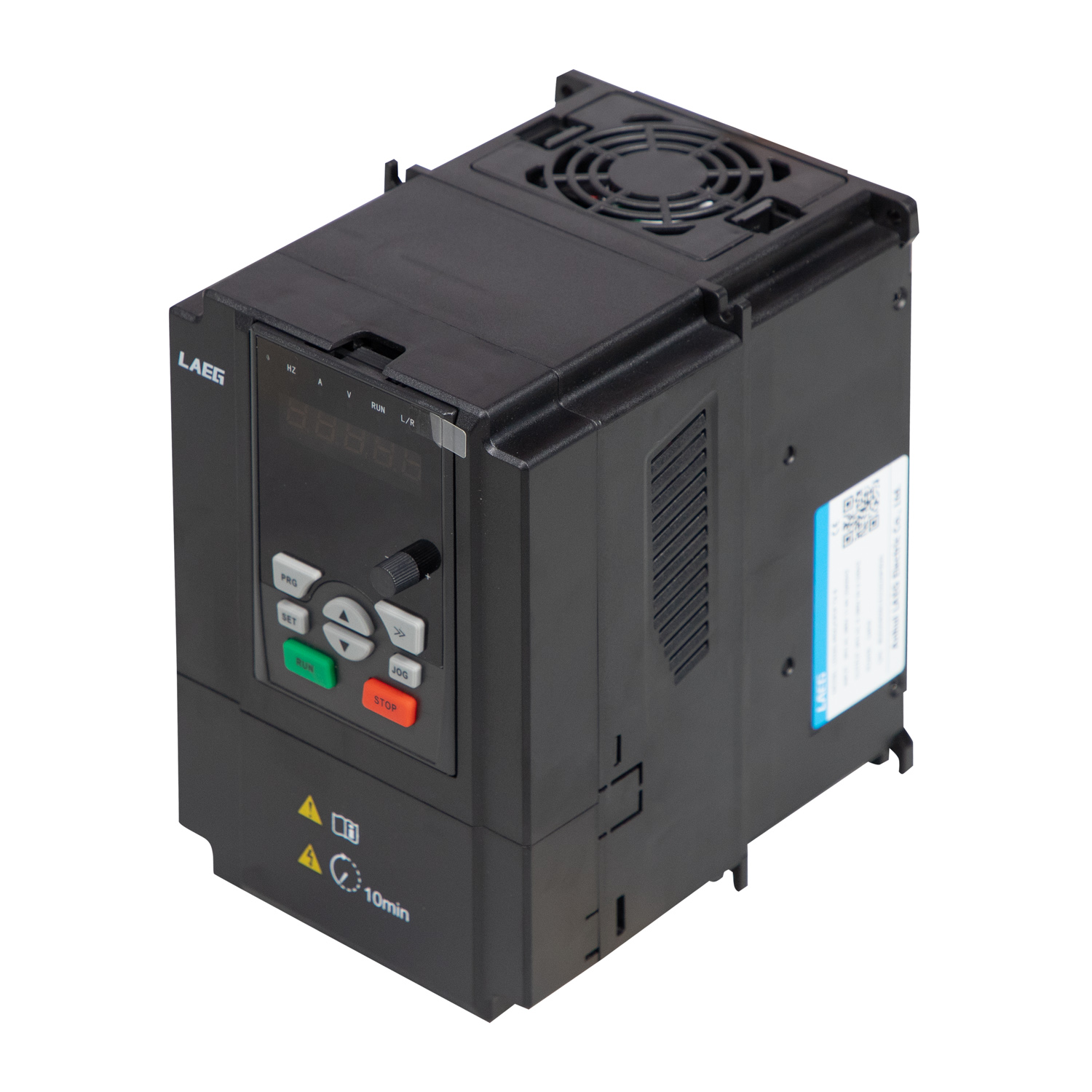

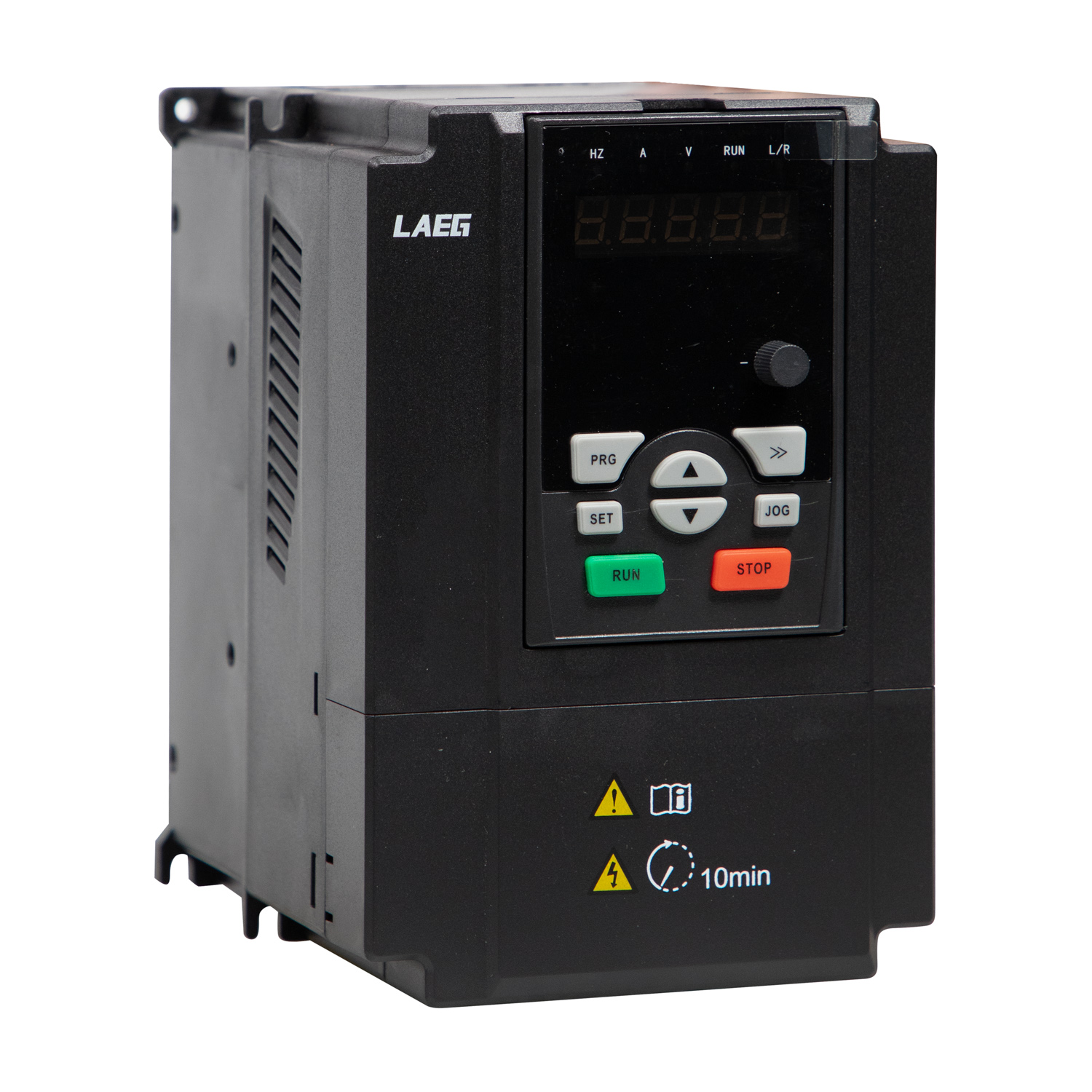

Высокопроизводительный драйвер серии LD320

проект

спецификации

Внедорождение

Аналоговый   вход

2-й/напряжение тока переключения сигнала, напряжение 0-10 В, ток 0-20MA

Цифровой ввод

5 каналов/выделение OptoCoupler, включая 1 высокоскоростный вход импульса, с максимальной частотой входного импульса до 100 кГц

аналоговый   выход

2 канала/выходной выход на напряжение 1-10 В, ток-выходной диапазон 0-20MA, тип выходного сигнала может быть переключен

Цифровой   выход

2-й/OptoCoupler выделение/открытый вывод коллектора/номинальный ток 20 мА (DO, HDO)

Цифровой  выход пульса

2 канала/Optocoupler изоляция/открытый коллекционный импульс (трюка или PWM) выход (DO, HDO), включая

1 канал высокоскоростного выхода импульса, максимальная частота выходного импульса может достигать 100 кГц

реле   вывод

2-й/обычно  открытый  и  обычно  закрытый  контакт/250VAC-3A

режим       связи

Стандартный  протокол   связи   Modbus-485

Контроль

характеристика

Режим   управления

V/F Control; PG Free Vector Control (SVC); С управлением вектором PG

Режим   настройки частоты

Многочисленные методы настройки, такие как настройка клавиатуры, аналоговая настройка количества, настройка импульса, настройка связи и т. Д.

Частотный   контроль

0,01-500,00 Гц

Точность контроля  частоты

Цифровая настройка: 0,01 Гц; Аналоговая настройка: максимальная частота x 0,025%

скорость   диапазона

1: 200 (SVC);          1: 1000 (FVC)

Устойчивый   диапазон

± 0,5%(SVC); ± 0,02%(FVC)

Ускорение и время замедления

1,0-3600,0 секунд (время ускорения и замедления может быть установлено отдельно, а характеристики S могут быть переключены)

Управляющий управлением

Точечный диапазон частот: 0,00 Гц-100,00 Гц; Время ускорения точки: 0,0S-3600S

Начальный крутящий момент

0,5 Гц 150%(SVC) регулируется, учитывая емкость частотного преобразователя; 3,0 Гц 100%(V/F)

Ускорение   крутящего момента

Автоматическое увеличение крутящего момента; Регулируемое ручное увеличение крутящего момента на 0,1%-30,0%

Тормозный  крутящий момент

Торможение торможения торможение  (125%), торможение DC  (20%)

DC торможение

Время торможения: 0,0S-36,0 с; Торм торможения: 0,0%-100,0%

управление временем

Диапазон времени  :  0,0 мин-6500 мин

Управление пидом

Встроенная функция PIO для удобного управления процессами в закрытом контуре

V над кривой F

Линейная, многоточечная пользовательская кривая, 1,1-2,0 Произвольная кривая спуска

Управление скоростью многоэтажного

Buit-in Simple PLC может управлять максимальной 16-скоростной частотой логики

Носитель регулируется

Регулируется от 1,0 до 16,0 кГц, регулируемые в соответствии с температурой модуля

Сигнал настройки частоты

10-+10,0-+10,4-20MA,  высокочастотный  импульс,  PWM  Pulse

Защита

функция

Перегрузка емкости

G: 150% 60S 200% 2S; P: 120% 60S 150% 1S

Мгновенный  перегруз/

защита короткого замыкания

Автоматически сокращать выход, когда номинальный выходной ток превышает 200%

Перевалено/вторичная защита напряжения

Когда напряжение постоянного тока шины слишком низкое (360 В) или слишком высокое (800 В), двигатель свободно останавливается (за исключением торможения)

Защита от потери фазы

Когда на входном или выходном конце происходит потеря фазы, двигатель свободно останавливается

Защита от перегрева

Когда температура радиатора составляет ≥85 ℃, двигатель свободно останавливается; Порог защиты температуры может быть свободно установлен в соответствии с температурой окружающей среды

моторная защита

Аналоговый вход может быть подключен к входам датчика температуры (PT100, PT000) для достижения защиты от перегрева двигателя

Защита при киоске

Использование датчиков тока для обнаружения профилактики профилактики стойло

Защита от земли

Использование датчиков тока для обнаружения

Мгновенная остановка

Посложением для снижения составацирования, хотя и энергии обратной связи нагрузки, конветер Fatecy может сохранять непрерывную работу в течение короткого периода времени

Спецификации

Счетка

Рейтинг  ввода

Напряжение: 1/3PH     220V ± 20%; 3PH     380V ± 20%; частота: 50 Гц/60 Гц ± 5%

Охлаждение и защита

18,5 кВт: 1ip10; принудительное  воздушное  охлаждение

Использование   среды

Температура: -10 ℃-+40 ℃ Высота: не выше 1000 м; В помещении, без коррозионных газов

Сохранить  среду

Температура: -20 ℃-+65 ℃  Влажность: 20-90%RH (без  конденсации  )  Вибрация  составляет  менее  6 м/с  квадрат (0,6 г)
