Неправильный выбор оборудования управления двигателем создает серьезные эксплуатационные и финансовые риски для любого предприятия. Если вы установите неправильный привод, вы столкнетесь с преждевременным выходом из строя двигателя, чрезмерными гармоническими искажениями и незапланированными простоями оборудования. Частая ошибка при закупках заключается в выборе привода исключительно на основании мощности. Этот подход полностью игнорирует критические переменные, такие как динамика нагрузки, рабочий цикл, экологические опасности и требования к сетевой интеграции. Если полагаться только на мощность, это часто приводит к неэффективной работе систем и перегоранию компонентов.

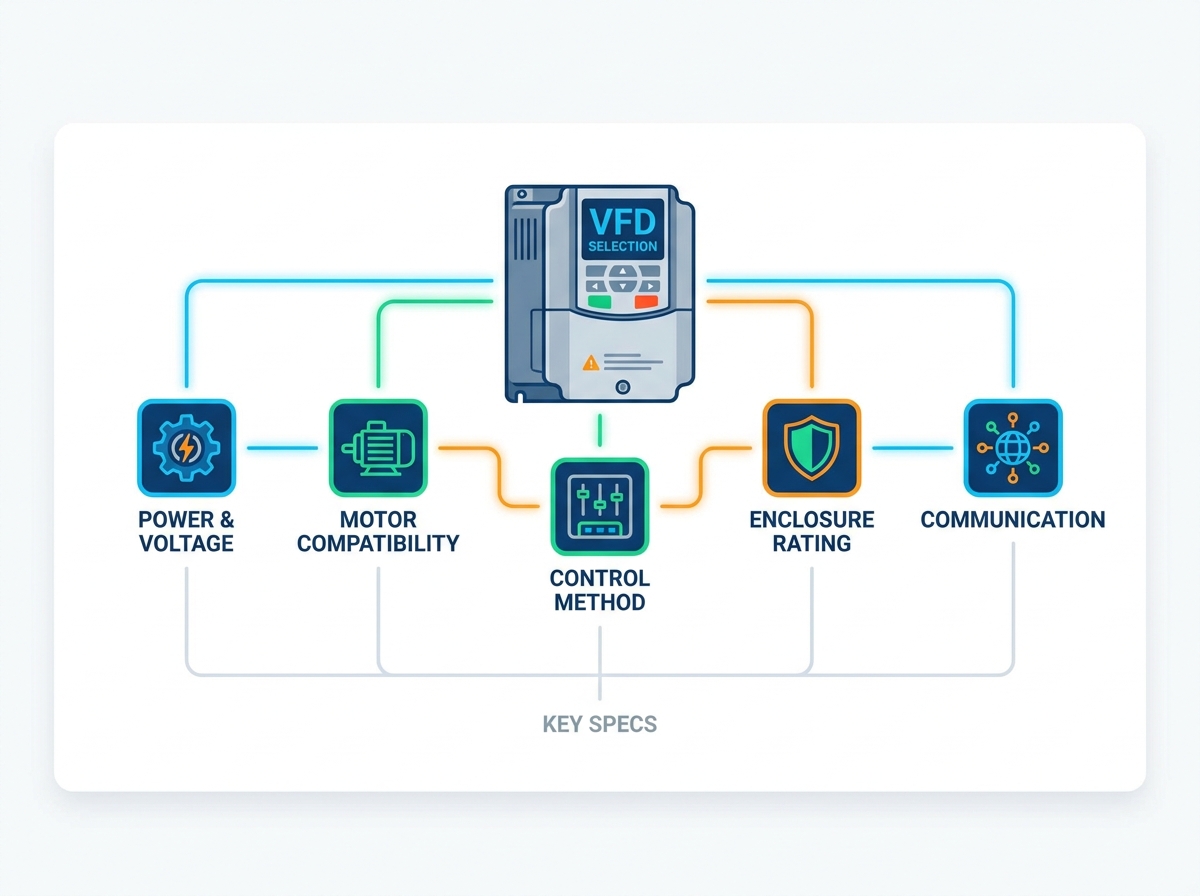

Чтобы предотвратить подобные сбои, вам нужна структурированная система оценки, основанная на наиболее важных технических спецификациях. Анализируя механическую нагрузку, электропитание и рабочую среду, вы гарантируете, что выбранный преобразователь частоты соответствует технологическим требованиям, инфраструктуре предприятия и долгосрочным целям надежности. В следующей разбивке подробно описаны точные характеристики, которые вы должны оценить, прежде чем завершить выбор оборудования.
Всегда выбирайте привод, исходя из силы тока полной нагрузки (FLA), а не мощности двигателя, чтобы учесть неэффективность работы и колебания напряжения.
Сопоставьте перегрузочную способность привода и возможности регулирования скорости с конкретным профилем нагрузки (постоянный крутящий момент или переменный крутящий момент) и рабочим циклом.
Внутренние аппаратные компоненты, в частности типы конденсаторов шины постоянного тока (электролитические, пленочные или масляные) и схемы предварительной зарядки, определяют долгосрочную надежность и срок службы привода.
Факторы окружающей среды определяют требуемый класс защиты (NEMA/IP); недостаточное указание этого параметра приводит к быстрой деградации компонентов из-за пыли, влаги или тепла.
Требования к интеграции — от базового проводного ввода-вывода до современных протоколов промышленного Ethernet и интерфейсов ввода в эксплуатацию — должны быть определены до покупки.
Оглавление
Механические особенности вашего применения определяют успех вашей установки. Привод должен подавать достаточный ток для создания необходимого крутящего момента на всех рабочих скоростях без перегрева. Это становится особенно важным в условиях кратковременной нагрузки. Если не согласовать привод с профилем нагрузки, вы гарантируете нестабильность работы и частые неприятные отключения.
Вы должны правильно классифицировать свою нагрузку, прежде чем рассматривать какие-либо другие спецификации. Вентиляторы и центробежные насосы представляют собой нагрузки с переменным крутящим моментом. В этих приложениях требования к крутящему моменту значительно снижаются при более низких скоростях. Стандартная перегрузочная способность 110 % в течение 60 секунд легко справляется с такими нагрузками. И наоборот, конвейеры, экструдеры и объемные насосы действуют как нагрузки с постоянным крутящим моментом. Они требуют постоянного крутящего момента во всем диапазоне скоростей. Для обеспечения высокого пускового момента и устойчивой работы на низких скоростях вам необходима перегрузочная способность от 150% до 200%.
Тип нагрузки | Примеры применения | Характеристика крутящего момента | Требуемая перегрузочная способность |
|---|---|---|---|
Переменный крутящий момент | Центробежные вентиляторы, центробежные насосы, воздуходувки | Крутящий момент уменьшается пропорционально квадрату скорости. | 110% на 60 секунд |
Постоянный крутящий момент | Конвейеры, экструдеры, миксеры, подъемники | Крутящий момент остается постоянным независимо от скорости | От 150% до 200% в течение 60 секунд. |
Простые приложения полагаются на управление В/Гц (Вольт на Герц) для базового регулирования скорости. Это нормально работает для стандартного вентилятора. Однако приложения, требующие точного регулирования скорости и высокого крутящего момента на скоростях, близких к нулю, требуют бездатчикового векторного управления или векторного управления с обратной связью. Необходимо определить требуемый коэффициент изменения скорости. Передаточное число 10:1 означает, что двигатель может работать на одной десятой базовой скорости. Передаточное число 1000:1 требует обратной связи от энкодера с обратной связью, чтобы обеспечить медленную работу двигателя без остановки или перегрева.
Сильно циклические или прерывистые рабочие циклы расширяют температурные пределы оборудования привода. Вы должны точно указать требования ко времени ускорения и торможения в зависимости от процесса. Высокоинерционные нагрузки, такие как большие центрифуги или маховики, требуют быстрого замедления. Эти приложения требуют использования динамических тормозных резисторов или рекуперативных приводов для безопасного рассеивания избыточной энергии. Без тормозных резисторов привод отключится из-за перенапряжения во время замедления.
Перегрев двигателя на низких скоростях представляет собой огромный риск в приложениях с постоянным крутящим моментом. В стандартных двигателях для охлаждения используются вентиляторы, установленные на валу. Когда двигатель работает медленно, вентилятор перемещает меньше воздуха, но двигатель по-прежнему полностью выделяет тепло. Смягчите это, проверив коэффициент регулирования двигателя. Вы также можете использовать вспомогательный вентилятор для принудительного охлаждения или выбрать специальный инверторный двигатель, разработанный специально для низкоскоростного управления температурой.
Установление базовых требований к электричеству и оборудованию предотвращает немедленные сбои при вводе в эксплуатацию. Выходная мощность привода должна идеально соответствовать фактическим электрическим характеристикам двигателя. Кроме того, внутренняя конструкция устройства должна соответствовать ожидаемому жизненному циклу оборудования вашего предприятия.
Лошадиная сила служит теоретической механической метрикой. Ток полной нагрузки (FLA) представляет собой практический электрический показатель для определения размера привода. Выбор привода должен осуществляться в соответствии с паспортной табличкой двигателя FLA. Это становится критически важным при подборе двигателей с разными классами эффективности или старых устаревших двигателей. КПД двигателя и коэффициент мощности напрямую влияют на фактическое потребление тока. Два 50-сильных двигателя могут иметь совершенно разные показатели FLA. Калибровка по FLA остается единственным надежным методом.
Найдите паспортную табличку двигателя и запишите FLA для вашего конкретного рабочего напряжения.
Проверьте каталог производителя привода, чтобы узнать номинальный постоянный выходной ток.
Убедитесь, что непрерывный выходной ток привода превышает FLA двигателя.
Учитывайте требуемый процент перегрузки (110 % или 150 %) в зависимости от типа нагрузки.
Точно согласуйте напряжение и частоту сети объекта с входным сигналом привода. Общие напряжения включают 230 В, 460 В и 575 В. Для приложений с однофазным преобразованием в трехфазное необходимо применить правило снижения номинальных характеристик на 50 %. При питании трехфазного двигателя от однофазного источника входные выпрямители привода работают вдвое тяжелее. Необходимо удвоить размер диска, чтобы предотвратить выход из строя внутренних компонентов.
Конструкция конденсаторов шины постоянного тока определяет долговечность устройства. Это основные быстроизнашивающиеся компоненты внутри корпуса.
Тип конденсатора | Типичная продолжительность жизни | Пригодность приложения |
|---|---|---|
электролитический | 7–10 лет | Стандартные коммерческие и легкие промышленные применения. Экономичный. |
Тип пленки | 10–15 лет | Суровые условия с более высокими температурами окружающей среды. Повышенная термостойкость. |
Маслонаполненный | 20–30 лет | Приводы тяжелого или среднего напряжения. Максимальная надежность для критически важной инфраструктуры. |
Вы также должны убедиться в наличии надежной схемы предварительной зарядки. В этой схеме используются контакторы и резисторы или тиристоры для ограничения пускового тока при включении питания. Без схемы предварительной зарядки первоначальный всплеск электричества приведет к преждевременному разрушению конденсаторов шины постоянного тока.
Оцените компромисс между покупкой привода точного размера и увеличением размера на один размер корпуса. Увеличение размера увеличивает тепловой запас. Это помогает устройству справляться с неожиданными провалами напряжения и продлевает срок службы внутренних компонентов. В тяжелых промышленных условиях превышение размера корпуса на один размер часто оправдывает первоначальные капиталовложения, предотвращая раннюю замену.
Физическое расположение оборудования диктует требования к его механической защите. Загрязнения в воздухе, температура окружающей среды, высота над уровнем моря и влага быстро разрушают электронику привода. Вы должны указать правильный физический корпус для защиты внутренних плат.
Неправильный выбор корпуса гарантирует короткий срок службы вашего оборудования. Корпуса NEMA 1 (IP20) подходят для чистых электрических помещений с климат-контролем или для чистых шкафов центра управления двигателем (MCC). Корпуса NEMA 12 (IP54) являются обязательными для типичных производственных помещений. Они защищают от переносимой по воздуху пыли, волокон и легких брызг жидкости. Корпуса NEMA 4/4X (IP66) необходимы для промывных сред, наружной установки или высококоррозионных сред, таких как очистные сооружения или предприятия химической переработки.
Необходимо снизить номинальные характеристики привода при высоких температурах окружающей среды. Большинство стандартных устройств рассчитаны на температуру 40°C (104°F). Если в вашей электротехнической комнате температура достигает 50°C, вам необходимо увеличить мощность привода, чтобы он мог справиться с жарой. Высота также играет важную роль. На высоте более 1000 метров (3300 футов) воздух становится разреженным и снижает эффективность охлаждения. Вы должны снижать выходной ток примерно на 1% на каждые 100 метров выше порога в 1000 метров. Учитывайте проводящую пыль, такую как углеродная сажа или металлическая стружка, путем определения защитного покрытия на внутренних печатных платах (PCB). Это покрытие предотвращает катастрофические короткие замыкания.
Установка приводов стандарта NEMA 1 в невентилируемых или плотно упакованных шкафах приводит к быстрому термическому выходу из строя. Приводы выделяют тепло, и если это тепло не может уйти, шкаф превращается в духовку. Чтобы смягчить это явление, рассчитайте общее тепловыделение (потери ватт) всех компонентов внутри корпуса. Основываясь на этом расчете, укажите подходящее охлаждение шкафа. Вы можете использовать пассивные вентиляционные отверстия для небольших нагрузок, вентиляторы с принудительным обдувом для средних нагрузок или специальные шкафные кондиционеры для систем с высокой температурой.
Оборудование должно легко интегрироваться в существующую архитектуру управления объектом. Независимо от того, управляете ли вы системой вручную, через централизованный программируемый логический контроллер (ПЛК) или через сложную промышленную сеть, интерфейсы управления должны соответствовать вашим требованиям.
Оцените необходимое количество цифровых входов и выходов. Вам нужны цифровые входы для таких функций, как пуск/останов, реверс, внешние триггеры неисправности и выбор многоскоростного режима. Определите необходимые цифровые или релейные выходы для индикации состояния, например сигналов работы, неисправности или скорости. Вам также необходим аналоговый ввод-вывод для сигналов задания скорости (обычно 4–20 мА или 0–10 В) и обратной связи по току двигателя для вашей системы управления.
Подсчитайте точное количество цифровых входов, необходимых для вашей схемы управления.
Проверьте уровень напряжения цифровых входов (24 В постоянного тока или 120 В переменного тока).
Убедитесь, что имеется достаточное количество аналоговых входов для задания скорости и обратной связи с датчиком ПИД.
Убедитесь, что релейные выходы рассчитаны на напряжение и ток ваших индикаторных ламп или входов ПЛК.
Оцените совместимость с сетями вашего предприятия. Общие протоколы включают EtherNet/IP, PROFINET, Modbus TCP/RTU, DeviceNet или BACnet для приложений HVAC. Сетевая интеграция предлагает огромные эксплуатационные преимущества. Это значительно сокращает количество проводов, дает вам доступ к расширенной диагностике, обеспечивает мониторинг энергопотребления и позволяет удаленно настраивать параметры с рабочей станции инженера.
Сравните удобство использования человеко-машинного интерфейса (HMI). Базовые светодиодные клавиатуры подходят для простых настроек, но затрудняют устранение неполадок. Многоязычные графические ЖК-ИЧМ обеспечивают четкое описание неисправностей и часто включают функцию копирования и вставки. Это позволяет вам запрограммировать один привод, сохранить параметры на клавиатуре и загрузить их на несколько идентичных приводов в заводских условиях. Оцените программное обеспечение производителя для ввода в эксплуатацию для эффективной настройки, функций осциллографа и мониторинга в реальном времени.
Выбирайте оборудование с модульными коммуникационными картами и расширяемыми возможностями ввода-вывода. Такая масштабируемость позволяет в будущем модернизировать сеть объекта без необходимости замены всего устройства. Если ваше предприятие через пять лет перейдет с Modbus на EtherNet/IP, вам потребуется заменить только небольшую коммуникационную карту, а не весь привод.
Преобразователи частоты действуют как нелинейные нагрузки. Они потребляют ток короткими импульсами, а не плавной синусоидальной волной. Это создает полные гармонические искажения (THD) в вашей электрической сети. Это искажение приводит к перегреву трансформаторов объекта, срабатыванию автоматических выключателей и выходу из строя чувствительной электроники, использующей один и тот же источник питания.
Вы должны оценить приводы со встроенными дросселями звена постоянного тока или указать сетевые реакторы переменного тока от 3% до 5%. Эти компоненты ограничивают гармоники на входе и защищают выпрямители привода от входящих скачков напряжения и переходных напряжений. Для более крупных установок определите, требуются ли активные входные преобразователи (AFE), активные фильтры гармоник или многоимпульсные (12-пульсные или 18-импульсные) конфигурации для соответствия стандартам IEEE 519 по гармоникам в точке общего подключения энергосистемы.
Отраженные волны (dV/dt) на изоляции двигателя представляют собой серьезную угрозу отказа. Это явление возникает в приложениях с длинными кабелями двигателя, обычно более 100 футов (30 метров). Быстрое переключение IGBT внутри привода создает скачки напряжения, которые отражаются взад и вперед по кабелю. Эти пики могут достигать удвоенного напряжения шины постоянного тока на клеммах двигателя. Укажите выходные сетевые дроссели, фильтры dV/dt или синусоидальные фильтры, чтобы предотвратить преждевременный выход из строя изоляции обмотки двигателя. Эти фильтры также уменьшают точечную коррозию подшипников, вызванную разрядом синфазного тока через подшипники двигателя.
Измерьте точное расстояние кабеля между выходом привода и клеммами двигателя.
Если расстояние превышает 100 футов, установите сетевой дроссель на выходе 3%.
Если расстояние превышает 300 футов, установите фильтр dV/dt.
Если расстояние превышает 1000 футов или если используется старый неинверторный двигатель, установите синусоидальный фильтр.
Сопоставьте первоначальные капитальные затраты на фильтры гармоник, сетевые реакторы и выходные фильтры с долгосрочными эксплуатационными затратами. Штрафы за качество электроэнергии в коммунальной сети, деградация трансформаторов и преждевременная замена двигателей быстро затмевают первоначальную экономию от отсутствия этих защитных компонентов. Предварительное проектирование экономит тысячи долларов на техническом обслуживании в дальнейшем.
Успешная спецификация требует целостного представления о механической нагрузке, электропитании, конструкции внутреннего оборудования, операционной среде и системе управления. Сосредоточение внимания только на одном аспекте делает вашу систему уязвимой для преждевременного выхода из строя.
Составьте спецификацию, начиная с FLA двигателя и конкретного типа нагрузки (крутящий момент и рабочий цикл).
Выберите конструкцию внутреннего конденсатора и защиту от предварительной зарядки в зависимости от требуемого срока службы оборудования.
Отфильтруйте варианты по номиналу корпуса NEMA/IP, соответствующему вашей физической среде.
Завершите свой выбор, определив протоколы сетевой связи и необходимые компоненты подавления гармоник.
О: Мощность в лошадиных силах — это теоретическая механическая оценка. Ампер полной нагрузки (FLA) представляет собой фактический электрический ток, потребляемый двигателем. Выбор параметров по FLA учитывает эффективность двигателя и коэффициент мощности, гарантируя, что привод сможет выдерживать реальную электрическую нагрузку без срабатывания перегрузки по току.
Ответ: Нагрузки с переменным крутящим моментом, такие как центробежные вентиляторы, требуют меньшего крутящего момента на более низких скоростях. Нагрузки с постоянным крутящим моментом, такие как тяжелые конвейеры, требуют постоянного крутящего момента на всех скоростях. Приложения с постоянным крутящим моментом требуют от привода более высокой перегрузочной способности, чтобы предотвратить остановку.
О: Пыль, влага и экстремальные температуры быстро разрушают электронику. Вы должны выбрать соответствующий класс защиты NEMA/IP, чтобы блокировать загрязнения. Вам также необходимо рассмотреть возможность защитного покрытия печатных плат или специального охлаждения шкафа для защиты внутренних компонентов от тепла.
Ответ: Приводы генерируют гармонические искажения, которые перегревают трансформаторы и повреждают чувствительное оборудование. Сетевые реакторы и фильтры гармоник подавляют эти гармоники, обеспечивая качество электроэнергии и соответствие коммунальным стандартам IEEE 519.
О: Длинные кабели создают отраженные волны (dV/dt), которые вызывают сильные скачки напряжения на клеммах двигателя. Это приводит к быстрому пробою изоляции обмоток двигателя и преждевременному выходу из строя подшипников из-за синфазных токов.
