Вы когда-нибудь задумывались, как роботы двигаются так точно? Серводвигатели делают возможным точное управление многими устройствами. Они жизненно важны в современных технологиях для плавного и точного движения.
В этом посте вы узнаете, что такое серводвигатель, как он работает и его ключевые компоненты. Мы также рассмотрим его важность и применение в различных областях.
Оглавление
Серводвигатель работает с использованием системы управления с обратной связью. Это означает, что двигатель постоянно сравнивает свое текущее положение с желаемым и адаптируется, чтобы минимизировать любую разницу. Система получает входной сигнал, представляющий целевую позицию. Затем он измеряет фактическое положение с помощью датчика и сравнивает оба значения. Если есть несоответствие, двигатель будет двигаться до тех пор, пока фактическое положение не будет соответствовать входному сигналу.
Несколько ключевых компонентов работают вместе:
Схема управления: обрабатывает входной сигнал и генерирует команды для двигателя.
Потенциометр: действует как датчик положения, обеспечивая в реальном времени информацию об угле вала двигателя.
Двигатель: преобразует электрические сигналы в механическое вращение.
Редуктор в сборе: снижает скорость двигателя и увеличивает крутящий момент для достижения точного позиционирования.
Потенциометр соединен с валом двигателя. Когда двигатель вращается, потенциометр меняет свое сопротивление, создавая напряжение обратной связи, пропорциональное положению вала. Схема управления сравнивает эту обратную связь с входным сигналом и соответствующим образом управляет двигателем.
Получен входной сигнал: сервопривод получает сигнал ШИМ, указывающий желаемый угол.
Измерение обратной связи: потенциометр определяет текущий угол вала и отправляет напряжение обратной связи.
Расчет ошибки: схема управления вычисляет разницу между входным сигналом и сигналом обратной связи.
Активация двигателя: если существует ошибка, схема управления подает питание на двигатель для исправления положения.
Регулировка положения: Двигатель вращается, изменяя показания потенциометра.
Исправление ошибок: как только обратная связь соответствует входному сигналу, схема управления останавливает двигатель.
Этот цикл продолжается постоянно, позволяя сервоприводу точно сохранять или менять положение.
Входной сигнал представляет собой команду контроллера, обычно ширину импульса ШИМ, соответствующую определенному углу. Сигнал обратной связи поступает от потенциометра и отражает фактическое положение вала двигателя. Схема управления непрерывно сравнивает эти сигналы:
Элемент | Описание |
|---|---|
Входной сигнал | Желаемое положение (ширина импульса ШИМ) |
Сигнал обратной связи | Фактическое положение (выход потенциометра) |
Схема управления | Вычисляет ошибку и приводит в движение двигатель |
Если входной сигнал и сигнал обратной связи различаются, схема управления подает ток на двигатель, чтобы уменьшить ошибку. Когда оба совпадают, двигатель останавливается, прочно удерживая положение.
Примечание. Понимание системы обратной связи с обратной связью имеет решающее значение для разработки точного управления серводвигателями в приложениях автоматизации и робототехники.
Серводвигатели бывают разных типов, каждый из которых предназначен для конкретных применений и требований к производительности. Понимание этих типов поможет выбрать правильный двигатель для вашего проекта или промышленного использования.

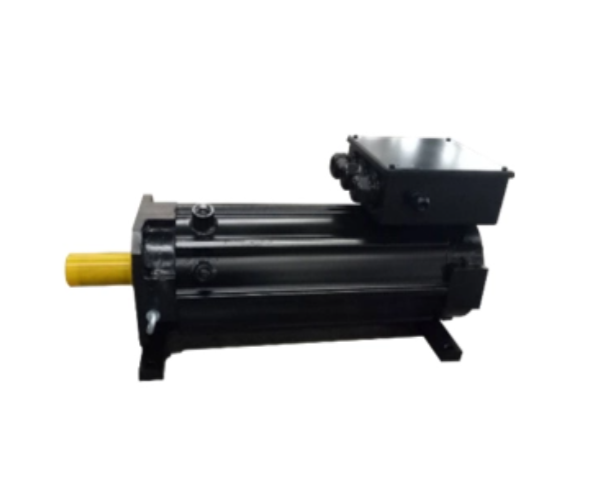

Серводвигатели переменного тока работают на переменном токе. Они известны высокой надежностью, плавностью работы и отличным контролем скорости. Эти моторы хорошо справляются с большими нагрузками и высокоскоростными задачами. В таких отраслях, как производство, робототехника и станки с ЧПУ, часто используются серводвигатели переменного тока, поскольку они обеспечивают постоянный крутящий момент и точность в сложных условиях.
Серводвигатели постоянного тока работают на постоянном токе. Они проще и легче управлять, чем типы переменного тока. Эти двигатели быстро реагируют и экономичны, что делает их популярными в проектах любителей, небольших роботах и домашней автоматизации. Их компактный размер подходит для применений, где пространство ограничено, но точный контроль остается важным.
Этот распространенный тип сервопривода поворачивается на определенный угол в зависимости от входных сигналов. Он перемещается в ограниченном диапазоне, обычно от 0° до 180°. Сервоприводы позиционного вращения идеально подходят для роботизированных манипуляторов, позиционирования антенн и подвесов камер. Они обеспечивают точный угловой контроль и идеально подходят для задач, требующих точного позиционирования.
В отличие от позиционных сервоприводов, сервоприводы непрерывного вращения свободно вращаются в любом направлении с переменной скоростью. Они действуют как стандартные двигатели, но поддерживают сигналы сервоуправления. Они отлично подходят для приводных колес или конвейерных лент роботов, обеспечивая плавное управление скоростью и направлением.
Линейные серводвигатели преобразуют вращательное движение в линейное. Они используются там, где требуется точное прямолинейное движение, например, в приводах промышленных машин или точном оборудовании. Эти двигатели обеспечивают плавное, контролируемое линейное перемещение без каких-либо механических сложностей.
В бесщеточных серводвигателях вместо щеток используются постоянные магниты и электронная коммутация. Такая конструкция снижает износ и необходимость технического обслуживания, повышает эффективность и улучшает контроль скорости. Они обеспечивают более длительный срок службы, меньший уровень шума и лучшую производительность, что делает их пригодными для передовой робототехники, аэрокосмической промышленности и высокоточного производства.
Совет: при выборе типа серводвигателя сопоставьте его характеристики с требованиями к нагрузке, скорости и точности вашего приложения, чтобы обеспечить оптимальную производительность и долговечность.
Серводвигатели используют сигналы ШИМ для точного управления положением. Управляющий сигнал представляет собой серию импульсов, повторяющихся каждые 20 миллисекунд (частота 50 Гц). Длительность импульса варьируется примерно от 1 до 2 миллисекунд, где:
Длительность импульса 1 мс соответствует положению 0°.
Ширина импульса 1,5 мс соответствует 90° (нейтральному)
Длительность импульса 2 мс соответствует положению 180°.
Изменяя ширину импульса, вал серводвигателя поворачивается на нужный угол. Этот метод позволяет точно контролировать положение и скорость. Схема управления внутри сервопривода интерпретирует ширину импульса и соответствующим образом управляет двигателем.
Большинство серводвигателей для хобби имеют три провода:
Питание (обычно красный): подключается к источнику питания +5 В или +6 В.
Земля (обычно черная или коричневая): подключается к заземлению системы.
Сигнал (обычно желтый, оранжевый или белый): принимает сигнал управления ШИМ.
Источник питания должен быть стабильным и обеспечивать достаточный ток, особенно при использовании нескольких сервоприводов. Сигнальный провод ШИМ подключается к выходному контакту микроконтроллера или драйвера. Правильное заземление необходимо во избежание шума и нестабильного поведения.
Взаимодействие сервоприводов с микроконтроллерами является простым. Например, платы Arduino имеют специальные библиотеки (например, Servo.h), которые упрощают генерацию и управление ШИМ.
Шаги к интерфейсу:
Подключите питание сервопривода и землю к контактам 5V и GND Arduino.
Подключите провод сервосигнала к цифровому контакту с поддержкой ШИМ.
Используйте библиотеку Servo для записи углов непосредственно в коде, например servo.write(90); для перемещения на 90°.
Этот подход хорошо работает для сервоприводов-любителей, таких как SG90 или MG995. Для нескольких сервоприводов используйте внешний источник питания, чтобы избежать перегрузки Arduino.
Промышленные или мощные серводвигатели требуют специальных систем драйверов. Эти драйверы:
Получайте команды положения, скорости и крутящего момента от контроллеров.
Обеспечить усиление мощности двигателя.
Мониторинг сигналов обратной связи от энкодеров или резольверов
Внедрить безопасность и обнаружение неисправностей
Примеры включают сервоприводы от Siemens, Yaskawa, Fanuc и Mitsubishi. Эти системы обмениваются данными через промышленные протоколы, такие как EtherCAT или Modbus, и обеспечивают многоосную синхронизацию.
Усовершенствованные сервоконтроллеры позволяют программировать сложные профили движения:
Установите кривые ускорения и замедления
Определить пределы скорости
Синхронизировать несколько осей
Реализуйте настройку ПИД-регулятора для оптимального отклика.
Среды программирования различаются в зависимости от производителя, но часто включают графические интерфейсы или языки сценариев. Этот точный контроль имеет решающее значение в робототехнике, станках с ЧПУ и автоматизированных сборочных линиях.
Совет: при подключении нескольких сервоприводов к микроконтроллеру используйте отдельный источник питания и специальный сервоэкран, чтобы обеспечить стабильную работу и предотвратить падение напряжения.
В серводвигателях используется система управления с обратной связью, то есть они постоянно контролируют свое положение или скорость с помощью устройств обратной связи, таких как энкодеры или потенциометры. Эта обратная связь помогает точно отрегулировать движение двигателя в соответствии с входной командой. Если двигатель отклоняется от желаемого положения, контроллер немедленно корректирует это.
С другой стороны, шаговые двигатели обычно работают в разомкнутой системе. Они движутся фиксированными шагами на основе входных импульсов, но не используют обратную связь для проверки своего положения. Без обратной связи, если двигатель пропускает шаги из-за нагрузки или сопротивления, он не узнает об этом, что может привести к ошибкам в позиционировании.
Серводвигатели обеспечивают очень высокую точность благодаря своей системе обратной связи. Они могут плавно регулировать скорость и положение, что делает их идеальными для задач, требующих точного управления движением. Они сохраняют крутящий момент даже на высоких скоростях, что помогает в приложениях, требующих быстрых и точных движений.
Шаговые двигатели обеспечивают хорошую точность с фиксированными приращениями или шагами. Однако их крутящий момент уменьшается с увеличением скорости, что ограничивает их использование в высокоскоростных приложениях. Они также имеют тенденцию производить больше вибрации и шума из-за своего шагающего действия.
Серводвигатели, как правило, дороже шаговых двигателей. В стоимость входит сам двигатель, устройства обратной связи и сложная управляющая электроника, необходимая для работы с обратной связью. Эти инвестиции оправданы, когда важны высокая производительность и точность.
Шаговые двигатели более экономичны и проще в управлении. Им не требуются системы обратной связи или усовершенствованные контроллеры, что делает их популярными для бюджетных проектов или там, где достаточна умеренная точность.
Серводвигатели превосходно подходят для применений, требующих высокой скорости, высокого крутящего момента и точного управления. Примеры включают роботизированное оружие, станки с ЧПУ, конвейерные системы и автоматизированные производственные линии. Их система обратной связи обеспечивает точность при различных нагрузках.
Шаговые двигатели подходят для применений, где стоимость является решающим фактором и достаточно умеренной точности. Они распространены в 3D-принтерах, простых системах позиционирования и низкоскоростных задачах автоматизации. Простота использования делает их идеальными для хобби и образовательных целей.
Совет: выбирайте серводвигатели для сложных, высокоточных задач, требующих управления с обратной связью; Выбирайте шаговые двигатели, когда стоимость и простота перевешивают необходимость точности регулирования.
Серводвигатели играют жизненно важную роль во многих областях благодаря своей способности обеспечивать точный контроль положения, скорости и крутящего момента. Их точность и быстрота реагирования делают их идеальными для задач, требующих точных движений. Вот ключевые области, где широко используются серводвигатели:
Роботам необходимо точное позиционирование суставов и плавное движение. Серводвигатели управляют роботизированными руками, захватами и ногами с высокой точностью. Они позволяют роботам выполнять сложные задачи, такие как сборка деталей, сбор предметов или ходьба. Система обратной связи гарантирует, что робот движется точно так, как запрограммировано, повышая надежность и повторяемость.
Станки с числовым программным управлением (ЧПУ) используют серводвигатели для точного перемещения режущих инструментов или заготовок. Это гарантирует изготовление деталей с жесткими допусками. Серводвигатели обеспечивают плавное, быстрое и точное управление осями, улучшая качество и скорость обработки. Они также хорошо справляются с переменными нагрузками, что важно в производственных условиях.
Серводвигатели стабилизируют камеры, регулируя углы для противодействия движению. Это имеет решающее значение в дронах, кинопроизводстве и телевещании, поскольку позволяет создавать плавные кадры без размытия. Они помогают сохранять устойчивость камеры во время движения или вибрации, улучшая качество изображения и удобство просмотра.
В таких отраслях, как упаковка, пищевая промышленность и логистика, серводвигатели управляют конвейерными лентами. Они регулируют скорость и положение, чтобы обеспечить плавную погрузку материала и точную сортировку. Это повышает эффективность и уменьшает ошибки во время производства или сборки.
Серводвигатели обеспечивают деликатные и точные перемещения медицинских устройств. Хирургические роботы используют их для контролируемого позиционирования инструментов во время операций. Системы протезирования и визуализации также выигрывают от точности серводвигателей, улучшая качество ухода за пациентами и результаты лечения.
Серводвигатели приводят в действие автоматические двери, умные шторы и домашние гаджеты с дистанционным управлением. Они обеспечивают плавную, бесшумную работу и надежную работу. Это повышает удобство и энергоэффективность в современных домах.
Серводвигатели популярны в радиоуправляемых автомобилях, самолетах и самодельных роботах. Простота использования и компактный размер делают их идеальными для любителей и студентов. Они помогают учащимся понять автоматизацию, механику и системы управления посредством практических проектов.
Совет: При использовании серводвигателей в приложениях всегда сопоставляйте характеристики двигателя с требованиями к нагрузке и точности для достижения оптимальной производительности и долговечности.
При выборе серводвигателя начните с понимания его основных характеристик:
Крутящий момент: это крутящая сила, которую может обеспечить двигатель, обычно измеряемая в кг·см или Нм. Он определяет, какую нагрузку может перемещать или удерживать двигатель.
Скорость: Скорость сервопривода часто указывается в секундах на 60 градусов или в об/мин (оборотах в минуту). Он показывает, насколько быстро двигатель может достичь желаемого положения.
Напряжение: большинство любительских сервоприводов работают от 4,8 В до 6 В, тогда как промышленным сервоприводам может потребоваться напряжение 12 В, 24 В или выше. Убедитесь, что ваш источник питания соответствует номинальному напряжению двигателя.
Сигналы управления: стандартные сервоприводы для хобби используют сигналы ШИМ с определенной шириной импульса для установки положения. Промышленные сервоприводы могут использовать более сложные протоколы, такие как аналоговые сигналы, CAN или связь по полевой шине.
Соответствие этих характеристик вашему приложению имеет решающее значение. Например, роботизированная рука, поднимающая тяжелые детали, требует высокого крутящего момента и стабильного напряжения. Подвес камеры требует плавного и точного управления скоростью и высокой точностью позиционирования.
Расчет крутящего момента помогает гарантировать, что двигатель сможет справиться с вашей нагрузкой. Используйте эту формулу:
Крутящий момент ( T ) = Сила ( F ) × Расстояние ( d )
Где:
Сила (F): нагрузка или сопротивление (в Ньютонах, Н), которое двигает или удерживает двигатель.
Расстояние (d): Длина плеча рычага (в метрах, м) от вала двигателя до места действия силы.
Например, поднятие груза массой 5 кг на высоту 10 см от вала:
Преобразование массы в силу: 5 кг×9,81 м/с2=49,05 Н.
Расстояние: 0,1 м
Крутящий момент: 49,05×0,1=4,905 Нм
Добавьте запас прочности (обычно в 2–3 раза превышающий расчетный крутящий момент), чтобы учесть неэффективность и непредвиденные нагрузки.
Помимо технических характеристик на ваш выбор влияют несколько факторов:
Тип нагрузки: постоянная, переменная или ударная?
Рабочий цикл: Как часто и как долго работает двигатель.
Окружающая среда: температура, влажность, вибрация, пыль или коррозионные условия.
Размер и вес. Ограничения по пространству могут ограничивать размер двигателя.
Тип обратной связи: потенциометр, энкодер или резольвер в зависимости от требуемой точности.
Стоимость: ограничения бюджета могут определять класс или характеристики двигателя.
Понимание этого помогает выбрать двигатель, который будет работать надежно и прослужит дольше.
Некоторые известные производители предлагают надежные серводвигатели для различных отраслей:
Футаба: Популярен среди любительских сервоприводов, таких как S3003 и S3305.
Hitec: известен своими высококачественными сервоприводами для хобби, такими как HS-645MG.
Tower Pro: предлагает доступные модели, такие как MG995 и SG90.
Siemens: Серводвигатели промышленного класса для тяжелых условий эксплуатации.
Яскава: известен своей точностью и надежностью в области автоматизации.
Fanuc: Широко используется в робототехнике и станках с ЧПУ.
Panasonic и Mitsubishi Electric: доверяют передовым производственным системам.
Выбор проверенных брендов обеспечивает лучшую поддержку, качество и возможности интеграции.
Серводвигатели продолжают развиваться благодаря инновациям, улучшающим производительность:
Интеллектуальные сервоприводы: встроенное подключение к Интернету вещей обеспечивает удаленный мониторинг и профилактическое обслуживание.
Улучшенное управление с помощью искусственного интеллекта: машинное обучение оптимизирует настройку двигателя и обнаружение неисправностей.
Энкодеры высокого разрешения: 20-24-битные абсолютные энкодеры обеспечивают сверхточное позиционирование.
Энергоэффективность: конструкции достигают эффективности более 95 % благодаря таким функциям, как рекуперативное торможение.
Интегрированная безопасность: двигатели включают функциональную безопасность SIL3/PLe для промышленной автоматизации.
Компактная конструкция: более высокая плотность мощности уменьшает размер и пространство для установки.
Многоосевое управление: одиночные контроллеры управляют десятками сервоосей для сложной робототехники.
Эти достижения делают серводвигатели умнее, эффективнее и их легче интегрировать в современные системы.
Совет: Всегда выбирайте серводвигатель с номинальным крутящим моментом, как минимум в два раза превышающим расчетную нагрузку, чтобы обеспечить надежную и длительную работу в вашем приложении.
Серводвигатели необходимы для точного управления в робототехнике, производстве и автоматизации. Они обеспечивают точное позиционирование и плавное движение. Такие инновации, как интеллектуальная связь и искусственный интеллект, повышают их эффективность и надежность. Для достижения наилучших результатов при выборе серводвигателей учитывайте крутящий момент, скорость и окружающую среду. www.laeg-en.com Компания Laeg Electric Technologies предлагает передовые решения для сервоприводов, которые обеспечивают высокую производительность и долговечность, гарантируя ценность и надежность в ваших приложениях. Доверьтесь их опыту в области передовых технологий и поддержки серводвигателей.
Ответ: Серводвигатель — это поворотный привод, который использует систему обратной связи с обратной связью для точного управления положением, скоростью и крутящим моментом путем сравнения входных сигналов с обратной связью от датчика.
Ответ: Вы управляете серводвигателем, используя сигналы ШИМ от микроконтроллера, такого как Arduino, который регулирует ширину импульса для точной установки положения двигателя.
Ответ: Серводвигатели обеспечивают более высокую точность и крутящий момент благодаря управлению с обратной связью, что делает их более подходящими для высокоскоростных и точных приложений по сравнению с шаговыми двигателями.
О: Стоимость зависит от типа двигателя, номинального крутящего момента, системы обратной связи и сложности управления. Промышленные серводвигатели обычно стоят дороже, чем модели для хобби.
О: Проверьте источник питания, целостность сигнала ШИМ, проводные соединения и убедитесь, что датчик обратной связи работает правильно, чтобы решить проблемы с позиционированием.
