Ограничения по мощности на объекте редко полностью совпадают с идеальными требованиями к управлению двигателем, что вынуждает инженеров и менеджеров объектов искать сложные компромиссы в конфигурации электропитания. Указание неправильной конфигурации фаз для частотно-регулируемого привода (ЧРП) приводит к преждевременному отказу привода, нежелательным отключениям, перегреву двигателя или ненужным капитальным затратам на модернизацию электропитания объекта. Решение дилеммы однофазного и трехфазного частотно-регулируемого привода требует строгой оценки доступности входной мощности, данных паспортной таблички двигателя и технических реалий преобразования фаз. В этом руководстве представлена научно обоснованная основа для определения правильной архитектуры диска без чрезмерного проектирования или занижения размеров системы.
Разница между входом и выходом: Решение зависит от соответствия доступной мощности объекта (входной мощности) конструкции двигателя (выходной мощности). ЧРП могут устранить разрыв между однофазными источниками и трехфазными двигателями, но редко наоборот.
Реальность снижения номинальных характеристик: использование трехфазного частотно-регулируемого привода в однофазном источнике питания требует значительного снижения номинальных характеристик — обычно требуется увеличение мощности привода на 50 %, чтобы справиться с повышенным входным током и пульсациями на шине постоянного тока.
Масштаб применения: однофазные входные приводы строго ограничены маломощными небольшими приложениями (обычно менее 3 л.с., такими как жилые скважинные насосы или небольшие установки HVAC), тогда как трехфазные системы обязательны для процессов промышленного масштаба с высоким крутящим моментом.
Стоимость и занимаемая площадь. Преобразование фаз с помощью частотно-регулируемого привода является более экономичным по сравнению с модернизацией коммунальных сетей, но требует большего физического корпуса и строгого управления температурным режимом.
Оглавление
При выборе привода термин «фаза» относится к двум различным электрическим этапам. Вы должны оценить электропитание, поступающее в привод (вход), и мощность, покидающую привод для запуска двигателя (выход). Смешение этих двух этапов приводит к немедленному выходу оборудования из строя. Привод действует как преобразователь мощности, работая в строгих физических ограничениях, основанных на его внутренней схеме. Мы оцениваем три основные конфигурации в полевых условиях.
Эта конфигурация имеет серьезные механические ограничения. Специалисты по автоматизации обычно избегают управления однофазными двигателями с помощью ЧРП. Однофазные двигатели обычно используют пусковые конденсаторы и центробежные переключатели для инициирования вращения. Когда ЧРП изменяет частоту, чтобы замедлить двигатель, центробежный переключатель возвращается в исходное положение. Это действие повторно подключает пусковой конденсатор во время работы двигателя, вызывая немедленное электрическое повреждение конденсатора и инверторной секции привода. Работа этих двигателей на низких скоростях также приводит к быстрому перегреву, поскольку внутренний охлаждающий вентилятор теряет скорость. Большинство производителей отказываются производить частотно-регулируемые приводы для приложений с однофазным выходом из-за этих присущих им механических конфликтов.
Эта установка представляет собой базовый стандарт управления промышленными двигателями. Стандартный трехфазный преобразователь частоты получает сбалансированную мощность от электросети. Три переменных тока идеально перекрываются, что означает, что напряжение никогда не падает до нуля. Такое перекрытие создает постоянно равномерное напряжение на шине постоянного тока внутри привода. Затем привод преобразует эту плавную мощность постоянного тока обратно в точный трехфазный выходной сигнал. Двигатели, работающие в этой конфигурации, обеспечивают оптимальный крутящий момент, охлаждаются и испытывают минимальную механическую вибрацию. Предприятия, эксплуатирующие тяжелую технику, полностью полагаются на эту сбалансированную энергетическую архитектуру для поддержания бесперебойной работы производства.
Эта конфигурация решает конкретную инженерную задачу. Это позволяет операторам запускать промышленные трехфазные двигатели на объектах, где отсутствуют трехфазные сети. Вы часто найдете эту установку в сельскохозяйственных постройках, жилых мастерских и легких коммерческих помещениях. Привод принимает однофазную мощность сети, выпрямляет ее и синтезирует трехфазный выходной сигнал. Хотя этот процесс преобразования фазы очень полезен, он создает большую нагрузку на внутренние компоненты привода. Для надежной работы в течение длительного срока службы требуется тщательный подбор размеров и специальные протоколы установки.

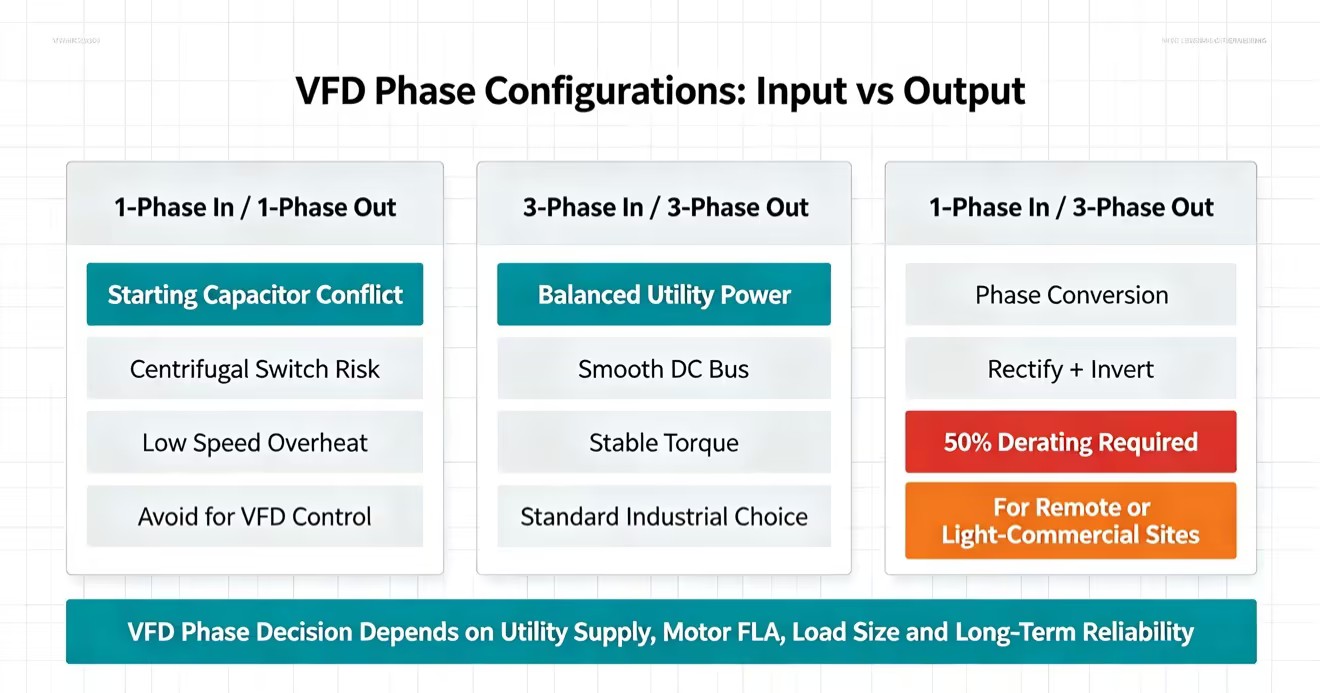

Конфигурация | Основное приложение | Технические ограничения | Полевые рекомендации |
|---|---|---|---|
1-фазный вход / 1-фазный выход | Бытовые вентиляторы, небольшие насосы | Конфликты с пусковыми конденсаторами и центробежными выключателями. | Избегайте регулирования скорости. Вместо этого используйте контакторы. |
3-фазный вход / 3-фазный выход | Тяжелое промышленное оборудование, конвейеры, экструдеры | Требует перепадов напряжения в сети. | Стандартный выбор для всех промышленных объектов. |
1-фазный вход / 3-фазный выход | Сельское хозяйство, дистанционная откачка, хобби-станки с ЧПУ | Требуется снижение номинальных характеристик привода и использование более крупных корпусов для отвода тепла. | Идеально подходит для удаленных или небольших коммерческих объектов без коммунальной инфраструктуры. |
Выбор правильной архитектуры привода требует анализа физической инфраструктуры и механической нагрузки. Вы не можете основывать это решение на предпочтениях. Он полностью зависит от наличия электрической сети и требований к двигателю. Мы используем строгий набор критериев для определения правильного пути вперед.
Сначала вы должны оценить реальные затраты на вашу коммунальную инфраструктуру. Прокладка новых трехфазных линий электропередачи к удаленному объекту часто обходится в десятки тысяч долларов. Коммунальные компании взимают большие деньги за новые трансформаторы, опоры и рытье траншей. В этих сценариях использование существующих однофазных линий имеет финансовый смысл. Однако стандартные однофазные панели имеют строгие ограничения по максимальной силе тока. Типичная жилая или легкая коммерческая панель рассчитана на ток 200 или 400 ампер. Работа больших промышленных двигателей от однофазной сети потребляет огромный ток, быстро потребляющий доступную мощность панели. Перед добавлением большого фазопреобразователя необходимо рассчитать общую нагрузку объекта.
Чтобы оценить мощность вашего объекта, выполните следующие действия:
Найдите главный выключатель на панели вашего объекта, чтобы определить общую доступную силу тока.
Рассчитайте непрерывную потребляемую мощность всего существующего освещения, систем отопления, вентиляции и кондиционирования и вспомогательного оборудования.
Вычтите существующее потребление из общей доступной силы тока, чтобы определить полезную мощность.
Сравните полезную мощность с расчетным однофазным входным потреблением предлагаемого вами частотно-регулируемого привода.
Мощность двигателя определяет параметры вашего оборудования. Производители разрабатывают специальные приводы с однофазным входом специально для небольших нагрузок. Эти выделенные приводы обычно имеют максимальную мощность около 3 л.с. (приблизительно 2,2 кВт). Если мощность вашего двигателя составляет 3 л.с. или меньше, вы можете приобрести привод, явно рассчитанный на однофазный вход, без сложных математических вычислений. Сюда идеально подходят маломощные устройства, такие как любительские станки с ЧПУ, небольшие вытяжные вентиляторы и насосы для бытовых колодцев.
Процессы оценки высокой мощности требуют иного подхода. Тяжелые экструдеры, большие конвейеры для материалов и промышленные миксеры требуют огромного пускового крутящего момента. Как только вы превысите порог в 3 л.с., вам придется использовать стандартный трехфазный привод и адаптировать его для однофазного входа. Этот переход требует строгого соблюдения принципов снижения номинальных характеристик во избежание сбоев оборудования. Например, токарный станок мощностью 10 л.с. не может работать от выделенного однофазного привода. Для этого требуется трехфазный блок с пониженными характеристиками.
Механическая мощность вашего двигателя во многом зависит от качества входной мощности. Трехфазное питание обеспечивает непрерывные перекрывающиеся импульсы мощности. Напряжение никогда не падает до нуля на всех трех фазах одновременно. Эта непрерывная подача мощности приводит к стабильному и плавному вращению двигателя. Он обеспечивает максимальный крутящий момент во всем диапазоне скоростей, что обязательно при точной обработке и подъеме тяжелых грузов.
Однофазная мощность по своей природе пульсирует при переходе через нуль. В стандартной системе с частотой 60 Гц напряжение падает до нуля 120 раз в секунду. Когда привод пытается преобразовать эту импульсную мощность в трехфазный выходной сигнал, напряжение внутренней шины постоянного тока колеблется. Это колебание называется пульсацией шины постоянного тока. Если привод подобран неправильно, эта пульсация передается на двигатель. Это увеличивает вибрацию двигателя, ухудшает стабильность крутящего момента и ускоряет механический износ подшипников. Оборудование, требующее высокой точности, в значительной степени предпочитает настоящую трехфазную сеть для устранения этих механических вибраций.
Эксплуатация трехфазного двигателя от однофазной сети является наиболее распространенной проблемой конфигурации фаз в полевых условиях. Понимание того, как привод обрабатывает эту мощность, обеспечивает долговечность системы и предотвращает непредвиденные простои.

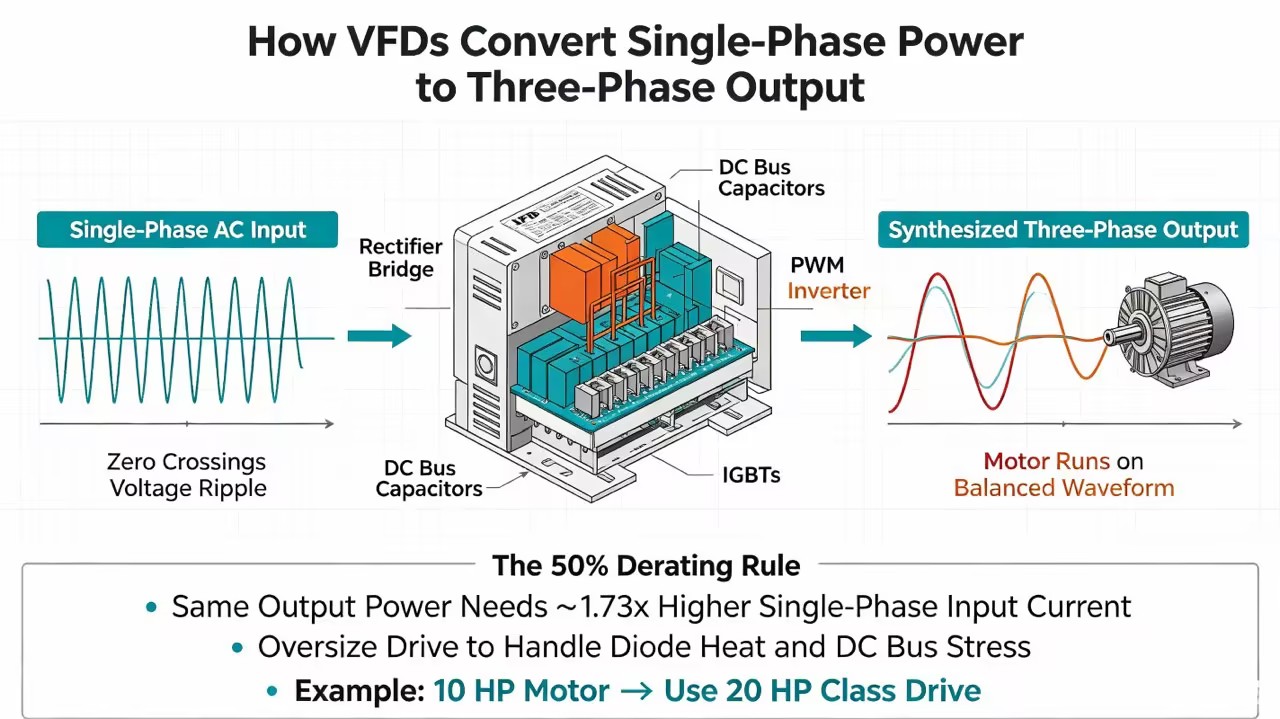

Частотно-регулируемый привод не преобразует волшебным образом одну фазу в три. Он восстанавливает власть полностью с нуля. Во-первых, выпрямительный мост привода использует диоды для преобразования входящей однофазной мощности переменного тока в необработанную мощность постоянного тока. Затем большие внутренние конденсаторы фильтруют и сглаживают эту необработанную мощность постоянного тока, сохраняя ее на шине постоянного тока. Наконец, в секции инвертора используются биполярные транзисторы с изолированным затвором (IGBT), которые преобразуют мощность постоянного тока в быстрые импульсы. Эта широтно-импульсная модуляция (ШИМ) синтезирует новую форму трехфазного сигнала переменного тока. Двигатель считывает эту синтезированную форму сигнала как стандартную трехфазную мощность. Привод эффективно изолирует двигатель от однофазной сети, действуя одновременно как буфер и преобразователь.
Фазовое преобразование сопряжено с суровой математической реальностью. Однофазный вход потребляет примерно в 1,73 раза больше тока, чем трехфазный, при выработке той же выходной мощности. Когда вы подаете однофазное питание на привод, рассчитанный на трехфазный вход, весь этот ток проходит только через четыре диода вместо шести. Это создает огромную концентрацию тепла на определенной секции выпрямительного моста.
Чтобы защитить выпрямительный мост и конденсаторы шины постоянного тока, необходимо увеличить номинал привода. Это известно как снижение номинальных характеристик. Согласно отраслевому стандарту, коэффициент снижения номинальных характеристик должен составлять 50 %. Если вам нужно запустить трехфазный двигатель мощностью 10 л.с. от однофазной сети, вам необходимо приобрести привод мощностью 20 л.с. Привод большего размера содержит более тяжелые диоды и конденсаторы большего размера, способные выдерживать концентрированный однофазный ток. Если не снизить номинальные характеристики привода, это гарантирует быстрый выход компонентов из строя, что обычно приводит к перегоранию выпрямителя или разрыву конденсаторов в течение первых нескольких часов работы.
Увеличение размера диска влияет как на ваш бюджет, так и на физическую панель управления. Покупка привода мощностью 20 л.с. для работы с двигателем мощностью 10 л.с. увеличивает первоначальную стоимость оборудования. Однако эти затраты остаются значительно ниже, чем оплата коммунальной компании за установку трехфазных линий электропередачи. Вы обмениваете небольшую надбавку на оборудование за огромную экономию на инфраструктуре.
Физический след представляет собой более серьезную проблему. Привод мощностью 20 л.с. значительно больше, чем привод мощностью 10 л.с. Требуется больший электрический шкаф. Привод увеличенного размера также выделяет больше тепла, что требует более агрессивного управления температурным режимом. Вы должны учитывать эти физические размеры при разработке макета панели управления. Попытка втиснуть привод большего размера в шкаф меньшего размера приводит к перегреву и нестабильному поведению.
Реализация системы преобразования фазы требует точности. Догадки во время определения размеров, подключения или программирования приведут к немедленным неисправностям или угрозе безопасности. Мы следуем строгому протоколу при каждой установке.
Никогда не рассчитывайте фазопреобразовательный привод исключительно на основе мощности. Мощность в лошадиных силах — это механическая мощность, но частотно-регулируемые приводы — это электрические устройства. Вам необходимо рассчитать необходимую силу тока. Для точного определения размера выполните следующие действия:
Найдите паспортную табличку двигателя и определите ток полной нагрузки (FLA) для вашего конкретного рабочего напряжения.
Умножьте FLA двигателя на коэффициент снижения однофазных характеристик. Большинство производителей рекомендуют множитель от 1,73 до 2,0. Проверьте руководство по конкретному приводу, чтобы узнать точный множитель.
Выберите привод, номинальный постоянный выходной ток которого равен или превышает расчетное значение.
Убедитесь, что входные клеммы привода физически могут принимать провода большего сечения, необходимые для более высокого однофазного входного тока.
Например, если двигатель на 230 В имеет FLA 14 А, умножение на 2,0 даст 28 А. Вы должны выбрать преобразователь частоты, рассчитанный на непрерывный выходной ток не менее 28 А, независимо от его маркировки мощности.
Подключение трехфазного привода к однофазному входу требует специальных клеммных соединений. Вы подведете два провода под напряжением и заземление от однофазного источника питания. Подключите эти входные провода к входным клеммам привода. Большинство производителей указывают использование клемм L1 и L2. Некоторые указывают L1 и L3. Для получения точного обозначения клеммы необходимо обратиться к руководству производителя. В этой конфигурации ожидается, что один входной терминал останется пустым. Это нормально.
Выходная проводка остается стандартной. Вы должны подключить все три выходные клеммы (T1, T2 и T3) непосредственно к трехфазному двигателю. Никогда не подключайте однофазное питание к выходным клеммам, так как это мгновенно приведет к выходу из строя IGBT. Убедитесь, что все заземляющие соединения надежно закреплены во избежание электрических помех и угроз безопасности. Используйте экранированный кабель двигателя между приводом и двигателем, чтобы снизить высокочастотный шум, создаваемый ШИМ-переключением.
После подключения привод, скорее всего, откажется работать, пока вы не отрегулируете параметры. Современные приводы оснащены встроенными схемами защиты. Когда вы подаете однофазное питание на трехфазный привод, внутренние датчики обнаруживают, что одна входная клемма отключена. Привод интерпретирует это как опасный сбой питания и выдает ошибку «Потеря фазы на входе».
Вам необходимо получить доступ к меню параметров ЧРП и вручную отключить эту конкретную защиту от сбоев. Без этой настройки привод будет испытывать неприятные отключения сразу после включения питания. Кроме того, следует убедиться, что данные паспортной таблички двигателя точно введены в параметры привода. Вы должны ввести точное напряжение двигателя, базовую частоту, ток полной нагрузки и число оборотов в минуту, чтобы обеспечить правильное формирование кривой В/Гц и точную защиту двигателя от перегрузки.
Категория параметра | Типичная регулировка фазового преобразования | Причина корректировки |
|---|---|---|
Защита от потери входной фазы | Отключить / выключить | Предотвращает сбой привода из-за намеренно пустой входной клеммы. |
Ток полной нагрузки двигателя (FLA) | Установите точное значение заводской таблички двигателя FLA. | Обеспечивает точную защиту двигателя от электронной тепловой перегрузки. |
Несущая частота | Ниже до 2 кГц или 4 кГц | Снижает потери на переключение и выделение тепла внутри привода увеличенного размера. |
Работа приводов с пониженными номиналами влияет на более широкую электрическую среду вашего предприятия. Вы должны заранее управлять гармониками, нагревом и напряжением компонентов, чтобы поддерживать стабильную электрическую сеть.
Когда привод выпрямляет однофазную мощность, он потребляет ток от сети резкими, нелинейными рывками, а не плавной синусоидальной волной. Этот процесс генерирует значительные полные гармонические искажения (THD). Сильно нагруженные однофазные выпрямители возвращают эти гармоники в электрическую сеть предприятия. Высокий коэффициент нелинейных искажений вызывает мерцание света, перегрев трансформаторов и выход из строя чувствительной электроники, такой как ПЛК и компьютеры.
Чтобы уменьшить гармоники на стороне сети в установках с фазовым преобразованием, необходимо установить фильтрующие компоненты. Добавление сетевого реактора переменного тока или дросселя постоянного тока сглаживает потребление тока. Сетевой дроссель 3% или 5%, установленный перед приводом, значительно снижает гармонические искажения. Он защищает как электросеть от шума привода, так и внутреннюю схему привода от скачков внешнего напряжения, вызванных переключением электросети.
Тепло — главный враг электрических компонентов. Пропускание концентрированного однофазного тока через выпрямитель, предназначенный для распределенной трехфазной мощности, приводит к чрезмерным тепловым нагрузкам. Диоды работают в два раза интенсивнее, а радиаторы поглощают огромную тепловую энергию. В этих приложениях нельзя игнорировать охлаждение корпуса.
Вы должны рассчитать необходимую холодопроизводительность для вашего электрического шкафа. Если вы используете вентилируемый корпус NEMA 1, обеспечьте достаточный приток окружающего воздуха и держите шкаф вдали от прямых солнечных лучей или источников тепла. Если в вашей среде требуется герметичный корпус NEMA 4X для защиты от пыли и воды, управление температурным режимом становится критически важным. Герметичные корпуса удерживают тепло. Вероятно, вам придется установить активные системы охлаждения, такие как кондиционеры корпуса, или значительно увеличить размер металлического шкафа, чтобы обеспечить пассивное рассеивание тепла через стены корпуса.
Срок службы привода во многом зависит от исправности конденсаторов шины постоянного тока. При однофазном входе на шине постоянного тока возникают сильные пульсации напряжения. Конденсаторы должны постоянно заряжаться и разряжаться, чтобы сгладить эти пульсации. Этот непрерывный цикл генерирует внутреннее тепло внутри электролитических конденсаторов, разрушая их быстрее, чем обычно.
Адекватное снижение мощности привода смягчает эту проблему за счет использования конденсаторов большей емкости, способных выдерживать нагрузку. Однако следует ожидать немного более короткого срока службы приводов, используемых в приложениях с фазовым преобразованием, по сравнению с приводами, работающими от чистой трехфазной сети. Плановое техническое обслуживание должно включать тепловизионное обследование привода под нагрузкой для раннего обнаружения вышедших из строя конденсаторов. Вам также следует ежегодно проверять охлаждающие вентиляторы, так как неисправный вентилятор на диске с пониженной номинальной мощностью приведет к быстрому отключению из-за перегрева.
Развертывание нестандартных конфигураций электропитания сопряжено с неизбежными рисками. Вы должны защитить свои инвестиции в оборудование и точно знать, когда переходить на стандартное электроснабжение.
Производители применяют строгие гарантийные правила в отношении преобразования фаз. Если вы проигнорируете опубликованные производителем таблицы снижения номинальных характеристик, вы мгновенно аннулируете гарантию OEM. Если привод выйдет из строя и производитель определит, что его размер не соответствует требованиям однофазного входа, он не будет заменять его. Всегда документируйте свои расчеты размеров и храните их на панели. Посоветуйте вашей команде по закупкам выбирать приводы, явно рассчитанные производителем на однофазный вход без снижения номинальных характеристик, если таковые имеются. Некоторые производители теперь производят специальные однофазные приводы с входом для более высоких номинальных мощностей, что устраняет необходимость ручного расчета снижения номинальных характеристик и сохраняет полную гарантию.
Фазовое преобразование не является постоянным решением для расширения промышленных объектов. Вам необходимо провести анализ безубыточности. Рассчитайте общую стоимость приобретения нескольких приводов увеличенного размера, более крупных корпусов, сетевых реакторов и систем охлаждения. Сравните эту сумму с расценкой вашей коммунальной компании на трехэтапное прекращение обслуживания.
Если вы управляете одной машиной мощностью 10 л.с. в удаленном коровнике, VFD — очевидный выбор. Если вы строите производственный цех с десятью различными двигателями мощностью 15 л.с., стоимость приводов увеличенного размера и подавления гармоник быстро превысит стоимость модернизации инженерных сетей. Переход к истинному трехфазному питанию от сети, когда нагрузки на двигатели всего предприятия масштабируются за пределы изолированных приложений. Использование десятков приводов с пониженными номиналами создает хрупкую электрическую экосистему, склонную к гармоническим проблемам и высоким затратам на техническое обслуживание.
Немедленно проверьте паспортную табличку вашего двигателя, чтобы подтвердить точное напряжение и ток полной нагрузки (FLA).
Рассчитайте требуемую пониженную силу тока, умножив FLA двигателя на 2,0, прежде чем выбирать типоразмер привода.
Измерьте доступное пространство на панели, чтобы убедиться, что привод увеличенного размера и необходимые сетевые реакторы физически поместятся.
Во время ввода в эксплуатацию откройте меню параметров, чтобы отключить ошибку потери фазы на входе и предотвратить нежелательное отключение.
Проконсультируйтесь с инженером по применению, чтобы проверить расчеты охлаждения вашего корпуса и стратегию подавления гармоник.
А: Да. Привод преобразует входящую однофазную мощность переменного тока в мощность постоянного тока. Затем он использует внутренние транзисторы для инвертирования этой мощности постоянного тока в синтезированный трехфазный выход переменного тока для безопасной работы двигателя.
О: Да, обычно на 50%. Привод должен быть большего размера, чтобы выдерживать более высокий входной ток и повышенную пульсацию шины постоянного тока, вызванную однофазным питанием. Без снижения номинальных характеристик внутренние диоды и конденсаторы выйдут из строя.
Ответ: Однофазные двигатели обычно содержат пусковые конденсаторы и центробежные переключатели. Изменение частоты с помощью привода может привести к повторному включению этих механических переключателей на неправильных скоростях, что приведет к серьезному повреждению двигателя.
О: Привод немедленно выдаст код неисправности и откажется работать. Он обнаруживает, что на одной из входных клемм нет напряжения, и предполагает, что произошел опасный сбой питания.
О: Настоятельно рекомендуется. Однофазное выпрямление создает значительные гармонические искажения. Сетевой дроссель сглаживает потребляемый ток, защищает привод от скачков напряжения и предотвращает разрушение электросети вашего объекта гармоническим шумом.
О: Это увеличивает нагрузку на выпрямительные диоды и конденсаторы шины постоянного тока из-за более высоких пульсаций тока и напряжения. Правильное снижение номинальных характеристик привода смягчает эту нагрузку, но сильная жара все равно может сократить срок службы компонента при плохой вентиляции.
